食品级金属方形盛物托盘结构设计

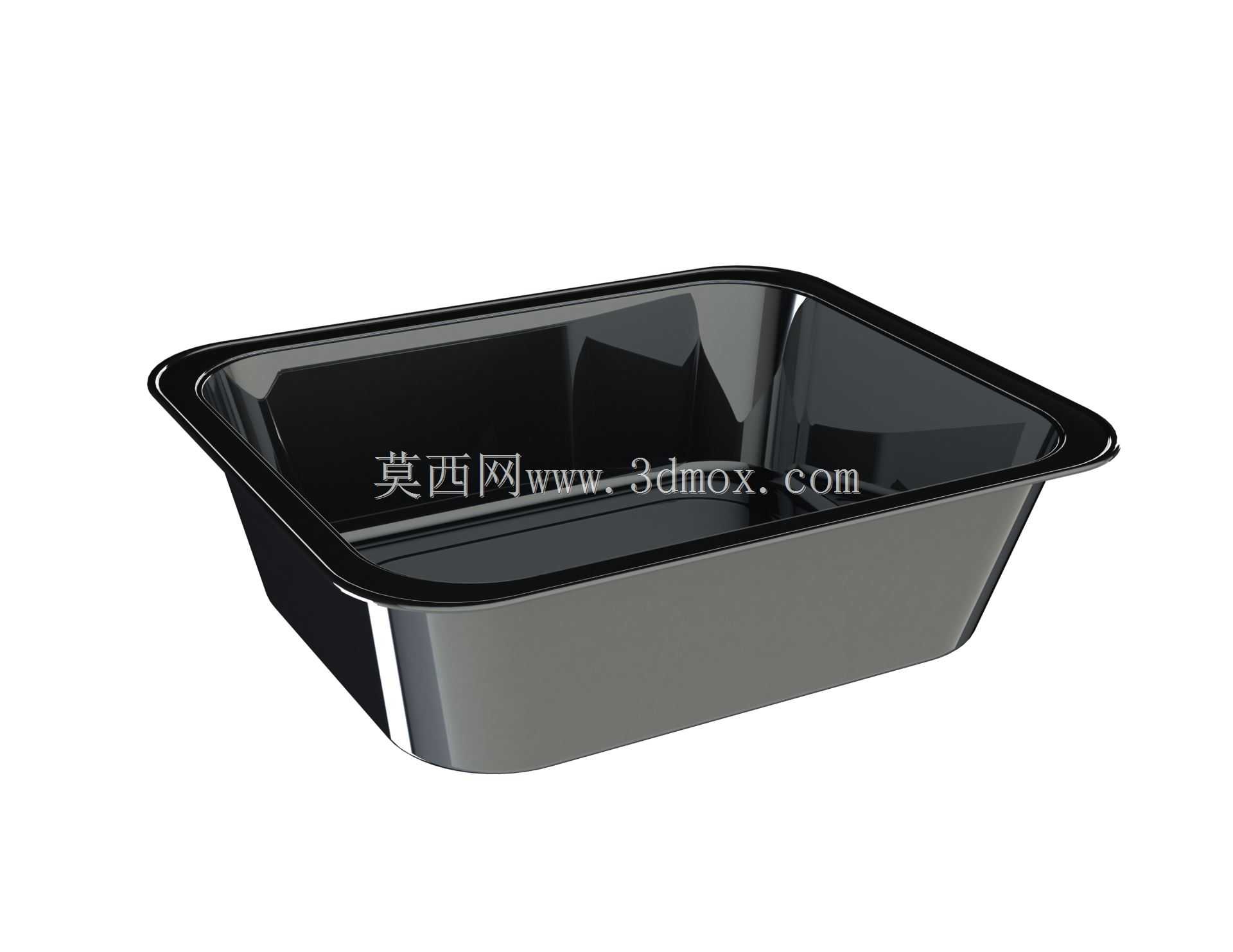

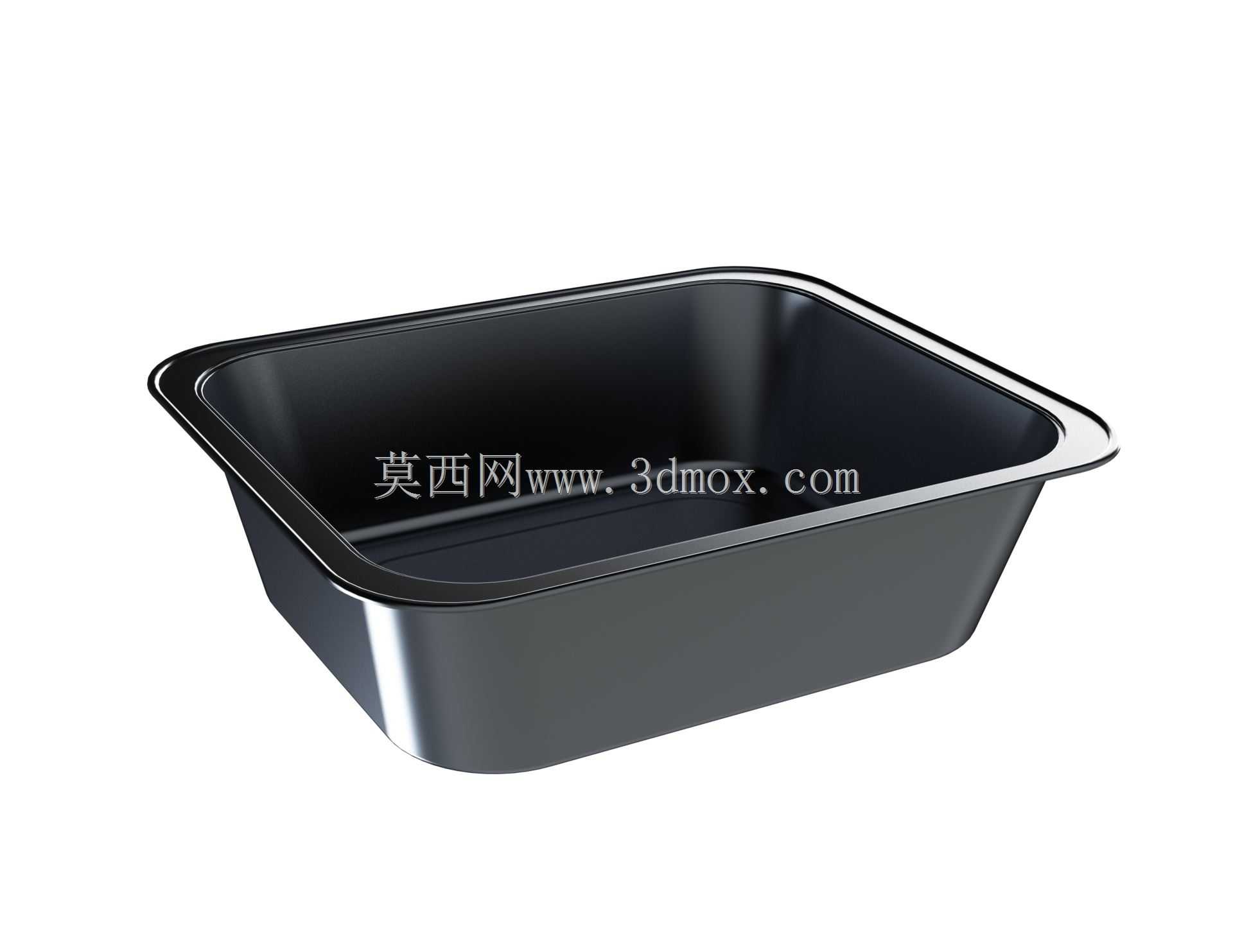

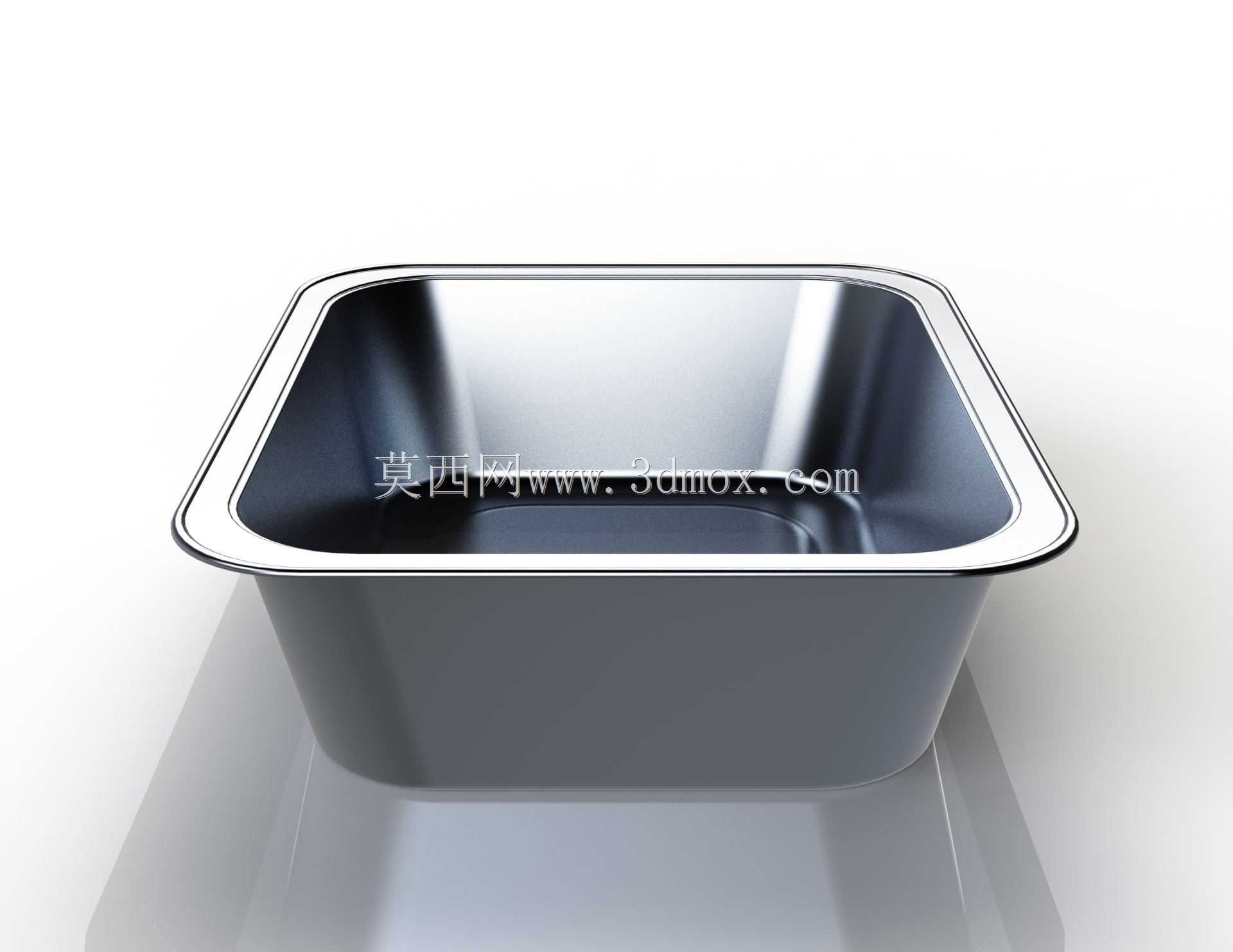

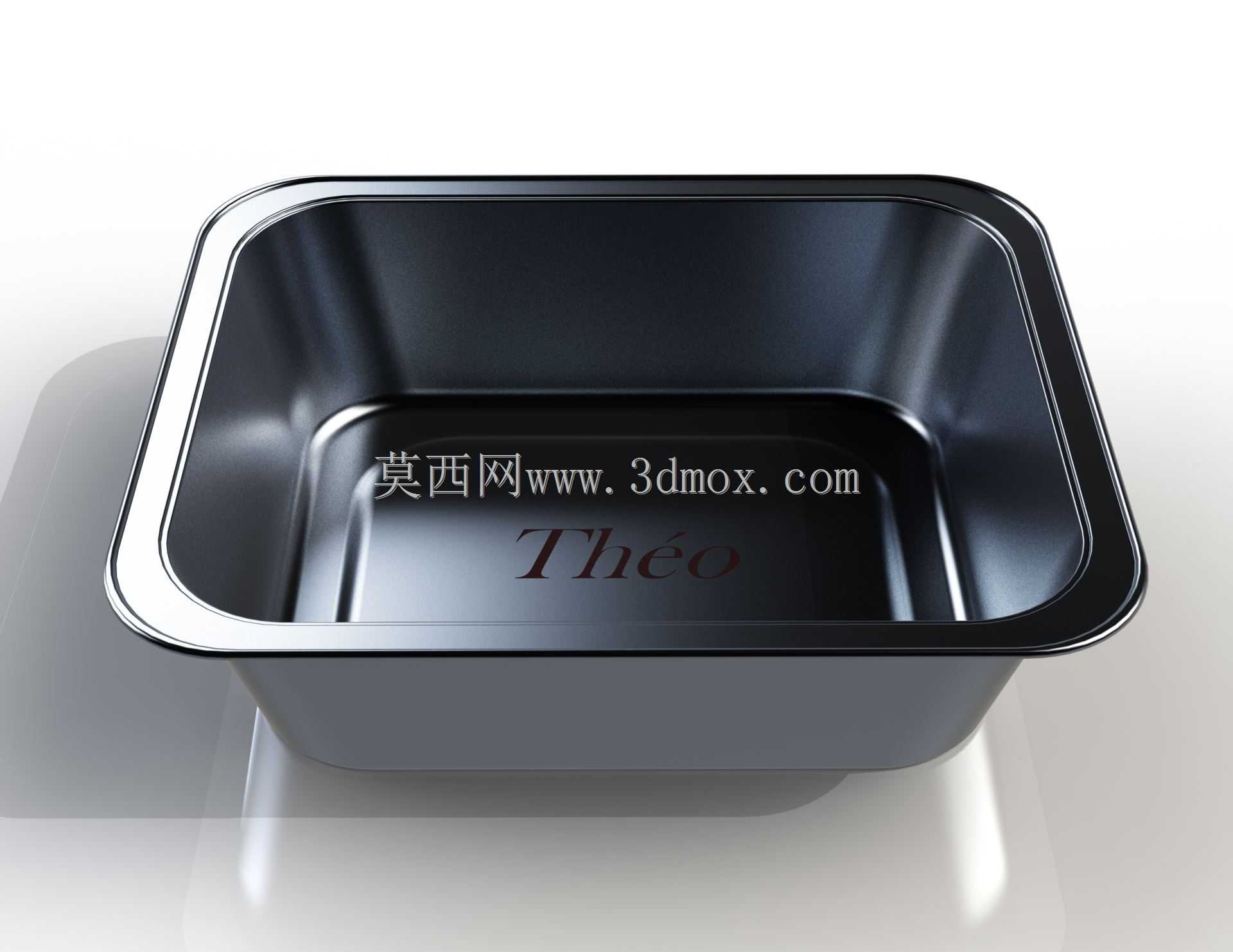

　　这款方形金属盛物托盘，在食品分装、中央厨房配餐、预制菜包装生产线以及商超生鲜陈列场景中都有广泛适配性，日常也可作为物料周转的临时承托部件使用。从结构设计逻辑来看，整体采用一体冲压成型的工艺思路，盆体侧壁做了3度左右的拔模斜度，既满足冲压加工的脱模需求，也能实现空托盘的堆叠嵌套，大幅降低仓储与周转过程中的空间占用，堆叠时相邻托盘的贴合间隙控制在1.2mm左右，既不会出现卡滞难以分离的问题，也不会因间隙过大导致堆叠歪斜滑落。托盘口部做了外翻的卷边结构，卷边半径控制在3mm，一方面消除了 raw edge 带来的锐边割手风险，操作人员在搬运、取放托盘时无需额外做包边防护，另一方面卷边结构大幅提升了口部的结构刚度，在承装5kg以内的物料时，

　　口部不会出现明显的形变翘曲，配合自动化生产线的抓取工位时，能保证机械手定位的基准面精度稳定，不会因口部变形导致抓取错位、物料倾洒的问题。盆底做了微向内凹的弧形过渡设计，而非完全平直的底面，这个设计细节主要是为了抵消金属板材冲压后的回弹形变，保证托盘放置在平面工作台或者输送线台面上时，不会出现底面悬空、放置不稳晃动的问题，同时微弧结构能让承装带少量汤汁的食品时，液体不会在盆底边角处长期积留，清洗时也能更快沥干水分，减少清洁死角。侧壁与盆底的过渡位置采用R8的圆角过渡，既避免了直角位置应力集中导致的冲压开裂问题，也不会因为圆角过大造成盆底有效使用面积的浪费，同时圆角过渡的结构更便于食品残渣的清理，符合食品接触类器具的卫生设计要求。

　　从安装与适配边界来看，这款托盘的外部长宽尺寸适配常规的600*400mm标准周转箱内格，可以直接放入周转箱内作为内衬盛具使用，整体高度设计为120mm，既保证了足够的盛物容积，也不会因为高度过高导致堆叠后超出周转箱的限高要求。托盘表面做了镜面抛光处理，一方面降低了食物残渣的附着率，日常清洁时仅需高压冲洗即可完成清洁，另一方面光滑的表面不会出现细微凹坑积留污渍，满足食品加工场景的卫生管控要求。在结构强度校核层面，选用0.8mm厚度的食品级不锈钢板材冲压即可满足日常使用需求，侧壁在承受侧向10N的挤压力时，形变量不超过0.5mm，完全适配自动化生产线的推送、抓取工位的受力要求，不会在输送过程中因侧壁受力变形出现卡线问题。
