捷克斯柯达城市电车低地板机箱结构设计

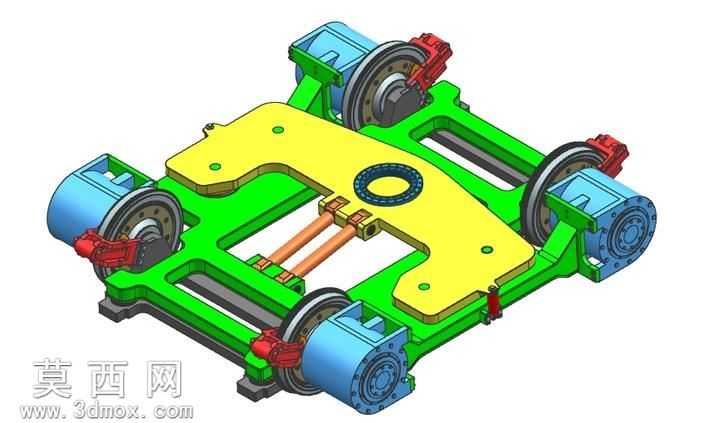

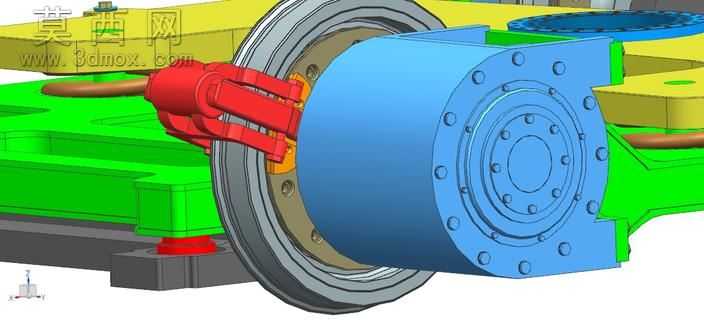

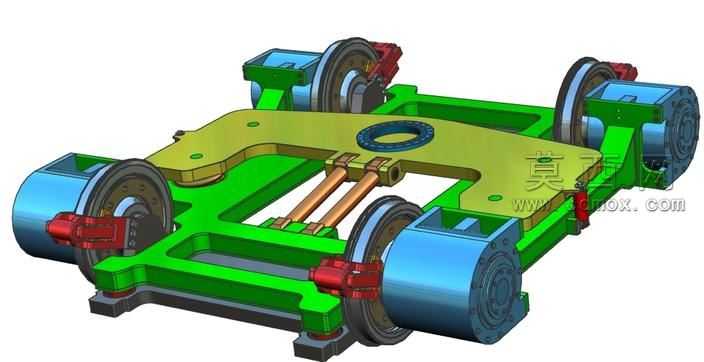

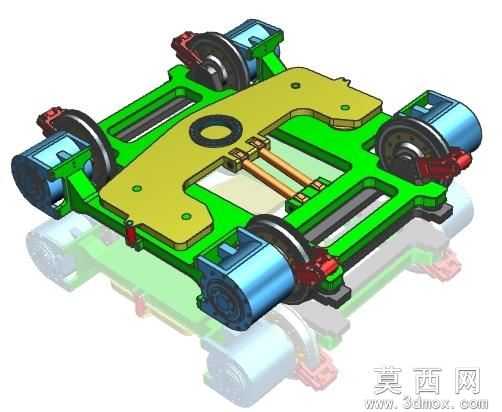

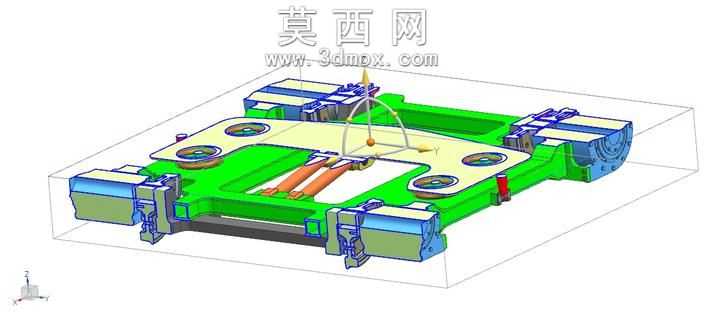

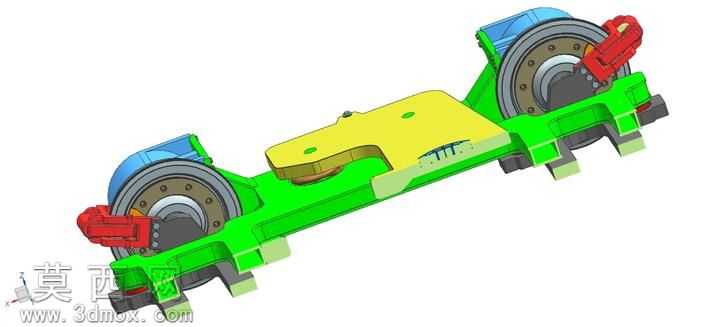

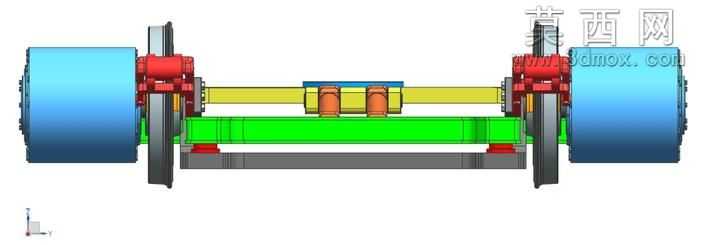

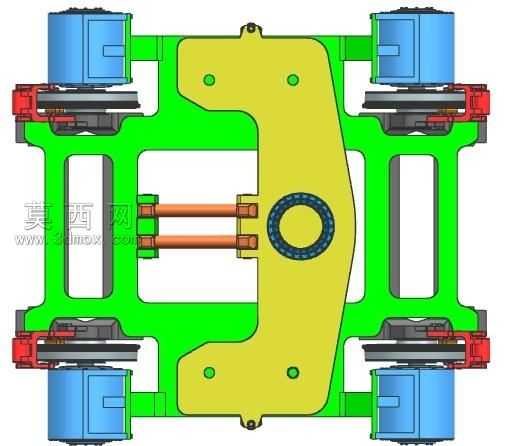

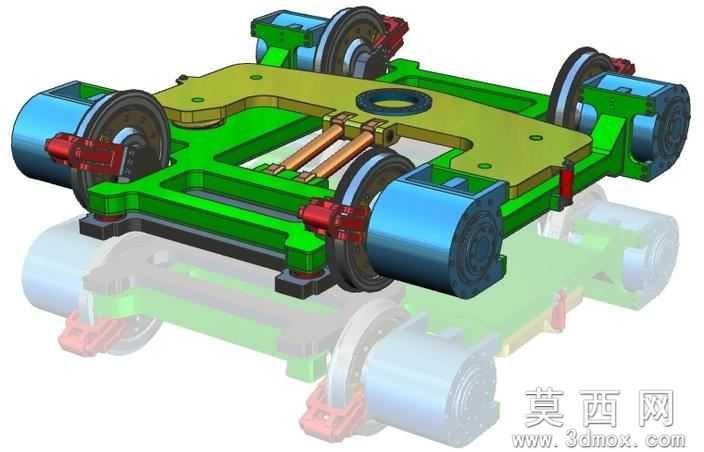

本作品为适配捷克斯柯达城市电车的低地板机箱三维结构设计，采用NX三维建模软件完成全参数化建模，完整还原了低地板电车走行部与车体衔接区域的机箱装配形态。建模过程中严格遵循电车低地板区域的空间限制要求，对机箱的安装接口、与轮对及周边车体结构的避让间隙做了精准的尺寸约束，所有螺栓孔位、连接法兰的定位尺寸均匹配实际电车的装配公差标准。模型渲染阶段针对不同部件赋予了差异化的材质属性：机箱主体采用哑光蓝色金属漆材质，还原铸铝机箱的表面质感；连接走行部的铰接部件采用高饱和度红色工程塑料材质，清晰区分功能组件；轮对结构采用灰色金属材质搭配深灰色橡胶轮缘材质，还原真实走行轮的材质特征；周边车体承载结构采用亮绿色工程塑料材质，直观呈现机箱的安装环境。结构设计上，机箱采用带法兰边的筒式主体结构，法兰面均匀布置多组连接螺栓孔，保证与车体安装座的连接强度；机箱侧面预留管线穿接的避让空间，适配电车走行部的线缆、管路排布需求；与轮对相邻的一侧做了弧形轮廓避让设计，避免车辆运行过程中机箱与转动部件发生干涉。整体设计思路围绕低地板电车的下部空间紧凑化需求展开，在保证机箱自身结构强度、容纳车载设备功能的前提下，最大化压缩竖向占用空间，适配低地板车厢的地板高度要求，同时兼顾装配维护的操作便利性，所有连接结构均外露于易操作区域，降低后期检修的操作难度。模型完整呈现了机箱与周边走行部、车体结构的装配关系，可用于电车走行部布局教学、低地板车辆结构设计参考、相关部件的有限元分析前处理等场景，各部件均为独立可编辑的参数化特征，支持后续根据不同车型的尺寸需求做参数调整，快速衍生适配不同规格电车的机箱结构方案。
