HP台式机ATX电源供应器三维结构设计

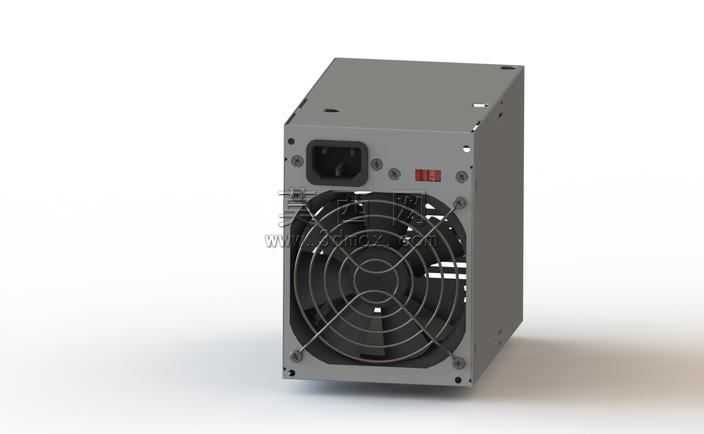

本模型为惠普品牌台式机配套的ATX规格电源供应器三维设计成果，建模过程严格参照市售量产HP电源的实物尺寸比例完成，整体采用长方体钣金外壳结构，还原了真实电源的所有外部结构特征。建模阶段首先搭建外壳主体的基础轮廓，通过钣金特征生成上下盖扣合的壳体结构，精准预留了侧面的安装固定孔位，对应台式机机箱内的电源安装点位，孔位间距、孔径参数均符合ATX电源的通用安装标准，保证模型可直接用于机箱装配适配验证。正面进风区域还原了大尺寸散热风扇的安装结构，包含风扇固定的四个螺丝孔位、金属防护网栅的格栅细节，网栅采用环形加放射筋的结构设计，既保证通风面积又满足结构强度，风扇后方的壳体上还原了电源输入接口、电压切换开关、状态指示灯的开孔与安装位，接口尺寸完全匹配国标品字电源插座的规格。外壳表面做了哑光金属质感的材质处理，还原镀锌钢板的磨砂质感，风扇扇叶采用半透明黑色塑料材质，防护网做了亮面金属镀铬的材质区分，不同部件的材质粗糙度、反光度参数都经过反复调试，渲染后呈现出接近实物的视觉效果。模型内部虽未做完整电路元器件的复刻，但预留了PCB板、变压器、电容等元件的安装空间，壳体的内部卡扣、支撑筋结构都做了还原，可用于电源外壳的结构验证、散热风道模拟、装配干涉检查等场景。设计过程中充分考虑了台式机电源的实际使用场景，外壳的边角做了合理的圆角处理，避免锐边的安全隐患，后部出线区域预留了标准的线材出口位，整体结构完全符合量产PC电源的设计规范，可作为电脑周边配件设计、机箱整机装配模拟的参考素材，也可用于教学场景中讲解钣金结构设计、消费电子类产品的结构设计逻辑。
