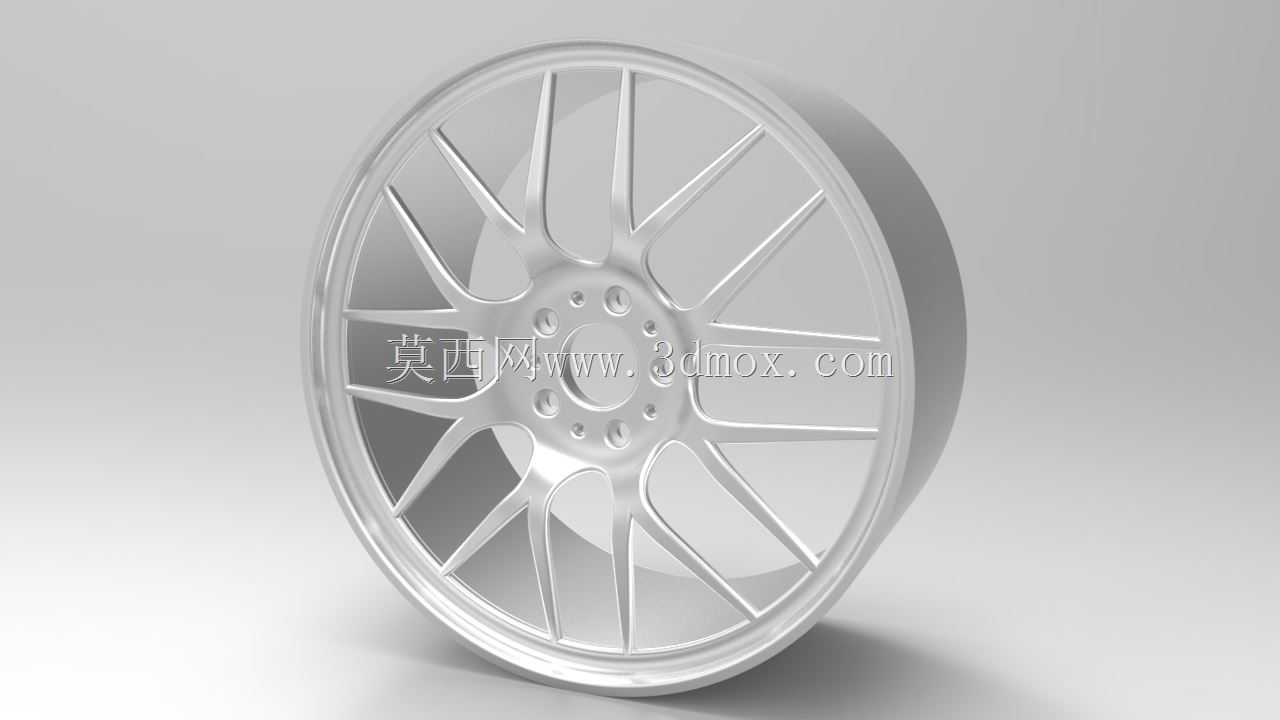

这款轮辋的几何参照来自BBS CH-R的经典五组双辐造型,建模时先以轮心为基准建立回转体骨架,再沿圆周阵列辐条,保证每根辐条的截面、拔模斜度和过渡圆角完全一致。轮辋名义直径设定为18英寸,对应轮胎装配的胎圈座直径约457.2mm;轮辋宽度按常见改装规格取8J,即名义宽度8英寸,两侧带标准凸缘,用于卡住轮胎胎圈。中心孔、PCD节圆和螺栓孔位置按乘用车常用五孔布局预留,中心孔用于与轮毂轴头定心,螺栓孔分布圆决定适配车型范围,建模时需严格控制孔位角度公差,避免装车时出现偏心。

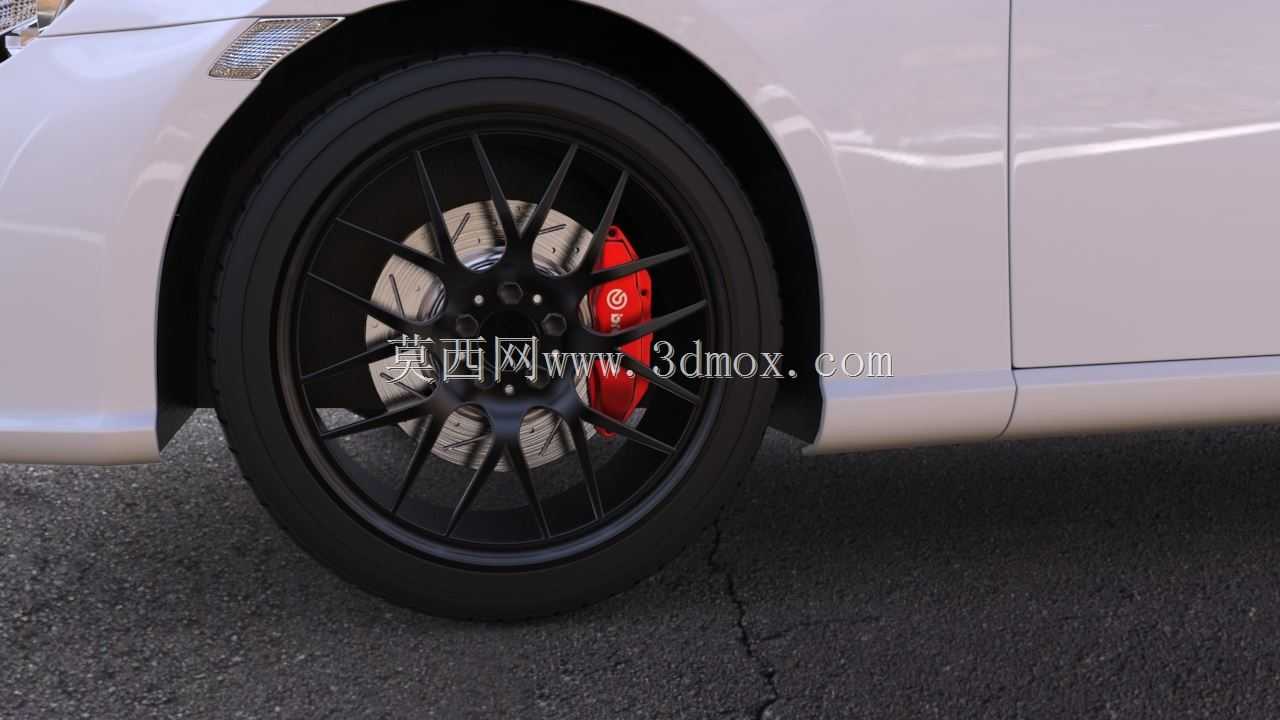

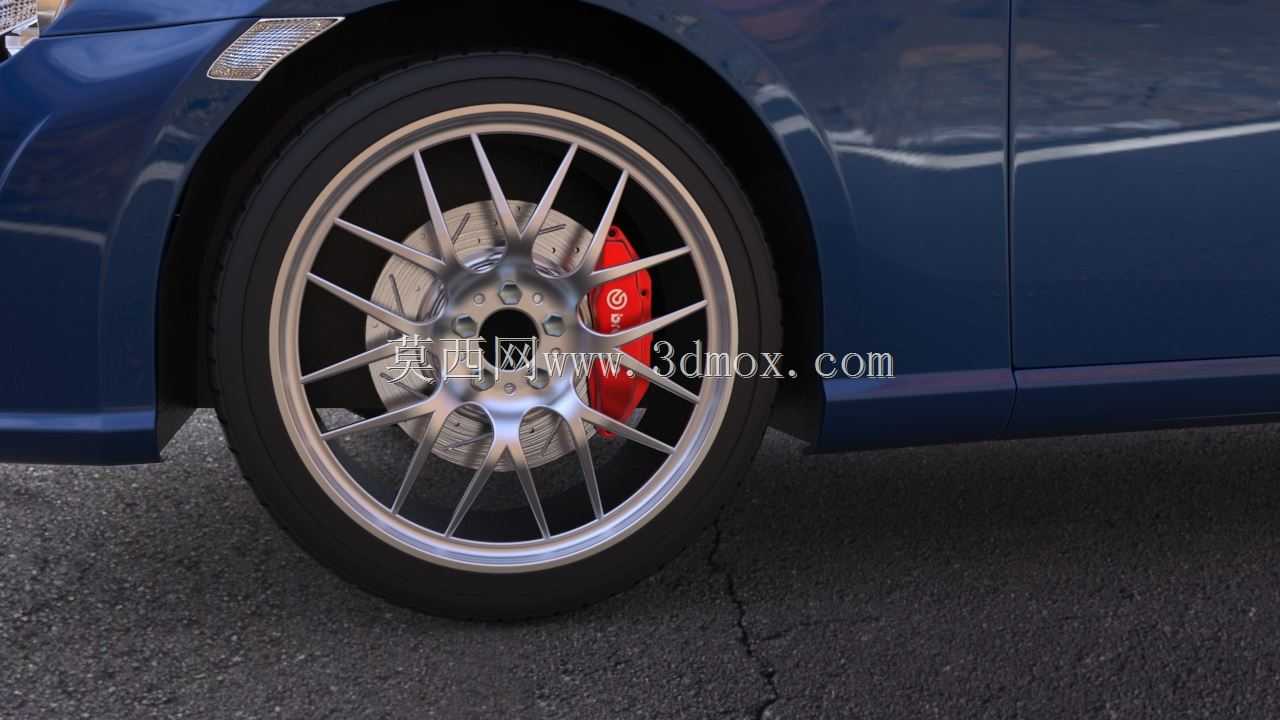

从实际装车场景看,这类轮辋多用于轿车、轿跑及部分轻型乘用车的换装与渲染展示。轮辋作为车轮的承载骨架,内侧需要容纳制动卡钳和制动盘,因此辐条背面与轮辋内缘之间必须留出足够的避让空间。图中红色多活塞卡钳位于轮心外侧,建模时同步检查了卡钳外轮廓、制动盘通风道与辐条内侧面的最小间隙,确保转向、跳动及热膨胀状态下不发生干涉。轮辐采用分叉式Y形结构,既在视觉上拉长辐条比例,也让载荷从轮缘向中心螺栓座传递时形成连续路径,减少局部应力集中。

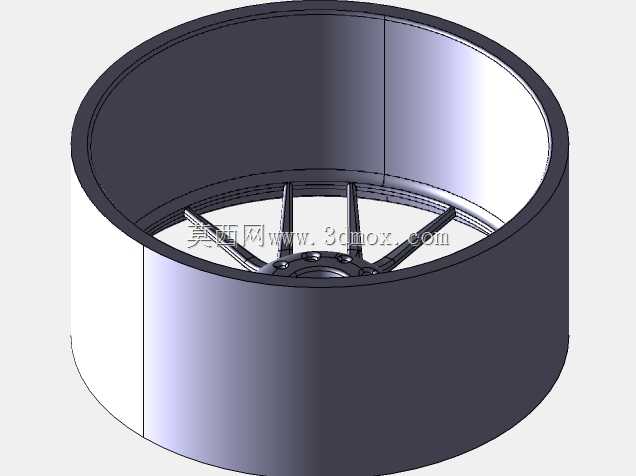

设计过程中没有把轮辋当作单纯的外观件处理。轮心安装面是关键基准面,需要与轴头端面完全贴合;螺栓孔周围做了局部加厚的沉台,用于分散夹紧力。轮辋桶身部分包含胎圈座、轮缘和槽底,槽底深度影响轮胎拆装便利性,桶身壁厚则按等强度思路在受力较大的胎圈座区域适当加厚。气门嘴孔位置布置在辐条间隙对应的轮辋槽底,避开辐条背部遮挡,便于充气和胎压检测模块安装。
外形边界方面,轮辋外侧面到轮心安装面的距离由ET偏距决定,偏距直接影响轮距变化和翼子板间隙。建模时把安装面设为参考平面,向外控制辐条凸起高度,向内控制桶身伸入悬架的深度,这样可以同时检查与减振器、转向节、下摆臂以及翼子板内衬的空间关系。轮胎与轮辋装配后,胎侧会超出轮缘一定宽度,因此在整车状态下还需结合轮胎断面宽度、扁平比和转向角校核擦碰风险。
表面处理上,模型保留了亮银色切削面与深色内凹区域的层次,辐条边缘的高光面能够体现金属加工质感。中心盖区域预留圆形安装位,用于布置品牌标识;轮缘处保留了平衡块粘贴空间,虽然模型不直接包含平衡块,但在结构表达上没有忽略这一实际使用需求。整个模型以简洁曲面为主,没有加入过多细碎特征,适合用于整车外观方案评审、改装效果展示以及制动系统周边空间校核。对于结构设计人员来说,它的价值不在于复刻某一品牌的制造细节,而在于提供一个尺寸关系完整、安装边界清晰、能够直接放入整车装配环境进行干涉检查的轮辋参考。
