带伸缩支架的双目观测镜结构设计

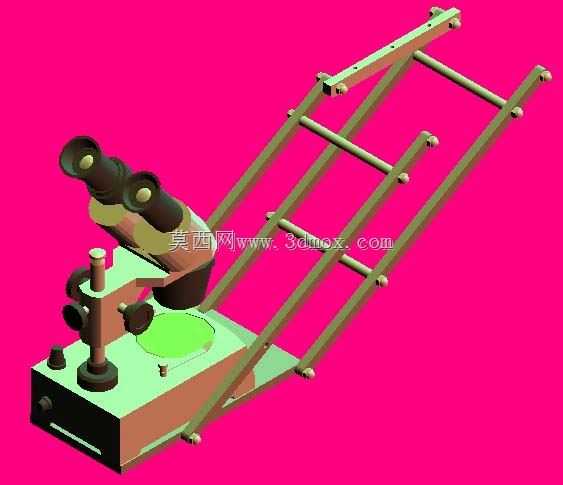

　　这套观测装置的核心由双目镜头组、铰接式伸缩支撑臂、配重底座与载物平台四部分构成，整体采用斜向等轴测视角呈现，所有运动副的装配关系完全外露，方便结构设计者直接校核连杆运动轨迹与干涉边界。支撑臂采用两组平行四边形剪叉连杆结构，每根连杆的铰接点都配置了衬套与锁紧旋钮，伸展后可将镜头组推送至底座前方600毫米范围内的任意位置，收回后整体占用台面深度不足200毫米，适配狭小的实验台与检修工位。镜头组的俯仰铰接座预留了15度至75度的调节区间，配合支撑臂的升降行程，可覆盖从平面工件检测到大型设备原位观测的不同视场需求。底座内部集成了配重块与调光组件，上表面的载物台采用透光磨砂材质，下方预留的光源安装位可适配环形灯与底照光源，

　　底座侧壁的旋钮分别负责光源亮度调节与铰接臂的总锁紧，操作时无需抬手即可完成固定与调光动作。双目镜头的目镜端设置了视度调节环，可适配不同操作者的视力差，物镜端的转塔结构预留了不同倍率镜头的安装接口，更换镜头时无需重新校准支撑臂的平衡。在工业现场的实际使用中，这类装置常被用于电子元器件焊点检测、精密五金件的外观筛查、小型装配工序的辅助放大，剪叉式支架的长行程特性可以让镜头越过设备外壳，直接观测内部的装配间隙，无需反复拆解被测部件。设计过程中优先校核了剪叉臂完全伸展时的倾覆力矩，底座的配重重量与支撑臂的截面刚度经过匹配，在镜头端挂载1.2千克附加配件时，底座边缘的支脚仍能保持稳定贴合台面，不会出现翘边。连杆之间的铰接轴采用台阶轴设计，

　　轴向间隙控制在0.1毫米以内，既保证伸缩动作顺滑无卡滞，又避免了镜头在悬停时出现虚位晃动。载物台的表面设置了可拆卸的限位挡条，可根据被测工件的外形快速调整定位边界，针对异形工件还可替换为带矩阵螺纹孔的平台，搭配夹具完成固定。整套结构的所有外露部件都做了圆角处理，没有突出的锐边，在工位频繁移动的场景下可避免刮擦线缆与工件表面。镜头与支撑臂的连接法兰采用标准接口，后续可根据检测需求替换为单目镜头、工业相机或者红外测温模组，拓展设备的使用场景。
