NodeMCUESP8266气体传感器防护外壳

　　这套壳体结构面向小型气体探测节点的裸板集成需求，核心是把NodeMCU ESP8266开发板与气体敏感元件收纳在同一封闭空间内，同时保留气敏头对外暴露的检测窗口。实际使用中，这类结构常见于实验室气体浓度采样点、室内空气质量监测终端、工业管廊局部泄漏预警节点，以及教学实验里的Arduino环境感知装置；它不承担防爆或高压密封职责，而是解决电路板裸露带来的误触碰、积灰、接线拉扯和短接风险。

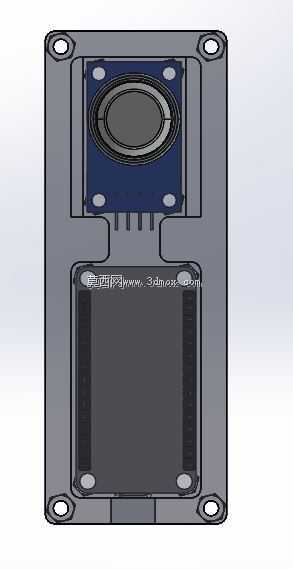

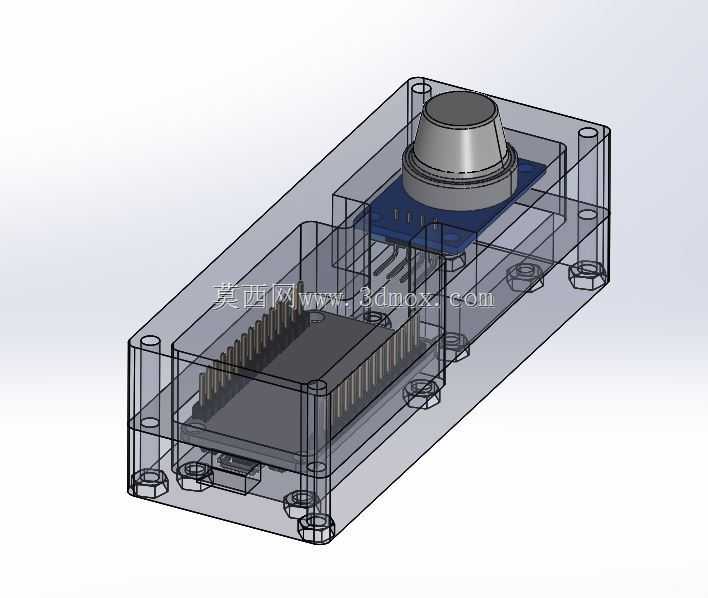

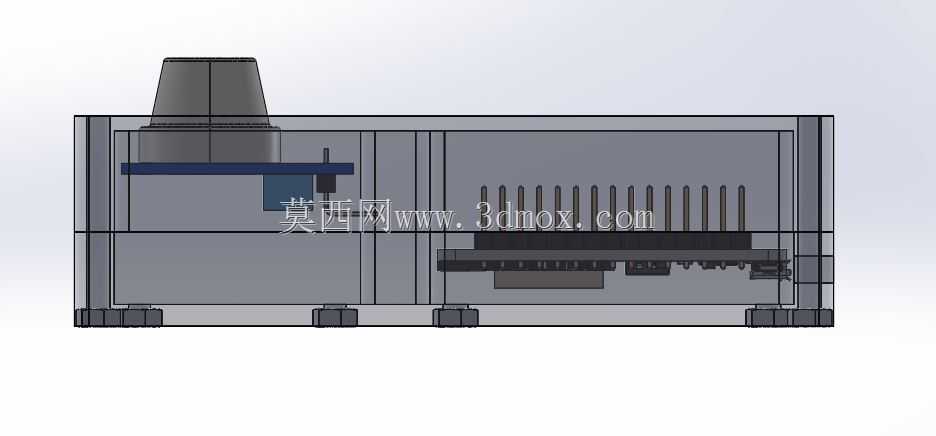

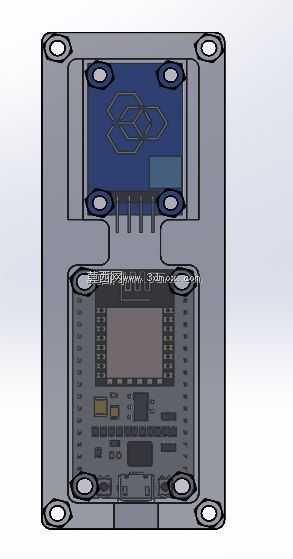

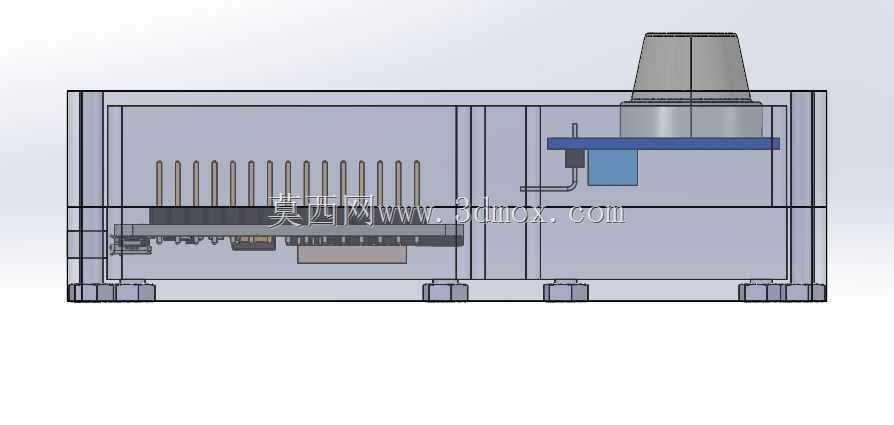

　　从布局上看，壳体采用上下扣合或底板加盖板的长盒形式，内部预留开发板的定位区域。PCB不是悬空放置，而是通过四周立柱、限位筋或螺钉柱限制X/Y方向位移，Z向则由盖体内侧的压筋轻压板边，避免焊接引脚直接受力。气体传感器模块位于壳体一端，敏感元件从盖体开孔处伸出或贴近开孔，使周围空气能够自然扩散到感应面；该区域特意与MCU主控区隔开，减少板载发热元件对气体读数的热干扰。

　　安装边界方面，设计中给出了明确的固定件建议：四处入口可采用直径3mm、高度6mm的垫片，另配四处直径3mm、高度18mm的支撑或间隔件。这组尺寸直接决定壳体与安装面之间的距离，也决定上下盖合拢后的内部净高。较短垫片适合贴板安装或薄型隔离，较长垫片则能在壳体下方形成走线间隙，便于传感器引线、电源线缆从底部或侧部通过。若把玻璃或其他透明隔板固定在四个直径3mm的入口处，6mm高度可形成稳定的夹层间距；而18mm支撑更适合把整个探测节点架离墙面，改善背面通风。

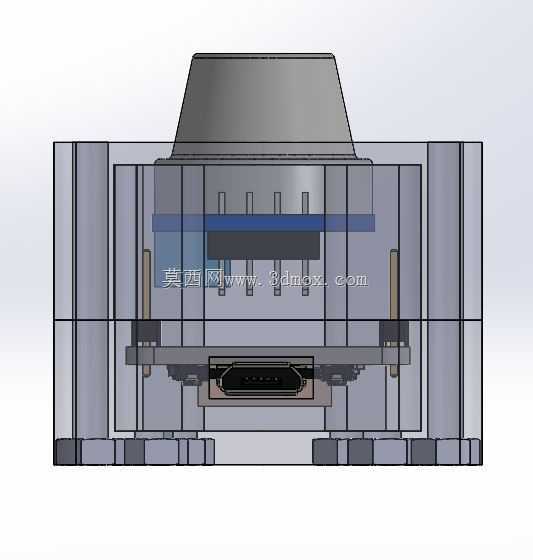

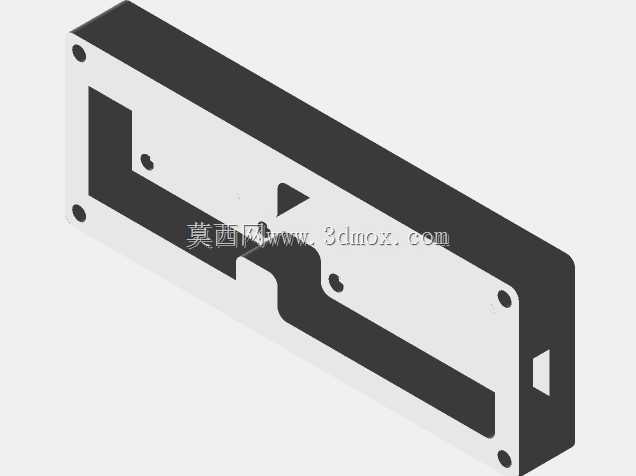

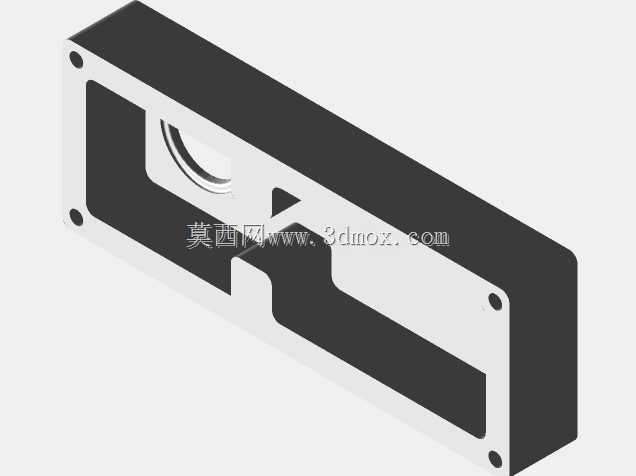

　　结构细节上，四角的螺钉柱采用贯通或盲孔形式，柱体外围加三角加强筋，避免反复拆装时柱根断裂。壳体边缘设置止口或搭接边，上下盖装配后形成错位配合，能够减少灰尘从接缝直接进入。气敏头周围的开孔不宜过大，原则是保证空气流通但限制异物触碰；若用于粉尘较多的环境，可在开孔内侧增加防尘网槽位。接线侧需要预留USB口、跳线或外接电源的缺口，缺口位置应与NodeMCU ESP8266板载接口对齐，避免装配后插头与壳体干涉。

　　建模时需要特别关注PCB与壳体的安全间隙。焊点、排针、电容顶部与壳体内壁之间应保留足够距离，尤其是气体传感器模块下方的引脚区，不能让支撑筋压到焊点。排针区域可做成开放式槽位，既方便外接杜邦线，也能在需要时快速更换传感器模块。若传感器型号更换，敏元件高度和直径发生变化，优先调整盖体检测孔直径与局部凸台高度，而不是改动整个主板安装区，这样可以保持主控板定位基准不变。

　　散热与气流同样影响检测稳定性。ESP8266在Wi-Fi发射时会产生局部温升，壳体完全密封会让热量积聚，并使气敏头附近空气温度偏高。因此结构上可在远离检测头的一端布置小气窗或底部间隙，让空气形成缓慢对流；但开孔不能正对气敏元件形成直冲气流，否则读数容易受瞬时风速影响。对于需要电池供电的便携版本，底部还可利用18mm间隔件留出电池仓空间，把锂电池与主控板分层布置，降低发热和布线拥挤程度。

　　材料选择上，普通室内监测可采用常见绝缘塑料壳体，重点关注尺寸稳定和绝缘性能；若靠近透明观察区使用玻璃件，则需在固定孔处设计缓冲台阶，避免金属螺钉直接刚性压紧玻璃。四处3mm固定孔应与所选螺钉、铜柱或尼龙间隔件统一公差，孔位间距要以PCB实际孔位和外壳装配基准双向校核。

　　整体来看，该结构不是复杂的精密外壳，而是一套面向电子原型验证和小批量节点部署的实用安装方案。它把主板固定、传感器暴露、垫片支撑、走线间隙和外部安装合并考虑，使气体探测节点在保持空气接触能力的同时，具备清晰的装配边界和可维护性。
