无框细边光学眼镜结构设计

　　日常佩戴的无框细边眼镜，核心功能是为屈光不正人群提供视力矫正支撑，同时兼顾面部装饰与佩戴轻量化需求。这类结构在民用视光产品、劳保防护镜、特种作业护目镜的衍生设计中都有广泛应用，很多视光设备的目镜外接架、头戴显示设备的支撑骨架也会参考同类细梁无框的结构逻辑。从实际使用场景看，该结构需要适配不同头围用户的佩戴需求，镜腿开合角度要覆盖常规摘戴的动作范围，同时在意外跌落、挤压时具备足够的形变恢复能力，避免局部应力集中导致镜片崩边或者连接件断裂。设计这类细边无框镜架时，首先要处理镜片与金属梁的连接边界。镜片采用多边形切边，没有全框镜框的包裹约束，所有受力都通过镜梁、镜腿与镜片上的安装孔传递，因此孔位的位置需要避开镜片应力集中的边角区域，

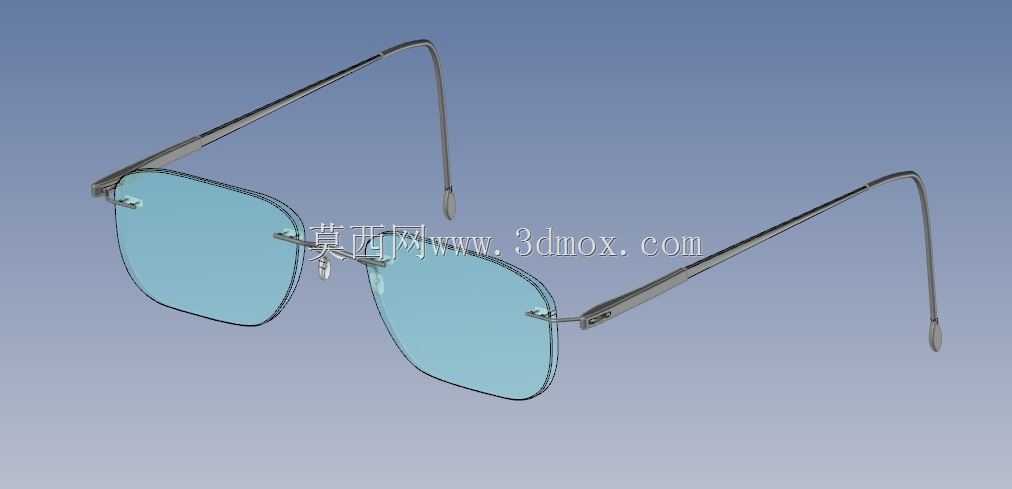

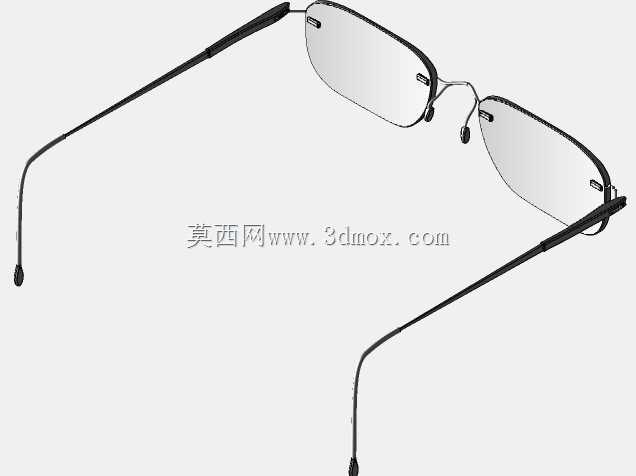

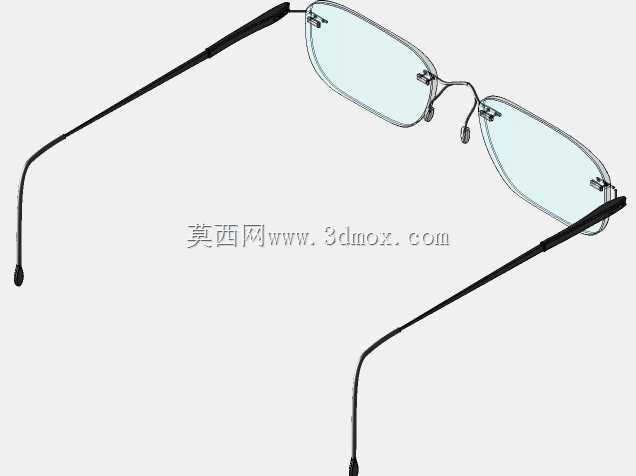

　　同时保证左右孔位的同轴度，避免装配后镜片产生内应力，长期使用出现开裂。镜梁采用细金属丝弯折成型，中部的鼻梁支撑位置要贴合人体鼻型，预留出鼻托安装的铰接空间，图中结构直接将鼻托固定位集成在镜梁上，减少了额外零件数量，也降低了装配公差累积。镜腿部分采用细长弹性金属材质，末端做向下弯曲的挂耳造型，贴合耳后轮廓，保证佩戴时不会轻易滑落。镜腿与镜片侧端的铰接结构是设计重点，既要保证开合转动的顺畅度，又要控制铰接处的径向间隙，避免长期使用后出现镜腿松动歪斜。铰接位的固定桩直接嵌入镜片侧孔，通过紧固件锁紧，锁紧力需要严格控制，既要保证连接牢固，又不能压碎脆性的镜片基材。从外形尺寸与安装边界来看，整镜展开后总宽度要适配多数成年人的面部宽度，

　　镜腿完全展开时的夹角符合人体头侧轮廓，折叠后镜腿可向内收合，缩小收纳体积。镜片的有效光学区域要避开所有连接孔位，保证视线范围内无遮挡，镜片边缘做倒角处理，既消除锐边提升佩戴安全性，也能降低边角处的应力集中系数。镜梁的截面直径在保证结构强度的前提下尽可能缩小，减少对视野的遮挡，同时降低整体重量，长时间佩戴不会对鼻梁造成明显压迫。在结构验证阶段，需要模拟摘戴过程中镜腿的反复开合，测试铰接位的磨损量与锁紧保持力；还要模拟单侧镜腿受力、镜片正面受压的工况，检查镜梁的形变恢复能力与镜片孔位的受力情况。对于细金属构件，还要考虑表面处理后的尺寸变化，避免镀层厚度影响铰接转动的配合精度。镜片的安装孔位公差需要和镜梁、镜腿连接端的尺寸公差匹配，

　　保证装配后左右镜片对称，镜面倾角符合视光学要求，不会出现棱镜效应导致佩戴者头晕。这类无框结构相比全框、半框镜架，零件数量更少，整体重量更轻，但对装配精度和构件的力学性能要求更高，设计时需要在轻量化、结构强度、佩戴舒适度三者之间找到平衡，既要保证日常使用的可靠性，也要满足外观简洁流畅的视觉需求。
