闪电造型欧标多位创意插排设计

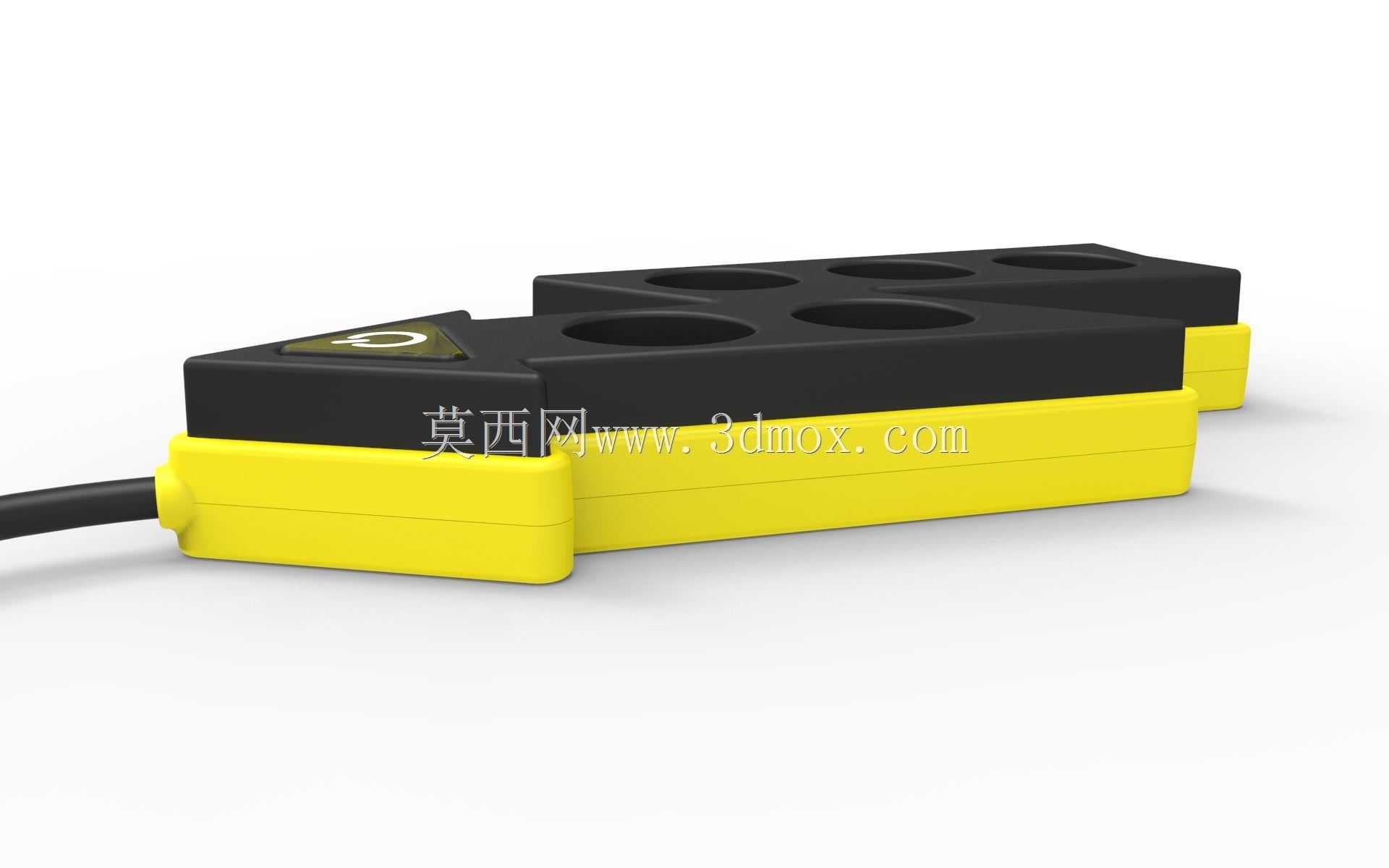

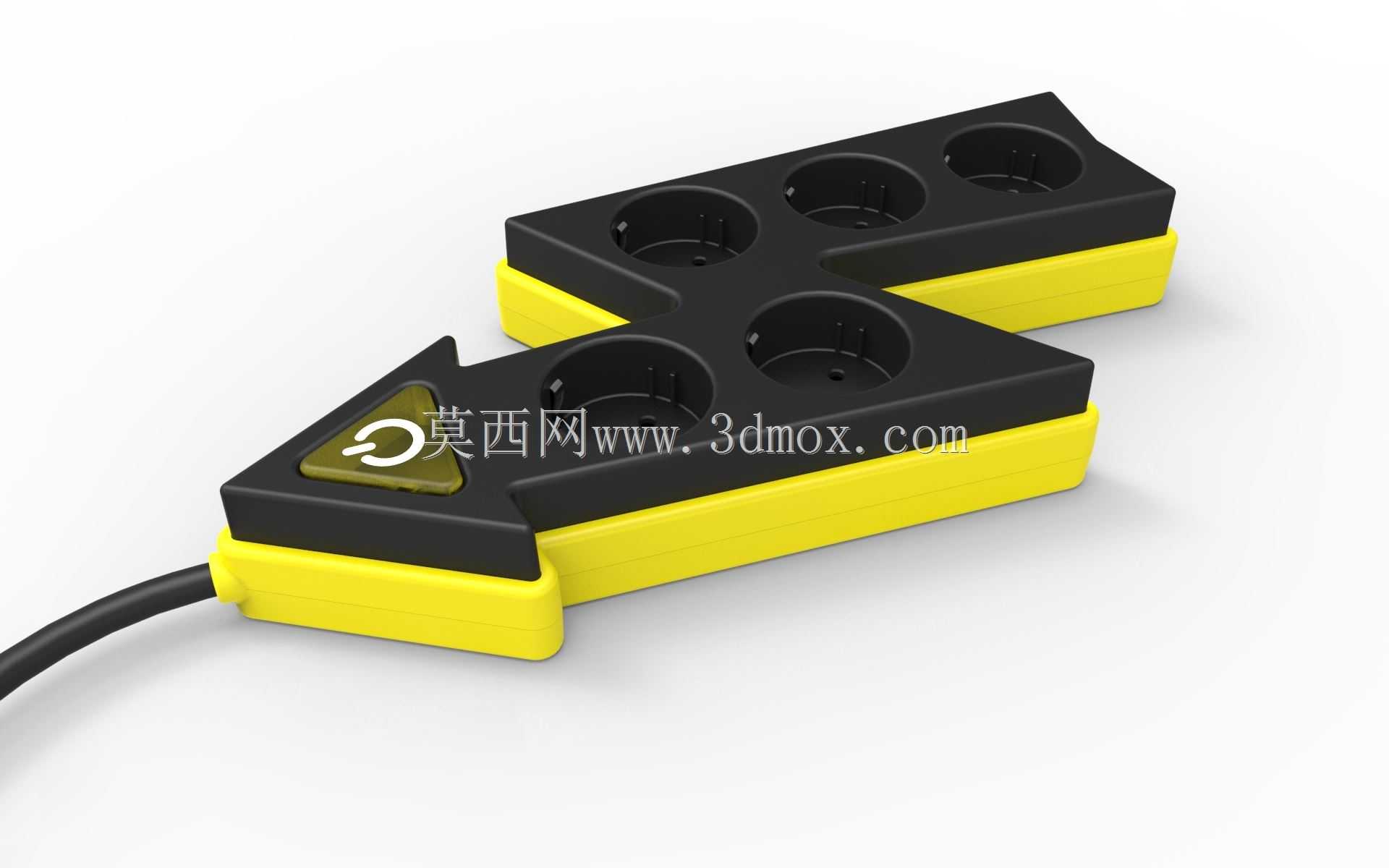

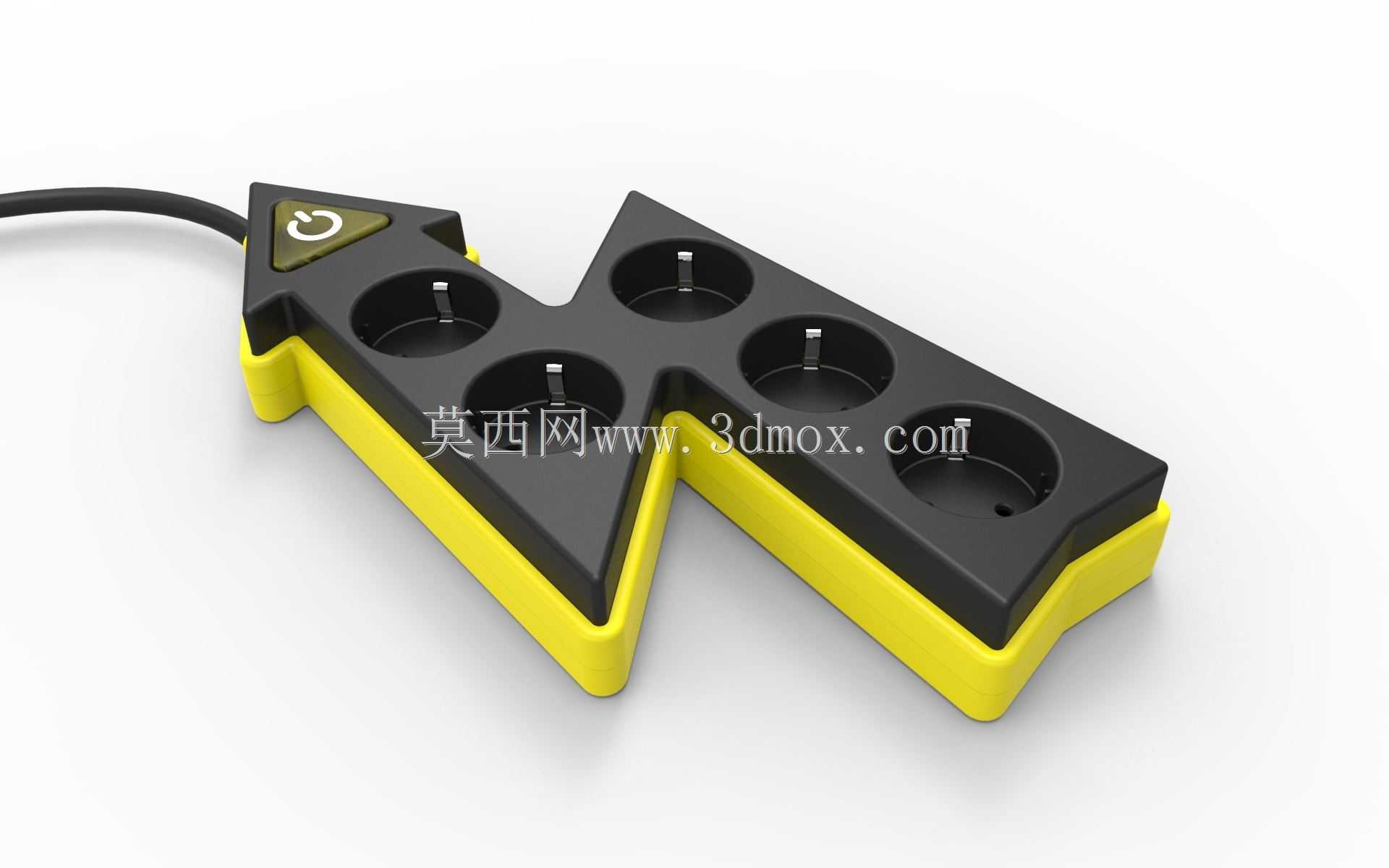

　　这款插线板的整体轮廓直接取自电气警示符号里的闪电折线，没有采用常规长条形圆角壳体，三段折角把六个插孔位分成两组排布，既保留了视觉辨识度，也让插孔在桌面、机柜侧方等狭窄区域的朝向更灵活。壳体边缘做了一圈亮色包边，和深色主体形成分层，包边同时承担壳体合模缝的遮挡作用，装配时上下壳通过卡扣定位，不需要额外在外观面打螺丝。插孔全部采用欧标两孔圆形规格，适配欧洲地区常见的两脚电源插头，每个插孔内部独立设置安全保护门，单孔受力时保护门不会被顶开，只有插头两极同时施力才能导通，降低异物误触风险。内部铜件采用整体冲压折弯的载流条，没有采用多段导线焊接的结构，载流条在折角位置做了加宽处理，对应多设备同时接入时的电流分布，减少局部发热。

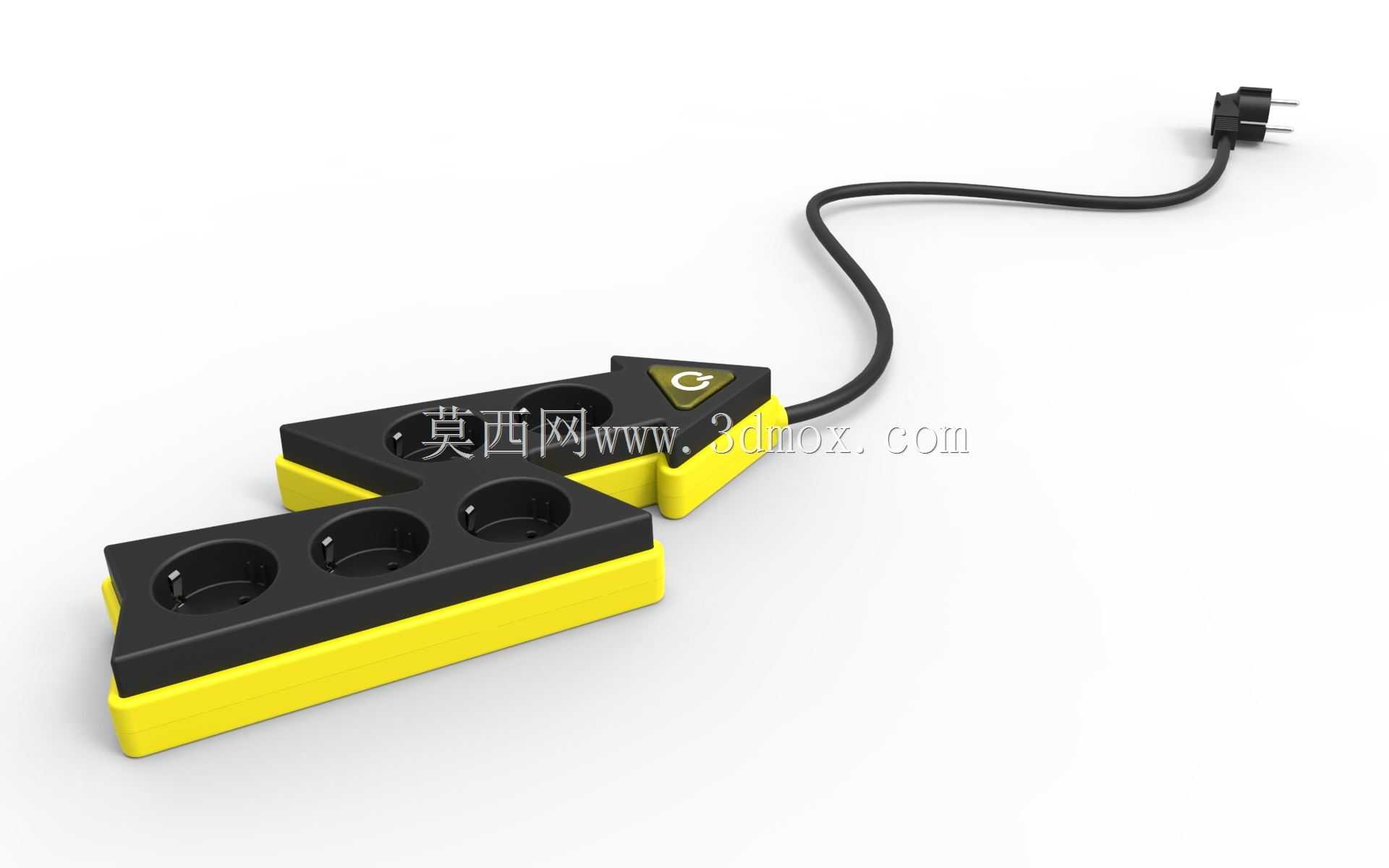

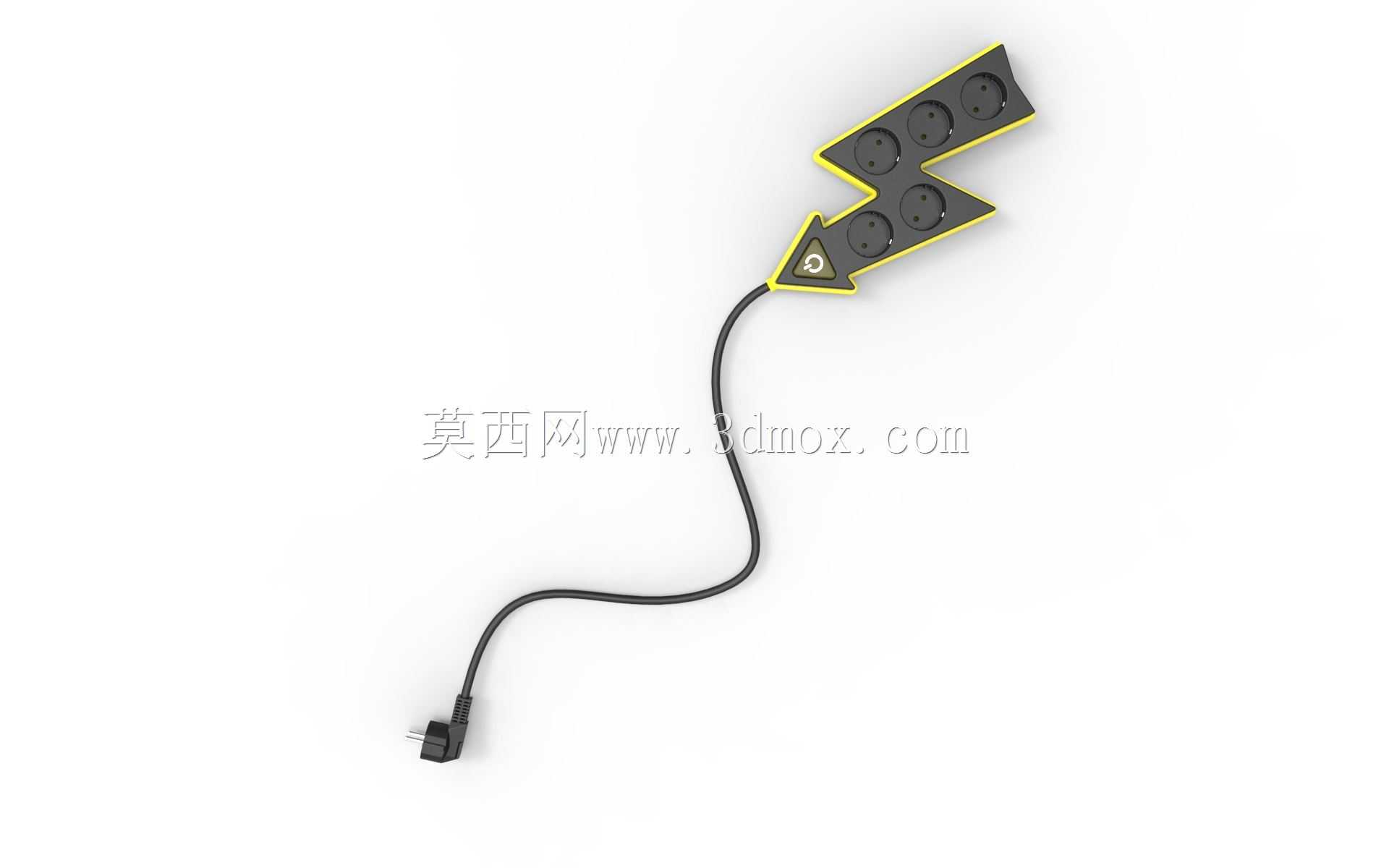

　　电源线从闪电造型的尖端位置引出，出线口做了圆弧过渡的应力释放结构，线材反复弯折时，弯折应力会分散在应力释放段，不会直接拉扯内部接线端子。插头采用欧标两圆插结构，插销根部做了台阶定位，插入墙面插座后不会出现晃动间隙。从使用场景来看，这种异形插排并不适合塞进标准PDU机柜安装位，它的定位偏向桌面、工作室、展示区域的电源扩展，折线外形可以顺着桌面转角、设备缝隙摆放，相比直排插板更能利用不规则的闲置空间。壳体底部预留了四个圆形脚垫安装位，脚垫采用软胶材质，放置在光滑桌面时不会滑动，同时垫高壳体，让底部和桌面之间留出散热间隙。建模过程中需要重点控制折角处的壁厚均匀性，三段壳体折角如果直接做直角连接，注塑冷却时内角位置容易出现缩痕，

　　因此在内部对应位置做了局部减胶，同时保留外部尖角的视觉效果，壁厚偏差控制在均匀区间内。插孔的孔位间距经过排布，相邻两个插头插入后不会互相干涉，大体积电源适配器接入时，也不会遮挡旁边的插孔。壳体表面采用哑光晒纹处理，不容易残留指纹和划痕，边缘包边为高光面，两种表面处理在模具上需要做晒纹区域的分界，分界位置沿着折线棱线布置，避免出现外观面的断差。内部载流条的定位依靠壳体内侧的多组骨位，骨位夹住载流条边缘，不需要额外打螺丝固定，装配时先把载流条压入下壳骨位，再放置保护门组件，最后扣合上壳完成装配。电源线的固定除了出线口的应力释放结构，还在壳体内部设置了压线扣，线材被压线扣压紧后，即使外部拉扯线材，外力也不会传递到接线位置。从安装边界来看，

　　这款插排为桌面平放使用，没有设计挂孔，不适合墙面悬挂安装，整体折线的外接矩形尺寸需要匹配常见的桌面走线槽宽度，摆放时不会突出桌面边缘。闪电尖端的出线方向顺着折线走向，线材引出后可以自然沿着桌面边缘下垂，不会出现线材强行弯折的情况。插孔的铜套采用开口弹性结构，插头插销插入后铜套从两侧抱紧，接触面积更大，长期插拔后仍能保持足够的夹持力。保护门的弹簧采用细小不锈钢弹簧，装配在保护门和壳体之间的定位柱上，弹簧行程经过匹配，插头插入时的按压力度处于合适区间，不会过紧导致插拔困难，也不会过松导致保护门失效。
