便携式复古掌上游戏机外壳结构设计

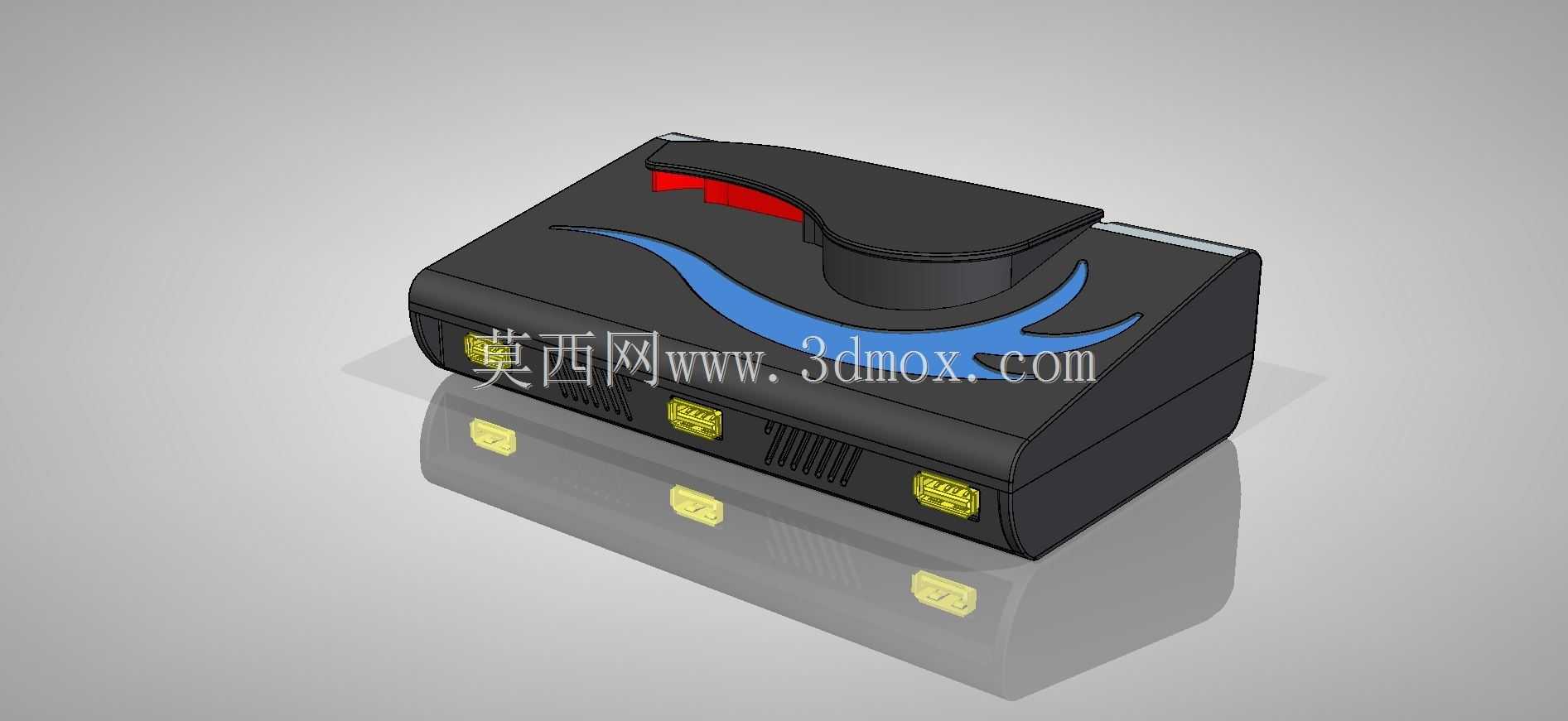

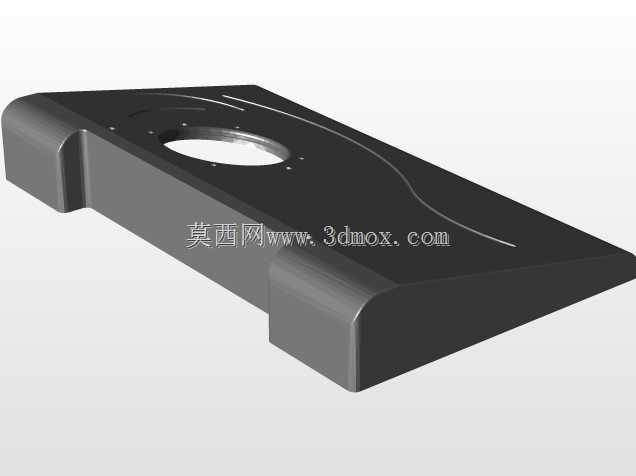

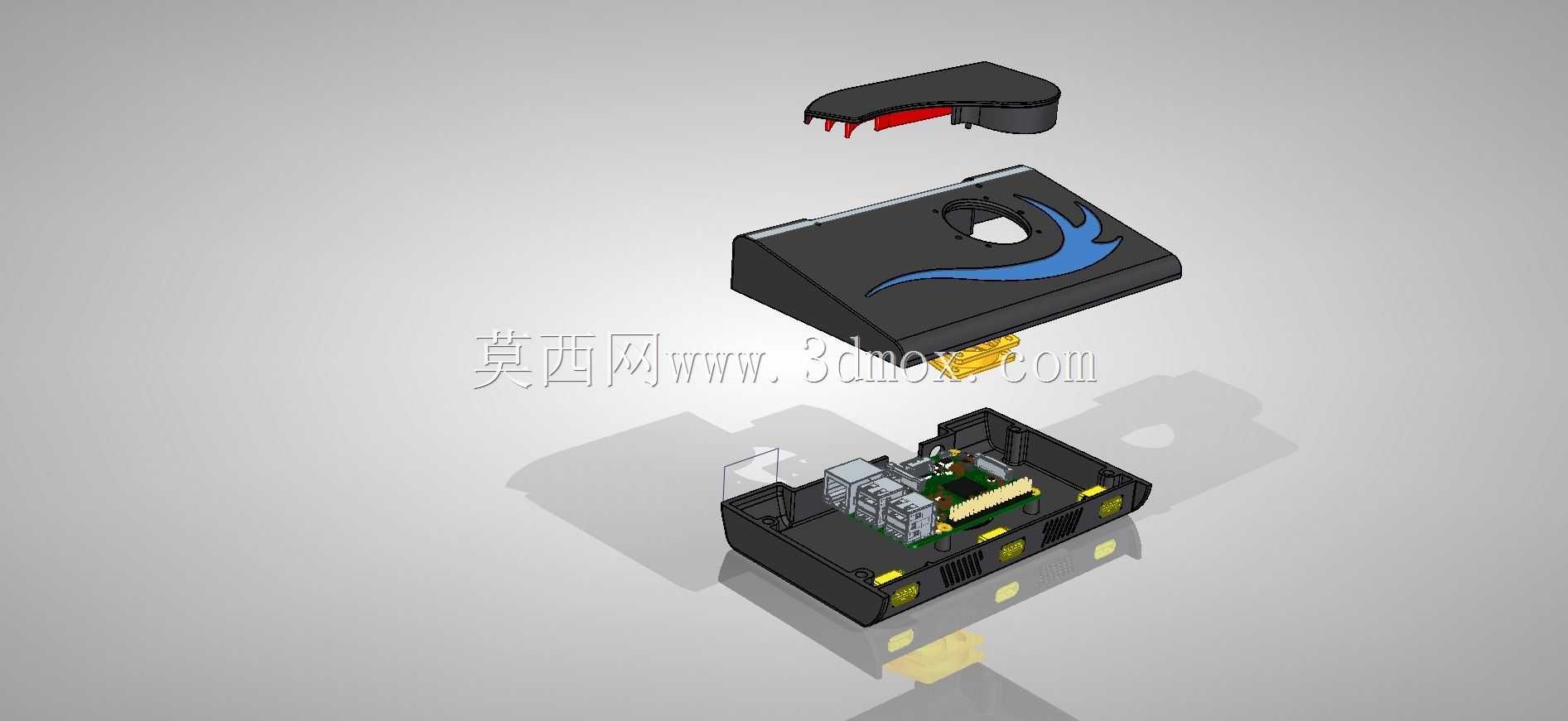

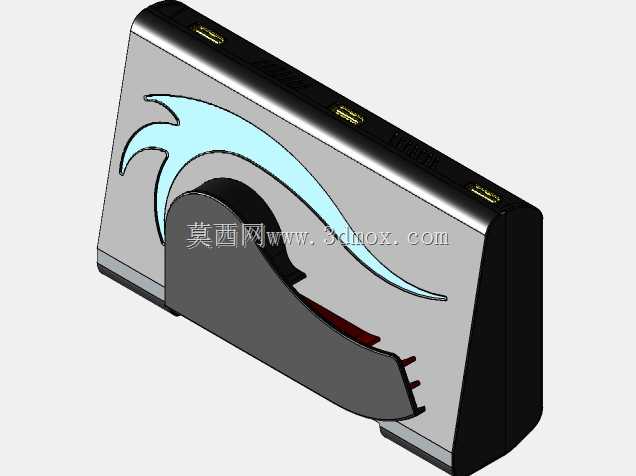

　　该结构围绕手持复古游戏终端展开，整体采用扁平长方体主机加后置握持支架的组合形式，主机本体厚度控制在便于单手握持的范围内，边缘做了连续倒角处理，避免长时间持握时棱角对手掌造成压迫。主机正面预留显示区域与按键排布空间，顶部沿长边方向布置多组接口位，接口之间保持足够间距，可同时容纳数据线、存储卡及外设接入，不会因插头体积过大产生干涉。背面的弧形支架并非简单装饰件，其曲面依据桌面摆放时的视线倾角确定，支撑后屏幕轴线与使用者视线基本垂直，能够降低长时间游戏时的颈部负担；支架与主机背面之间形成的空腔还可改善背部空气流通，对主板工作时的热量散逸有一定帮助。从装配关系看，主机壳体采用前后对合结构，侧壁预留卡扣与螺柱位置，内部可划分主板仓、

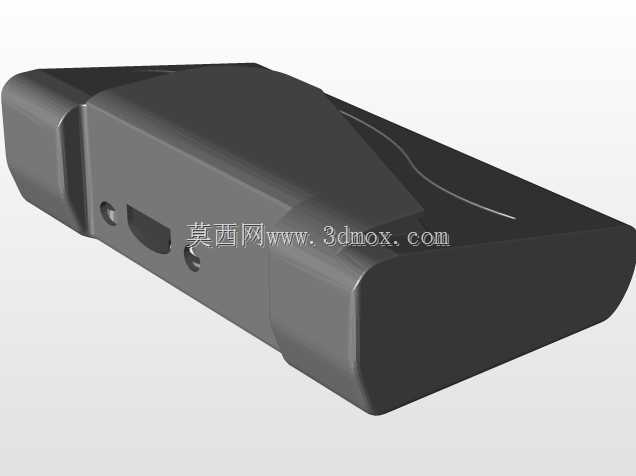

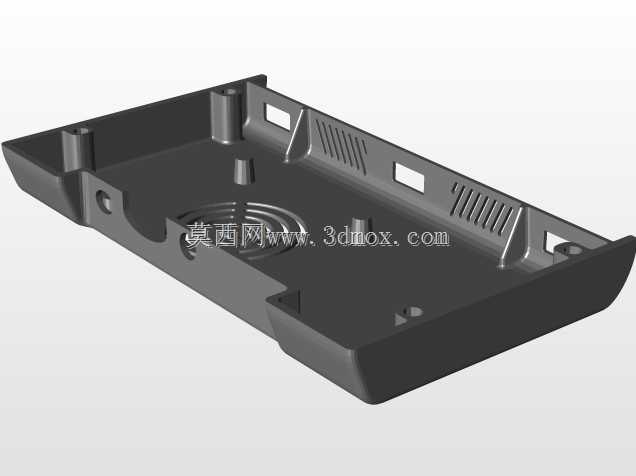

　　电池仓和按键支撑区。电池仓靠近重心位置布置，使整机持握时重量分布更均衡；主板仓对应接口区域留出平直安装边，便于PCB定位和连接器插拔；按键区下方设置筋位，用于支撑导电胶或微动开关，保证按压行程稳定。壳体侧壁厚度在满足强度的前提下尽量均匀，转角处通过圆角过渡减少注塑成型时的应力集中，表面可做晒纹或哑光处理，既提升手持摩擦力，也能降低日常划痕的可见度。顶部接口开孔边缘设计有小凸台，能够增强开孔周边刚性，减少插头反复插拔导致的孔口开裂风险。背面支架通过根部的连接结构与主机相连，其展开角度经过限位，避免过度翻转撞击主机壳体；支架内侧设置浅槽，可在扣合时容纳连接轴和弹性件，使背面保持平整。底部一排矩形开孔对应扬声器出声位置，

　　开孔面积与腔体容积匹配，既能保证声音向外扩散，又可防止异物直接进入内部。在实际使用场景中，这类设备既适合个人随身携带进行怀旧游戏体验，也可作为嵌入式开发、复古系统移植和硬件改装的载体。结构设计需要同时兼顾外观还原、内部器件容纳、散热、握持舒适度和接口操作便利性。模型中各部件的分模线、止口位置和装配间隙均有体现，壳体对接处采用阶梯止口，能够提升合拢后的密封性与整体刚性。螺柱周围加设放射状加强筋，控制锁螺丝时柱位开裂的风险；支架受力较大的根部区域局部加厚，并将壁厚变化通过斜面平缓过渡，避免成型后产生缩痕。整机外轮廓尺寸决定了收纳包、屏幕保护膜和外接手柄等周边配件的适配边界，顶部接口位置则关系到扩展坞、线材和散热背夹的布局。

　　对于结构设计人员而言，该模型可用于验证手持电子产品的人机尺度、接口排布、支架联动以及壳体装配逻辑；对于硬件改装者，可在此基础上调整内部仓体尺寸，更换不同规格的电池、屏幕或控制板。设计过程中需要反复核对屏幕可视区与外壳边框的重合度，确保装配后不会压住显示区域；按键孔与按键帽之间预留合理间隙，既防止卡滞，又避免晃动量过大。支架展开后的支撑点落在主机后部两侧，形成稳定的三点支撑，即使桌面存在轻微振动也不易倾倒。壳体材料可选用常见的耐冲击工程塑料，表面处理与内部筋位共同作用，使设备在跌落时能够吸收部分冲击能量。接口开孔内侧设置导向斜角，方便插头盲插，同时减少插头边缘对壳壁的刮擦。整体结构没有多余复杂机构，零件数量少，装配路径清晰，适合小批量制作与个性化改型。
