现代汽车斜H形品牌标识立体造型

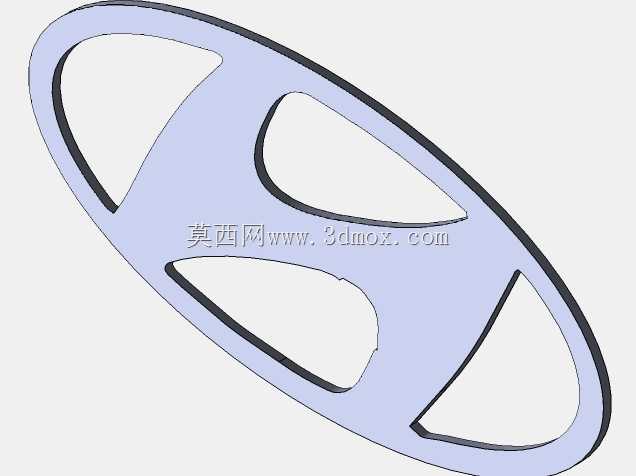

　　这个模型呈现的是现代汽车斜H形标志的立体结构，整体为椭圆外框包裹倾斜H形内形的薄型饰件。建模重点不在复杂机构，而在曲面轮廓、边框厚度、镂空边界以及背面安装面的处理，适合用于车头格栅、尾门、轮毂盖、方向盘盖板、展示道具或教学演示中的标识件设计。

　　从外观看，标志由外圈环带和内部斜向H形凸起共同构成。外圈并非简单平面圆环，而是具有连续宽度变化和弧面过渡的带状实体；内部H形也不是平面贴图，而是与外圈形成统一厚度的立体轮廓。镂空区域位于H形两侧，边界需要顺滑闭合，若用于注塑或冲压，这些边线直接影响拔模、料厚均匀性和后续表面处理。实际建模时，先以草图确定椭圆长轴、短轴和斜H中心线，再通过拉伸、切除或曲面加厚形成主体；边缘处应保留小圆角，避免锐边造成应力集中，也便于电镀、喷漆或覆膜。

　　安装边界方面，这类车标通常不是独立受力件，而是依附于车身外板、格栅饰板或内饰盖板。模型背面可根据装配方式设置定位柱、背胶平面、卡脚或焊接筋。若采用3M胶粘贴，背面需保证足够平整的环形贴合面，避免镂空边缘直接承胶导致翘起；若采用卡接，则应在背面非外观区增加短柱，并与基座孔位预留装配间隙。外轮廓尺寸需要与安装凹坑或铭牌区域匹配，厚度则要控制在不影响周边件运动和外观间隙的范围内。

　　在汽车应用场景中，车标虽小，却承担品牌识别、外观装饰和装配定位作用。前标位置常面临日晒、雨淋、高速气流冲击和清洗摩擦，因此外形上要避免积水沟槽，表面应形成连续弧面；后标则需考虑尾门曲面随形，不能只按平面制作。用于展车或教具时，可放大比例并加厚背部支撑，用于握持或展台固定；用于1:1整车数模时，则要严格对齐车身坐标，保证标志中心与格栅特征线一致。

　　结构设计上，最容易被忽略的是壁厚与缩痕。外观面若要求高光镀铬，背面加强筋不能过厚，筋位根部应做减薄处理，否则表面会出现缩影。外圈环带与内部H形交接处属于料流汇合区，注塑时需关注熔接痕位置，必要时调整浇口在背面隐蔽处。若采用金属冲压，模型应区分外轮廓和内孔冲切关系，边缘需预留折弯或包边尺寸；若采用亚克力切割，则重点保证侧面抛光后的透光效果。

　　曲面处理上，斜H的两端与椭圆内圈形成呼应，线条方向决定标志的动感。建模时不能只追求照片相似，还要保证左右视觉重量均衡。椭圆长轴、短轴比例，H形倾斜角度，以及内外轮廓之间的留白宽度，都会影响识别度。边框厚度从正面看应形成均匀阴影线，过厚会显得笨重，过薄则在远距离失去立体感。对于需要发光的版本，还可在该实体基础上拆分为透光面罩、遮光底座和LED安装腔，此时背部需增加螺柱或热熔柱，并预留走线空间。

　　从三维建模练习角度看，该件适合训练草图约束、样条曲线、对称检查、曲面加厚和边缘倒角。轮廓线应尽量减少碎点，保持G1连续；拉伸后检查镂空区域是否存在零厚度面；圆角顺序应先大后小，避免后期特征失败。若用于装配验证，可将标志放入整车或格栅总成中检查间隙、面差和视觉中心，而不是单独渲染外观。

　　这个标志模型的价值在于把平面品牌图形转化为可制造、可装配的立体零件。它没有运动机构，却对外观精度、边界连续性和安装适配性有明确要求；只要把背面结构、厚度、圆角和定位方式补齐，就能直接作为汽车外饰标识件、展台LOGO或改装配件的设计基础。
