该模型还原的是一块具有明显不规则外轮廓、非连续表面起伏与局部破损边界的岩体类对象,建模过程中重点保留了自然形成的凹凸纹理、边缘崩落痕迹以及不同区域的表面粗糙度差异。对于结构设计人员而言,这类模型的价值并不在于规则几何特征的参数化复现,而在于对非标准、非对称、无明确基准曲面的真实对象进行空间边界固化,使后续在虚拟环境中开展干涉检查、夹持方案评估、探测点位布置或周边结构适配时,能够获得与实物一致的占位关系。
从应用场景看,这类异形实体常出现在地质采样展示、现场测绘验证、教学演示、视觉识别训练以及非标检测工装的前期匹配中。由于对象不存在统一的圆柱面、平面或规则孔位,传统按图纸拉伸、旋转生成的建模方式很难准确表达其边缘碎块、坡面转折和局部凹陷。采用扫描数据重建后,设计人员可以直接在三维环境中旋转观察不同视角下的轮廓变化,判断哪些区域属于稳定支撑面,哪些区域属于悬空或薄弱部位,哪些位置适合布置接触式测量头,哪些位置只能通过非接触方式采集数据。
实际用途上,该模型可作为传感器安装位置验证的参考载体。例如在对不规则物体进行距离检测、表面轮廓识别或姿态判断时,工程师需要先确认探测方向是否被突出岩块遮挡,光束或声波路径是否会经过多次反射区域,安装支架与岩体之间是否保留足够调整间隙。模型中保留的复杂曲面能够帮助设计人员提前发现这些问题,而不必等到实物装配阶段再反复修改支架角度。对于需要制作托架、保护罩或定位框的场景,也可以依据模型外轮廓反推包络体,再从包络体中扣除实体空间,形成避让充分且连接可靠的支撑结构。

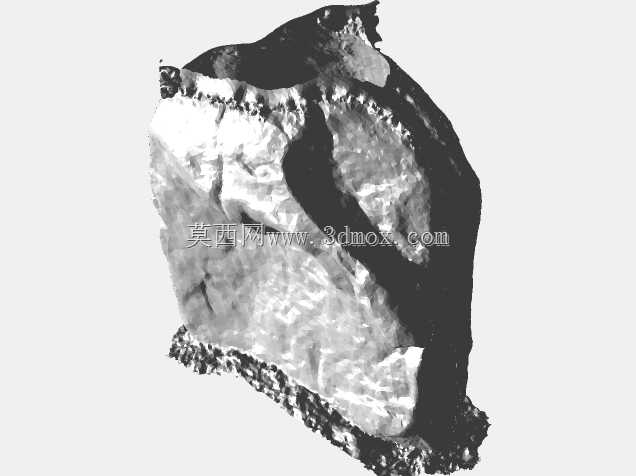

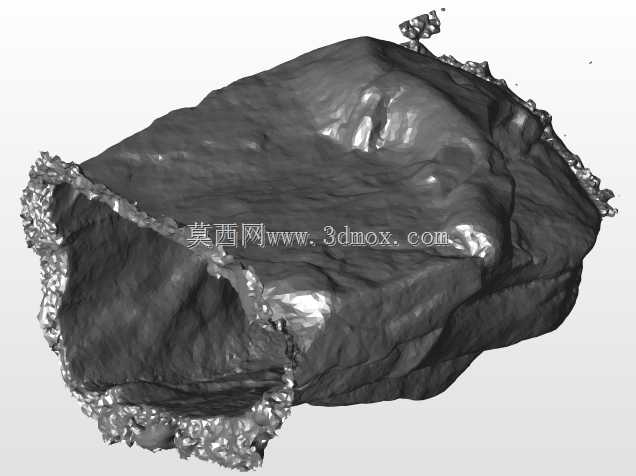

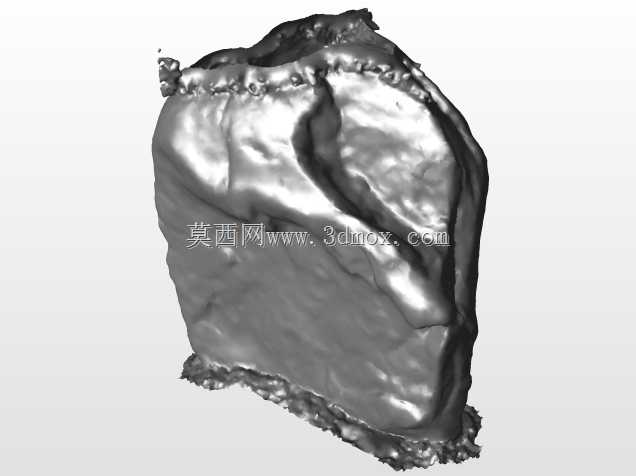

功能特性方面,模型最突出的是对自然异形边界的忠实表达。上部存在不规则隆起,侧面有明显阴影形成的深凹区域,底部边缘呈破碎状,这些特征共同决定了对象无法以简单包围盒代替。若在设备布局中仅用长方体替代,虽然能够粗略表示占位,但会掩盖局部突出部分对传感器视野、夹爪开合或人员操作空间的影响。真实曲面模型则能让工程师在剖切、测量和装配时看到具体接触位置,区分线接触、点接触和面接触区域,从而判断支撑稳定性。
设计思路上,处理这类对象时不宜强行追求参数化特征树,而应围绕表面连续性和外形保真度展开。先确定整体姿态,使岩体较宽的底部区域作为自然放置基准,再检查上部突出部分的重心投影是否落在支撑范围内;随后对边缘破损处进行分区,区分需要保留的粗糙表面与可用于简化的内部区域。若模型用于视觉仿真,表面纹理转折应尽量完整;若用于工装设计,则可在不改变外轮廓包络的前提下,对内部细碎起伏做适度收敛,以降低后续装配运算负担。
外形尺寸与安装边界方面,使用时应先根据实际任务确定比例基准,再测量模型最大长度、最大宽度、最大高度以及最外侧突出点坐标。安装边界不能只看底面投影,还需考虑上部悬出部分在旋转、搬运或检测过程中扫过的空间。若周边布置传感器,探头与岩体表面之间应预留稳定检测距离,避免因局部凸起导致距离过近,或因凹陷区域造成信号丢失。支撑结构的接触面应避开底部碎裂尖角,优先选择相对连续的坡面或平台区域,并在必要时增加柔性垫,以补偿表面不平带来的间隙。
对于三维建模从业者,这类模型提示的重点是:真实对象并不总是由规则特征构成,工程设计也不仅是绘制理想几何体,而是要让数字模型服务于检测、定位、避让和装配决策。通过对不规则岩体的边界、曲面和姿态进行准确表达,可以为传感器布置、工装夹持和现场空间验证提供可靠依据,减少实物试装次数,提高复杂对象在机械系统中的适配效率。
