外六角全螺纹标准紧固件三维建模

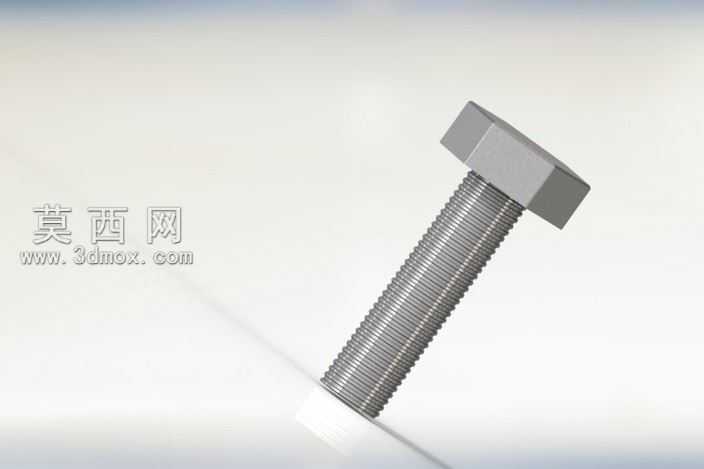

本作品为外六角全螺纹螺丝的三维参数化建模成果，建模过程严格遵循公制紧固件通用设计规范，以SolidWorks为核心建模工具，采用自底向上的参数化建模逻辑完成全流程制作。建模初期首先梳理外六角螺丝的结构组成，将整体拆分为六角头部、全螺纹螺杆两个核心结构模块，先绘制六角头部的正六边形草图，通过拉伸凸台命令生成头部基体，对头部与螺杆衔接的棱边做规范倒角处理，还原实际生产中紧固件的去毛刺工艺特征，避免应力集中的结构缺陷。螺杆部分采用螺旋线扫描路径配合螺纹牙型草图的扫描切除方式生成全螺纹结构，建模时严格匹配公制粗牙螺纹的牙型角、螺距、牙顶间隙等核心参数，还原螺纹的真实啮合轮廓，未采用简化的贴图示意方式，保证螺纹结构的尺寸精度可直接用于装配干涉校验、力学仿真分析等工程场景。材质配置阶段选用常用的碳钢紧固件材质，调整材质的金属粗糙度、反光度参数，搭配柔和的工作室环境光完成渲染输出，渲染效果清晰呈现六角头部的金属切削质感、螺杆螺纹的连续规整纹理，整体视觉效果贴近实际量产的镀锌外六角螺丝实物。设计思路上以工程实用性为核心导向，所有尺寸均可通过参数表快速修改，适配不同公称直径、不同螺杆长度的同系列外六角螺丝建模需求，模型结构无冗余特征，文件体量轻量化，既可以用于机械设计教学中的标准件建模演示，也可直接导入整机装配体中完成紧固件排布，辅助机械产品的装配设计、BOM清单生成、出工程图等工作，完整还原了标准五金紧固件的结构特征与工程属性。
