桌面式金属牛顿碰撞摆演示装置

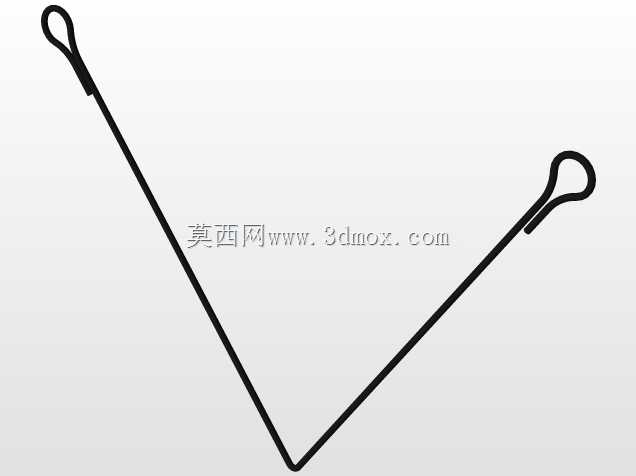

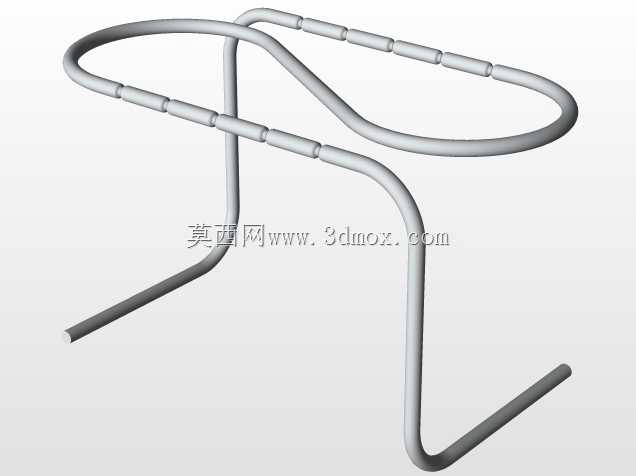

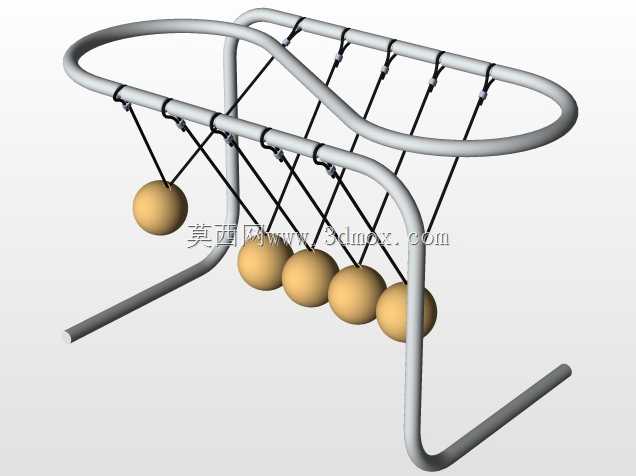

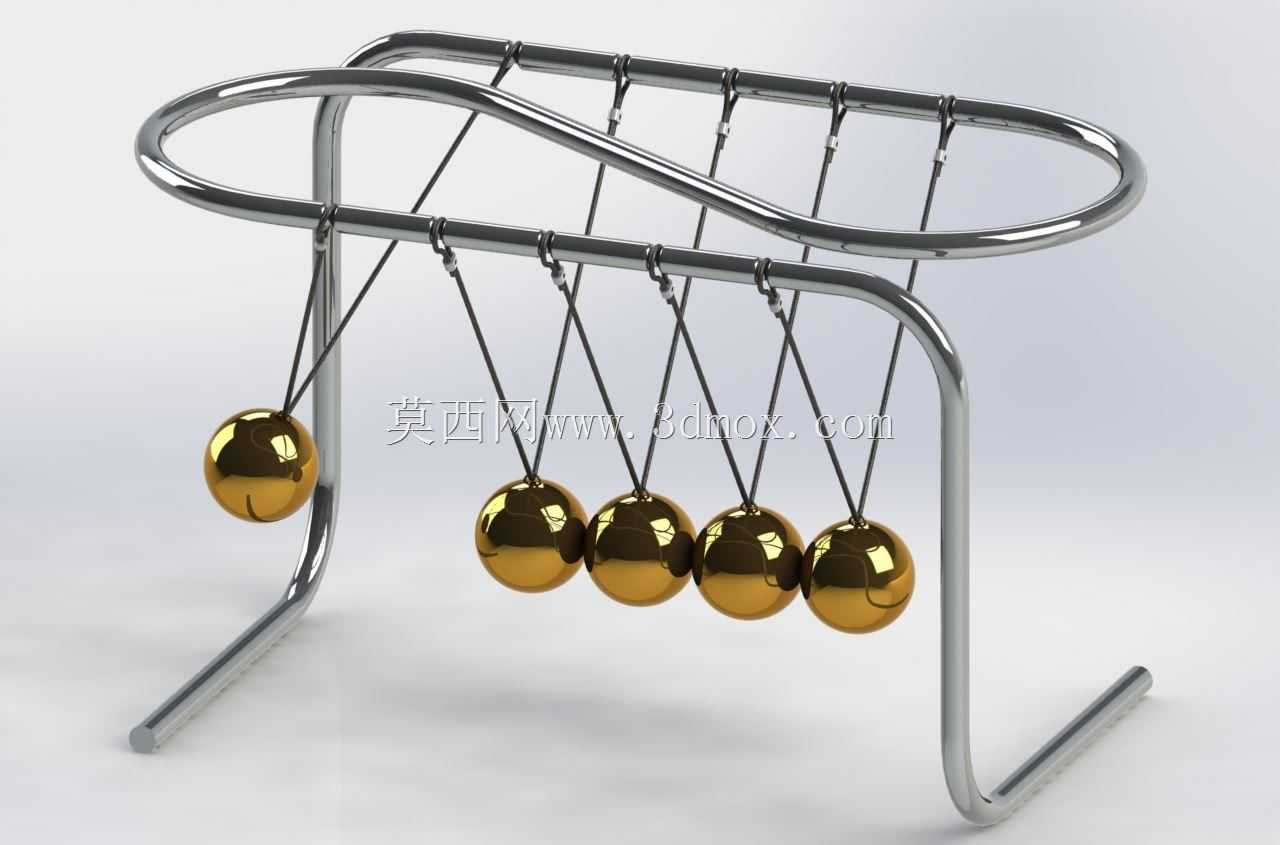

　　该装置以五球串联悬吊结构呈现经典碰撞现象，核心功能是通过等质量刚性球体的对心碰撞，直观展示动量传递与能量交换过程。在物理教学场景中，它可用于演示弹性碰撞规律、冲量传递路径以及单摆运动周期；在办公与展示空间中，其金属质感与连续摆动状态也承担桌面陈设与视觉缓冲作用。结构上采用双层弯曲金属管构成支撑框架，上层框架承担悬挂点定位，下层框架形成落地支腿，整体通过管材连续弯折减少拼接节点，既保证支撑刚度，也让外轮廓保持顺滑闭合的视觉效果。支腿末端向外侧延伸，形成较宽的支撑边界，可降低摆动过程中整体重心偏移带来的倾覆风险。五个金属球通过独立细线悬吊，各悬挂点沿横梁等距布置，球心在静止状态下处于同一水平线并彼此轻微接触。这种布置要求吊点间距、

　　摆线长度与球体直径严格匹配：摆线过长会使球面接触位置偏低，碰撞后易产生上下窜动；摆线过短则会限制球体释放角度，并使相邻吊线相互干涉。建模时需要先确定球体中心距，再反推上部横梁的孔位坐标，保证每根吊线在张紧后处于近似平行状态。球体采用空心或实心金属结构均可，但从碰撞稳定性看，等质量、高表面硬度与较低形变率是关键，这样才能在端部球体被释放后，将冲击近乎直线地传递至末端球体，而中间球群保持较小位移。框架管材的直径选择需要兼顾外观比例与抗弯能力，管材过细会在长期受力后出现弯曲，造成吊点高度不一致；管材过粗则会削弱装置的轻盈感。弯折处应保留足够圆角，避免应力集中，同时让上下两层框架在空间上形成错位环抱关系，提升侧面抗扭能力。从安装边界看，

　　装置占用空间主要由宽度、深度与摆球抬起高度决定。宽度方向需覆盖五个球的排列范围并预留两侧框架余量；深度方向不仅要包含支腿投影，还要考虑球体被侧向拉起后的运动包络，因此摆放时后方应留有空隙，不能紧贴墙面或其他物体。高度方向由摆线长度决定，摆线越长，单次摆动周期越长，视觉节奏越舒缓，但对框架稳定性要求也越高。实际使用中，释放端球应保持在悬吊平面内抬起，避免产生扭转或斜向碰撞。若释放角度偏离共同摆动面，冲击力会分解到侧向，中间球将出现明显晃动，末端球的弹出幅度也会衰减。表面处理方面，金属框架与球体通常采用光亮镀层或抛光处理，以突出反射效果，但工程上更应关注球面圆度与表面一致性，因为局部凹陷或质量偏差都会改变碰撞响应。

　　细线固定点需具备微调能力，方便在装配后校正各球高度与接触状态，使五球在静止时既无缝隙，也不产生明显预压。该模型的价值不只在外观还原，更在于通过几何约束、质量对等和悬吊对称性复现可重复的力学行为，适合用于理解碰撞机构、摆体悬挂以及小型桌面演示装置的结构协调关系。
