五英寸机器人轮组驱动一体化结构

　　这套轮组结构主要面向小型轮式移动平台，常见于教育机器人、轻载AGV、巡检小车、服务机器人底盘以及实验室自主移动设备。它把驱动电机、减速输出、轮体和安装支架整合在同一轴系附近，减少了底盘上分散布置传动件带来的空间浪费，也降低了链条、同步带等外置传动在紧凑设备内出现张紧失效、异物卡滞的概率。对于需要在平整室内地面运行的设备，这种一体化轮组能够直接作为左右驱动单元使用，双轮差速即可完成前进、后退和原地转向，结构布置非常直接。

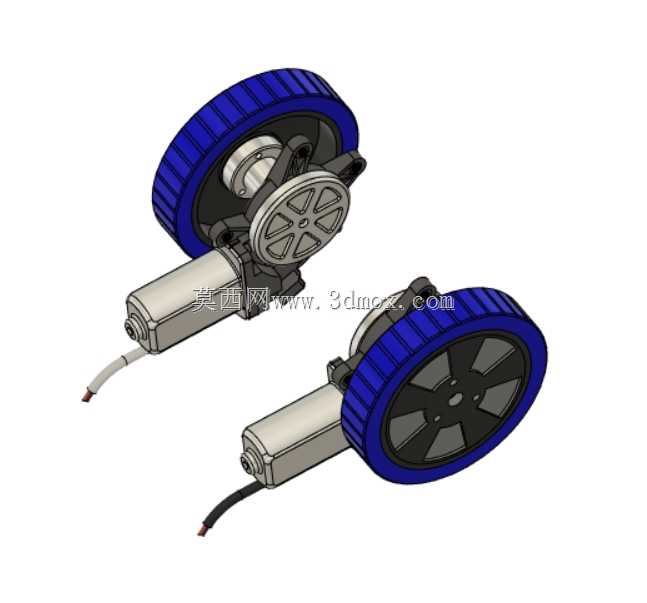

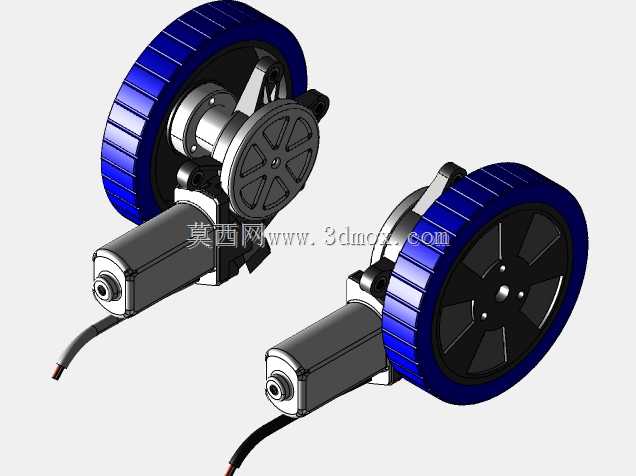

　　从实际用途看，轮组承担的是动力输出与承载双重任务。电机输出的旋转运动经内置减速机构放大扭矩后传递到轮毂，蓝色外圈与地面接触提供摩擦力，支架则把轮体反力传递到底板。设计时需要同时考虑接地状态、轴承受力、电机出线方向和紧固件可达性。模型中可以看到电机侧向布置并通过支架与轮轴连接，这种方式使轮组轴向厚度相对可控，适合底盘内部高度受限、但侧向仍有一定安装空间的设备。若底盘两侧需要包覆外壳，可依据电机筒体和轮辋外轮廓预留避让区，避免运行中轮体与壳体刮擦。

　　轮体采用五英寸规格，属于小型移动机器人中较常用的尺寸。该直径在越障能力、底盘离地高度和减速输出转速之间较易平衡：过小的轮面对地面缝隙、线缆和门槛通过性差，过大的轮则会提高重心并要求更大的减速比。蓝色胎面看起来具备一定弹性，可在硬质地面上降低振动传递，对搭载传感器的移动平台尤其重要。因为轮组直接影响编码器里程计和姿态数据，接地越稳定，轮速波动越小，控制系统对位移的估算也越可靠。

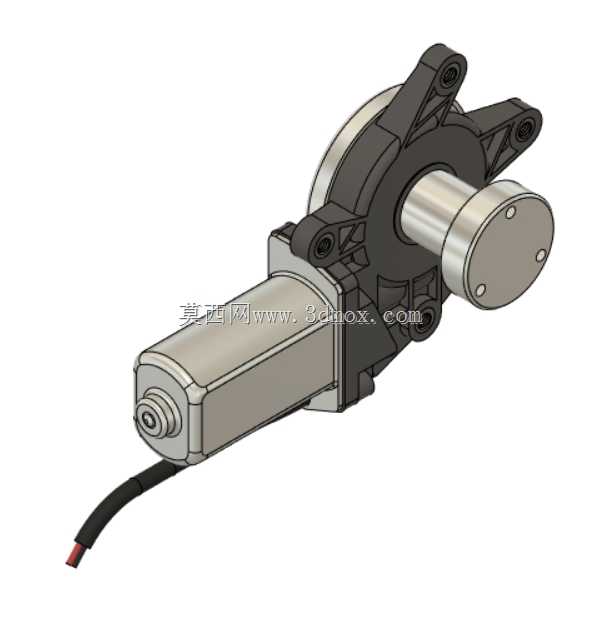

　　设计思路上，这套结构没有把电机简单固定在底盘远端再通过联轴器拉长传动链，而是让动力部件尽量靠近轮心。支架上设置了多个连接位，可用于把轮组锁附在底盘侧板或底部型材上。安装边界需要重点核对三项尺寸：轮体外径决定底盘最低离地高度；电机筒体中心线到安装面的距离决定底板开孔或缺口范围；出线端位置决定线缆弯曲半径和走线槽布置。若设备需要在电机后端加装编码器，应在电机尾部额外预留轴向空间，不能只按当前模型外轮廓包络。

　　在承载方面，这类轮组通常用于轻载场景，选型时不能只看单个轮子的静载能力，还要看支架刚度、轴承跨距和连接螺钉规格。模型中轮毂与支架形成明确的旋转支撑关系，实际装配时应保证轮轴与底盘安装面平行，否则两轮接地压力不均，直行时容易跑偏。对于双轮差速底盘，左右轮组的安装高度、轮距和轮胎压缩量应尽量一致；若其中一轮悬空或接地不足，电机闭环控制会出现转速差异常，定位精度随之下降。

　　结构建模时，轮辋、胎面、电机壳体、支架和紧固件应分层处理。胎面可按弹性件建立外圆包络，不必复刻细小花纹；电机外轮廓需保留筒体、安装法兰和出线端位置，用于干涉检查；支架上的孔位要给出准确中心距，方便底盘板件开孔。若后续要做运动仿真，可把电机壳体和支架设为固定件，轮毂设为旋转件，并在轮胎与地面之间建立接触关系，以验证启动、制动和转向时的受力趋势。

　　在维护层面，一体化轮组也有明显工程价值。轮胎磨损后，可围绕轮毂连接结构进行更换；电机若需检修，支架上的紧固件提供了拆卸路径。设计底盘时应在轮组外侧保留操作空间，不要把螺钉完全封在钣金内部。线缆从电机端部引出后，应在底盘上设置固定点，避免轮组转向或底盘振动时线缆反复弯折。对于需要长期运行的设备，还应在轮轴附近考虑防尘和防缠绕措施，减少毛发、细线进入旋转间隙。

　　总体来看，该结构适合作为小型移动机器人的基础驱动模块。它的价值不在于复杂外形，而在于把动力、承载、安装和接地边界集中表达清楚。结构工程师在复用这类轮组时，应结合整车重量、地面条件、目标速度和控制方式校核轮径、扭矩与安装刚度，而不是单纯按外观尺寸套用。
