奥迪四环车标激光切割加工图纸

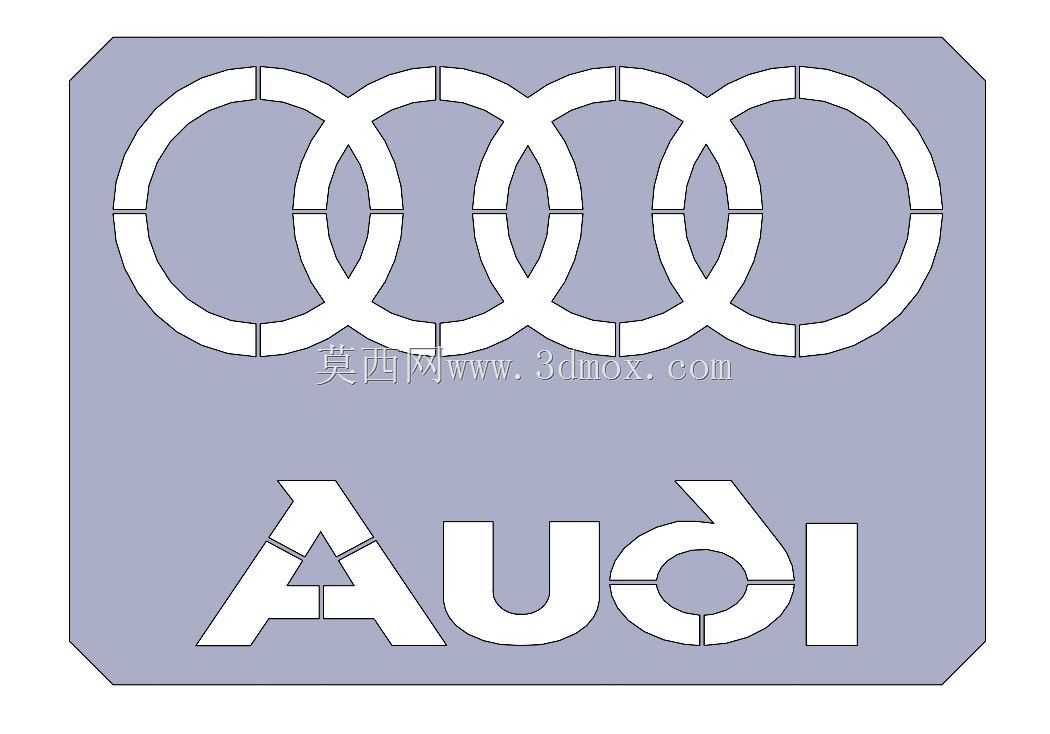

　　该图纸围绕奥迪品牌四环标识与下方Audi字母组合展开，采用激光切割工艺进行平面轮廓加工，适用于金属薄板标牌制作、汽车文化装饰件、门店背景墙标识及个性化改装配件生产。图形主体由四个相互交叠的等径圆环构成，圆环之间保持标准品牌比例关系，交叠区域线条连续闭合，确保切割路径无断点、无自相交。下方字母部分对A、u、d、i进行了连体与断缝处理，其中A字内部三角形区域、d字环形封闭区域均预留了合理的桥位连接，避免激光切割后小料脱落或变形。

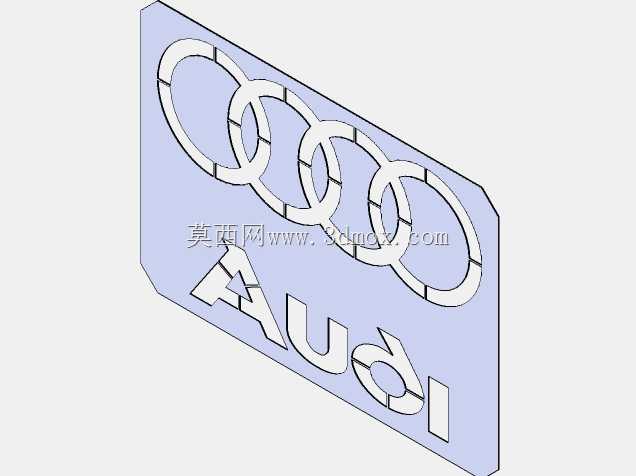

　　从结构设计角度看，整套图形被放置在一个带切角的矩形外框内，外框四角采用45度斜切处理，既降低了尖角处的热集中，也便于后续折弯、包边或嵌入安装槽。外轮廓与内部标识之间保留了均匀的负空间，使得切割完成后无论是保留外框作为整体铭牌，还是去除外框仅保留四环与字母，都能获得清晰独立的成品。图形中所有直线与圆弧过渡处均做了平滑连接，窄缝宽度根据常用激光束径和材料厚度进行了匹配，防止薄板烧蚀过宽或厚板切不透。

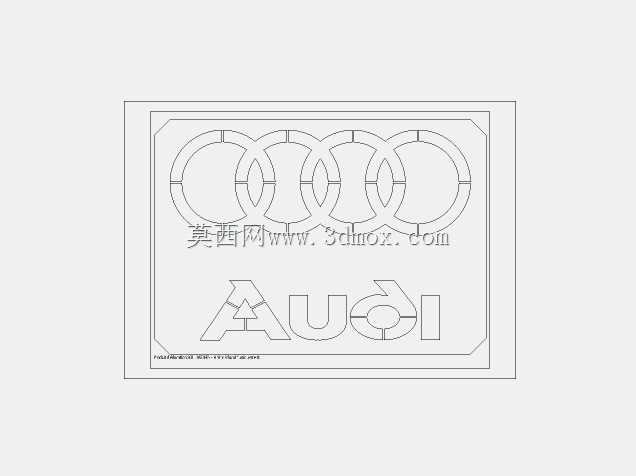

　　在实际加工场景中，该图纸可直接导入激光切割机进行路径编程。工程师需要根据所选材料调整补偿量：若采用不锈钢板拉丝饰面，切割后四环可保留原色金属质感；若采用铝板，可配合阳极氧化形成银白或黑色表面；若采用冷轧钢板，则可进行喷塑、镀铬或烤漆处理。外框尺寸可按等比缩放原则适配不同安装位置，放大时需同步检查最窄连接桥的宽度，确保在大尺寸标牌中仍具备足够结构刚度；缩小时则需控制内孔和缝隙不小于激光加工极限，避免细节丢失。

　　安装边界方面，带外框版本适合通过背面螺柱、胶粘或四周压条固定于平整墙面、展车架或接待台背景板；去外框版本则可在四环背部设置隐藏式支脚，或在字母笔画较宽处预留沉孔，使用沉头螺钉固定后再以同色盖帽遮盖。由于图形为平面二维切割件，不涉及三维曲面造型，文件重点在于轮廓精度、图层分层和切口方向控制。切割顺序上宜先加工内部封闭孔和细小桥位，再加工外轮廓，以减少板料移动带来的位置偏差。

　　设计思路上，图纸没有简单描摹品牌图形，而是针对激光切割工艺重新整理了线条：将视觉上重叠的圆环拆分为可连续切割的闭合边界，对容易翘曲的细长笔画增加连接宽度，对尖角处设置微小圆角或过渡段。这样处理后，设备在高速走刀时不易产生过烧，零件从板材上分离后也不易出现毛刺和挂渣。对于需要折弯成立体车标的场合，还可在该平面轮廓基础上增加折弯线和定位孔，使四环标识具备一定浮起高度，配合背光或底座形成更强的展示效果。

　　该类切割件常见于汽车4S店标识系统、车展布置、维修车间文化墙、车主俱乐部活动道具以及车辆主题装饰。由于图形线条简洁、对称性强，加工时对板材平整度要求较高，来料需校平并去除表面氧化皮，辅助气体压力和切割速度应随板厚稳定控制。成品检验重点关注四环交叠位置的对称性、圆环圆度、字母间距一致性以及外框切角尺寸。通过合理排样，还可在同一张板材上嵌套多个不同比例的标识，提高材料利用率并降低单件能耗。
