福特嘉年华15寸铝合金轮毂三维设计

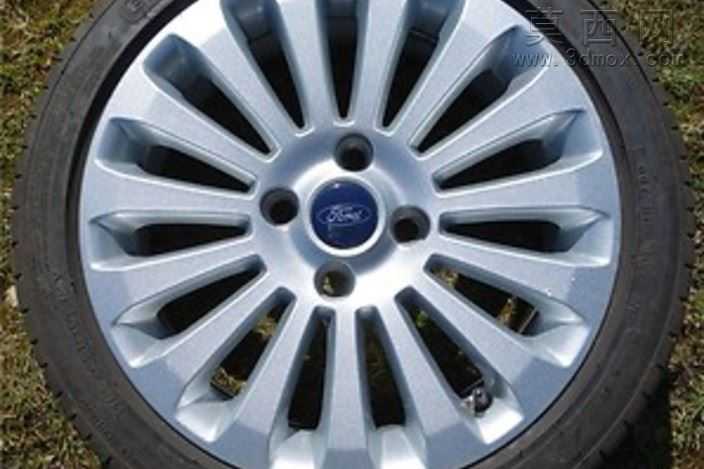

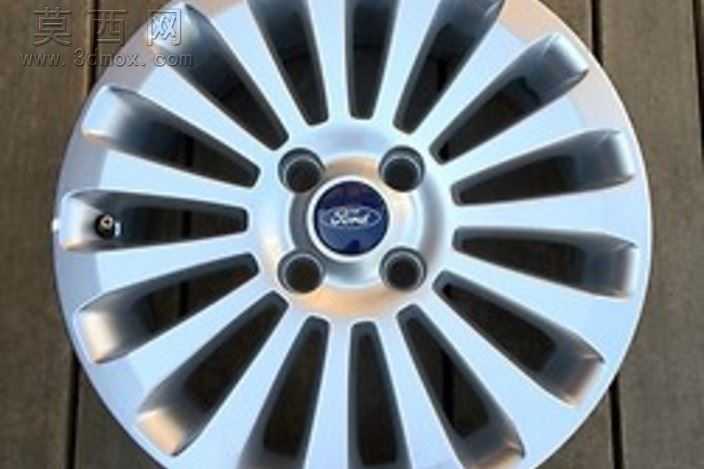

本作品为福特嘉年华车型配套的15寸铝合金轮毂三维设计模型，建模阶段严格遵循实车配件的尺寸参数标准，以Alias软件为核心建模工具，采用NURBS曲面建模逻辑完成整体造型构建。首先以轮毂中心定位孔为基准原点，确定4个螺栓孔的分布圆直径、中心孔孔径、轮辋偏距等核心装配参数，保证模型与实车安装位完全匹配。轮辐部分采用多辐条双曲面造型设计，每根辐条的曲面过渡经过反复曲率调整，既还原了原厂轮毂的流线型视觉效果，也兼顾了结构受力的合理性，辐条与轮辋衔接处做了圆角过渡处理，避免应力集中问题。材质渲染阶段，针对铝合金轮毂的金属质感做了分层材质设置：基础层为哑光铝合金基底，表层添加透明清漆层模拟原厂烤漆的亮面效果，中心福特标识区域单独制作镀铬材质与蓝色烤漆标识的分层效果，轮胎部分采用哑光橡胶材质，添加细微的胎面纹理与侧壁文字细节，还原真实轮胎的质感。模型结构完整拆分了轮辋、轮辐、中心盖、螺栓孔位、气门嘴位等独立结构，各部件的装配关系完全符合真实轮毂的生产工艺逻辑，轮辋部分的J值、法兰高度、胎圈座角度等参数均符合15寸民用乘用车轮毂的行业标准，可直接用于外观改装方案展示、整车装配匹配验证、渲染宣传素材制作等场景。设计过程中重点还原了原厂轮毂的细节特征，包括辐条表面的轻微内凹造型、轮辋边缘的抛光亮边处理、中心盖的卡扣结构等，整体模型曲面顺滑无破面，拓扑结构规整，可直接导出为通用格式用于后续的工程校核或3D打印验证。
