六角螺母式真空管路夹持保持构件

　　该构件主要面向真空管路系统中的末端定位与夹持需求，常见于半导体真空腔体周边、实验室真空台架、小型吸附工装以及需要稳定负压通路的自动化设备。实际使用时，下部六角螺母段用于穿过安装板或支架孔位，通过螺母锁紧形成可靠固定；上部夹块则环抱真空管或接头，配合中间蓝色密封衬套，既限制管路径向窜动，又在结合面形成辅助密封，避免负压状态下因管路抖动、拉扯造成漏气。

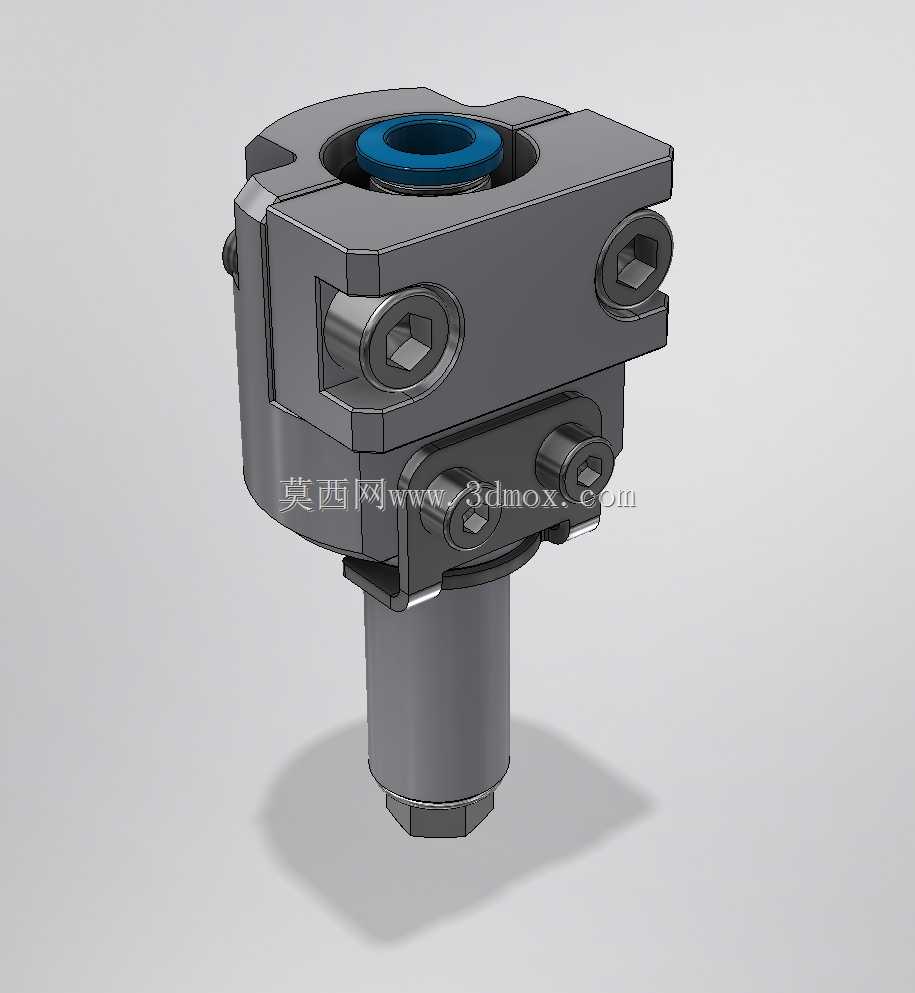

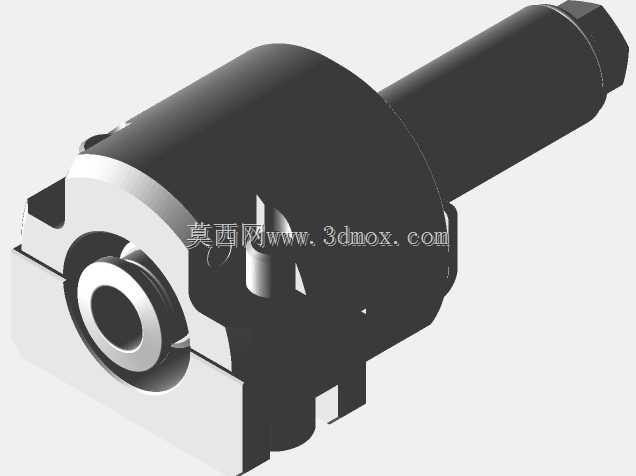

　　从结构上看，主体采用上下分层的夹抱形式。下部为带外六角的柱状连接段，六角尺寸按常规扳手空间设定，便于在密集安装区域完成锁紧；柱身直径与安装孔之间留有合理配合间隙，可吸收少量孔位加工偏差。上部夹具体由左右对称的两块夹臂组成，依靠多颗内六角螺钉收紧，夹紧力分布更均匀，不会像单螺钉卡箍那样在局部产生过大压痕。顶部蓝色衬套嵌入夹块内孔，材料通常选用具备一定弹性和耐真空性能的橡塑材质，内孔与被夹持管件外径匹配，既能补偿管件外径公差，也能降低金属硬接触带来的磨损和微振泄漏。

　　设计思路上，构件优先保证安装边界清晰、装拆路径简单。夹块外形接近方形但边角做了倒角处理，可在相邻元件间距较小时减少干涉；侧面螺钉头沉入沉孔，避免外露棱角划伤管路或操作人员。下部柱体与上部夹块之间设置台阶面，锁紧后该台阶面贴合安装板表面，承担轴向定位作用；六角段则提供抗扭能力，使上部夹紧螺钉在拧紧时主体不会随工具转动。对于需要频繁更换管路的工位，这种结构比焊接支座更灵活，松开侧螺钉即可调整管路插入深度，重新夹紧后仍能保持稳定。

　　外形尺寸方面，上部夹块的方形轮廓决定了最小平面安装空间，布置时需在两侧预留内六角扳手的操作空间，尤其侧面螺钉轴线方向应留出足够的扳手进入距离。下部柱体长度对应安装板厚度范围，选型时需确认板厚不超过柱体有效螺纹或光杆段长度，否则螺母无法完全压紧。顶部衬套内孔尺寸需与实际管路外径一致，过大会降低夹持稳定性，过小则会造成装配困难并可能挤伤管壁。安装孔中心到设备边缘、相邻管路中心距也应结合上部夹块对角线尺寸校核，防止夹紧后本体与周边接头、阀件发生空间冲突。

　　在真空应用中，这类保持架并不单独承担主密封职能，而是作为管路固定和辅助密封元件使用。其价值在于把管路载荷从接头密封面上转移到安装板或支架上，减少接头处因管路自重、振动和热胀冷缩产生的附加弯矩。对于细径真空管、塑料软管或薄壁金属管，直接刚性固定容易造成凹陷或裂纹，而带衬套的夹抱结构能够提供均匀周向压力，兼顾固定强度与表面保护。

　　建模时需要重点表达夹块分模面、沉孔位置、衬套安装槽以及下部六角段的配合关系。夹块内孔与衬套外径可按小间隙或轻微过盈配合处理，保证衬套在开合过程中不脱落；侧面螺钉孔应给出真实沉孔深度和螺纹深度，避免装配时出现螺钉过长顶坏对侧夹块的问题。下部六角与柱体过渡处建议保留圆角，以降低应力集中；台阶面与柱体轴线的垂直度需要在模型中通过配合面和基准面体现，这直接影响实际安装后夹块是否偏斜。

　　在设备选型阶段，工程师通常会把该件作为真空管路支架族中的一个标准模块来调用。根据管路通径、安装板厚度、允许夹紧力和周围操作空间，可快速调整衬套内孔、柱体长度和夹块宽度。若用于洁净环境，外表面应减少深沟槽和积污死角；若用于有腐蚀性气体的场合，则需在材料选择上关注夹块本体和衬套的相容性。该结构整体紧凑、受力明确，适合在三维布局中作为管路固定节点重复布置，也便于后续生成工程图和装配明细。
