老款家用影院投影设备外观结构

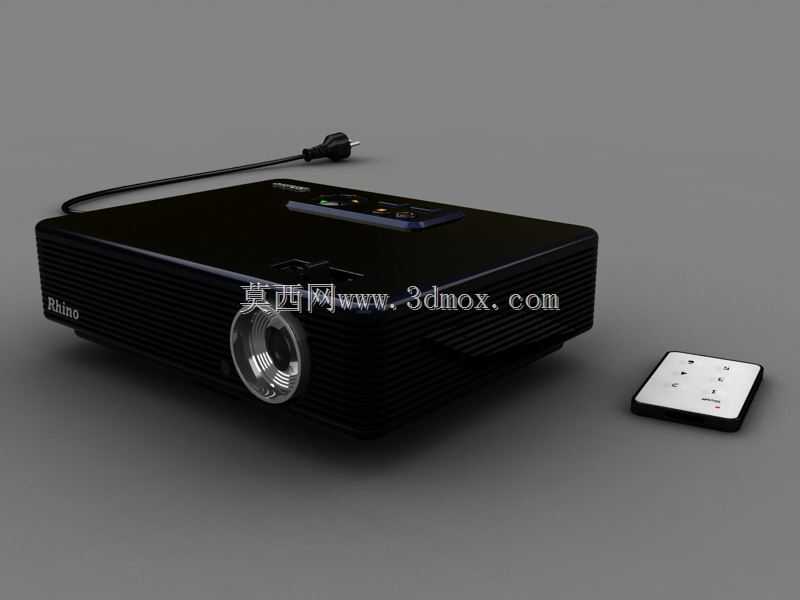

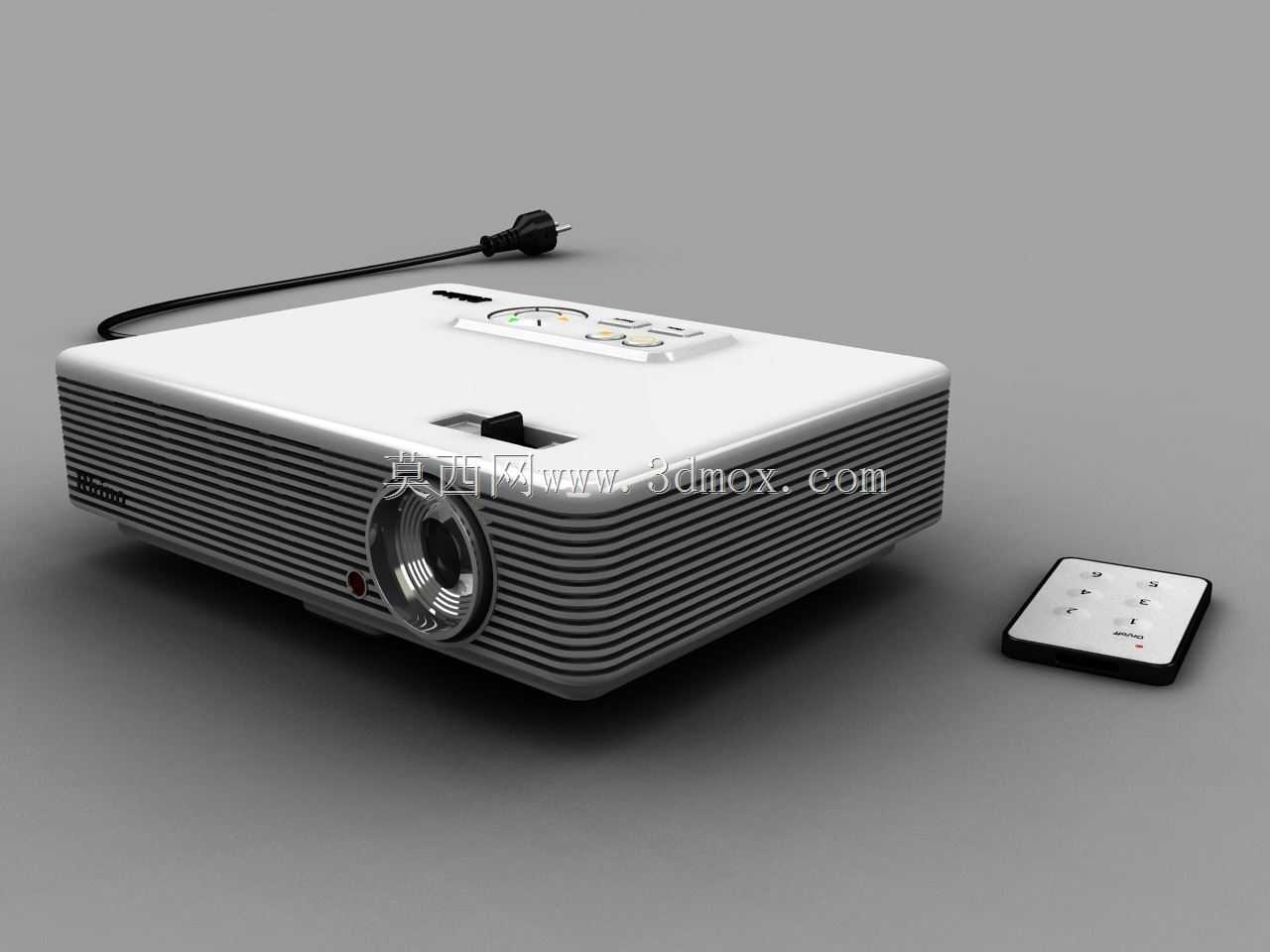

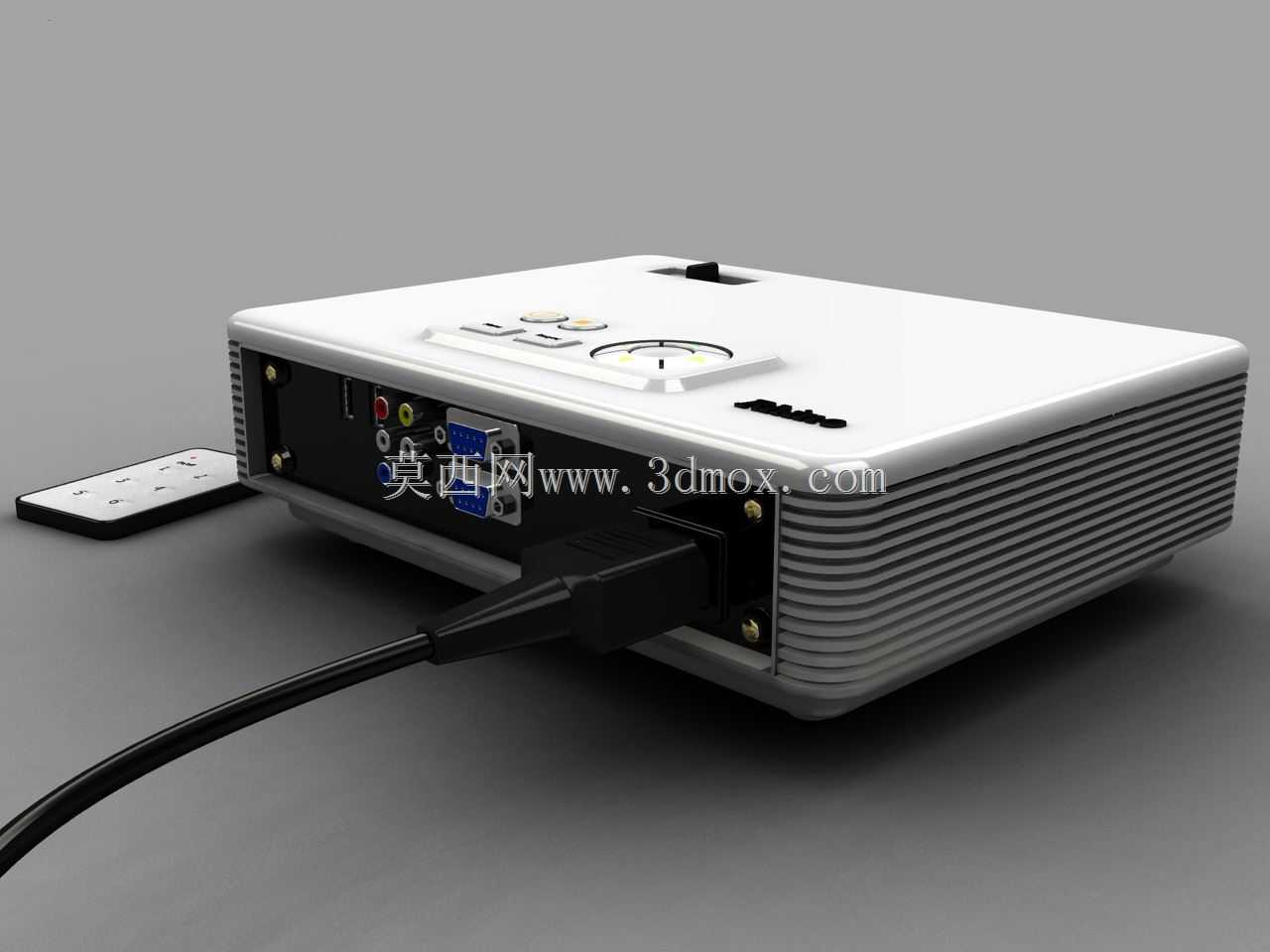

　　这款老款家庭影院投影设备的三维结构，围绕固定场景下的视频投射需求展开，整体采用卧式长方体机身布局，外壳以黑色硬质壳体为主，顶面集成操作按键区，正面布置投影镜头，侧面预留散热格栅，背部集中布置电源接口与信号连接端口。从实际使用边界看，设备需要放置在水平台面或吊装支架上，前方留出无遮挡的投射光路，背部保留接线与散热空间；机身底部通常设置可调支脚，用于微调俯仰角度，配合画面梯形校正完成画面对齐。

　　镜头位于正面偏左位置，外圈带有金属质感的调焦环，可通过旋转调整投射画面清晰度。镜头周边壳体做了内凹处理，能够减少搬运或摆放时对镜片的直接磕碰。顶面按键区靠近机身后侧，包含电源开关、信号源切换、菜单调节等实体按键，按键区域略高于顶面，便于盲操作，同时避免与顶面放置的物品发生干涉。

　　机身两侧大面积格栅并非装饰件，而是对应内部光源、电源板与驱动板的散热风道。老款投影设备光源发热量大，结构设计中需要在壳体内壁预留导流空间，使冷空气从一侧进入，经过热源后从另一侧或后部排出。格栅的筋条间距既要保证通风面积，又要防止异物进入内部，三维建模时需要准确表达每一条散热筋的厚度、间距和拔模角度，否则会影响后续壳体注塑或钣金加工的可行性。

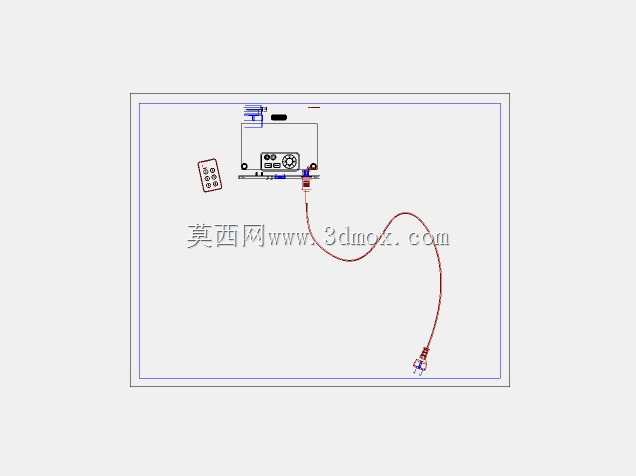

　　设备附带独立遥控器，遥控器采用轻薄矩形造型，边缘做圆弧过渡，正面分布方向键、确认键、音量键和功能快捷键。遥控器与主机之间通过红外信号通信，因此主机正面需要预留红外接收窗位置，接收窗通常位于镜头附近或前面板下部，角度要覆盖用户常用的坐姿操控范围。电源线采用独立外接方式，插头为常见的两脚欧式结构，线体从机身后侧引出，建模时需要表现出线材的自然弯曲半径以及插头与接口的配合关系。

　　从结构拆分角度看，主机可分为上壳、下壳、前面板、镜头组件、按键板、电源模块、主板、散热风扇和底部脚垫。上下壳之间通过螺丝柱与卡扣配合，螺丝柱位置需要避开内部电路板和散热通道；脚垫分布在底部四角，起到防滑、减震和垫高作用，垫高高度同时影响底部进风空间。前面板与主体壳体的配合需要控制接缝均匀度，镜头孔与镜头组件之间还要预留装配间隙，避免热胀冷缩时产生异响。

　　这类设备主要用于客厅、小型会议室、教室或临时展示空间，能够把视频信号投射到墙面或幕布上，形成大尺寸画面。与现代超薄智能投影相比，老款机型体积更大、接口更偏向传统视频输入，内部结构也更强调独立散热和实体按键可靠性。建模过程中，外观面需要还原黑色机身的哑光质感、镜头玻璃的透明层次、遥控器按键的分区以及电源线的柔性形态；结构面则要关注壳体壁厚、螺丝柱位置、格栅开孔和接口避让。

　　安装边界方面，桌面摆放时要确认机身宽度、深度和支脚调节范围；吊装使用时，底部支架孔位需要与通用吊架匹配，孔距和承重面必须在模型中明确表达。背部接口区域不能紧贴墙面，否则线材插拔困难，也会阻碍热风排出。若将该模型用于场景搭建，可配合幕布、电视柜、音响和沙发组成完整家庭影院空间；若用于结构学习，则可重点观察老式投影设备在散热、光路保护、人机按键和外接配件之间的平衡方式。
