长条式空气通风口格栅结构设计

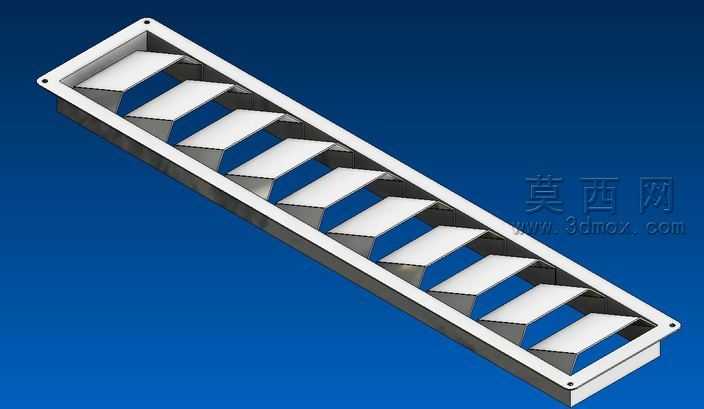

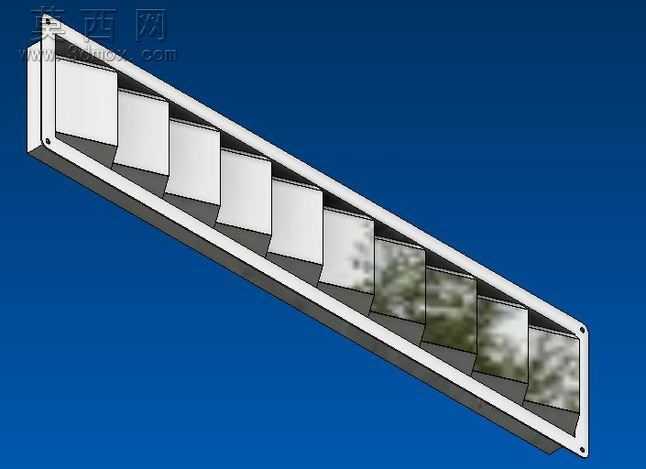

本款空气格栅采用三维参数化建模方式完成整体设计，建模过程中先以基准面定位外框的整体轮廓，通过拉伸命令生成带安装孔的长条形外框基体，外框边缘做了微小的圆角过渡处理，避免安装使用过程中出现锐边划伤的问题。格栅内部的导流叶片采用等距阵列的方式排布，每片叶片都带有统一的倾斜角度，既可以保证通风过程中的气流导向效果，也能避免外部杂物直接进入通风管道内部，叶片与外框的连接位置做了加厚处理，提升整体结构的抗形变能力。建模完成后对模型进行了真实材质赋予，外框和叶片统一采用哑光金属材质，调整材质的粗糙度和反光参数，还原金属配件的真实质感，渲染时采用深蓝色纯色背景突出模型主体，通过多角度光源打光，清晰展现格栅的整体结构和叶片排布细节。设计过程中充分考虑了通风口的实际使用场景，整体结构简洁规整，没有多余的冗余结构，既可以满足通风导流的功能需求，也兼顾了安装的便捷性，外框两端预留的安装孔位可以直接适配常规的通风口安装尺寸，不需要额外进行打孔改造。叶片的倾斜角度经过反复调整验证，在保证通风效率的同时，也能起到一定的遮挡视线、阻挡大颗粒杂物的作用，整体结构强度经过受力模拟验证，能够满足日常通风场景下的使用强度要求，不会因为长期气流冲击出现叶片变形或者外框弯折的问题。
