工业切割板组件结构设计方案

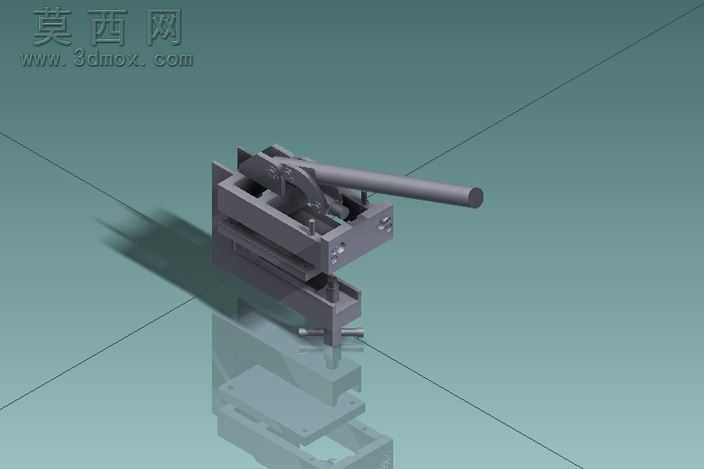

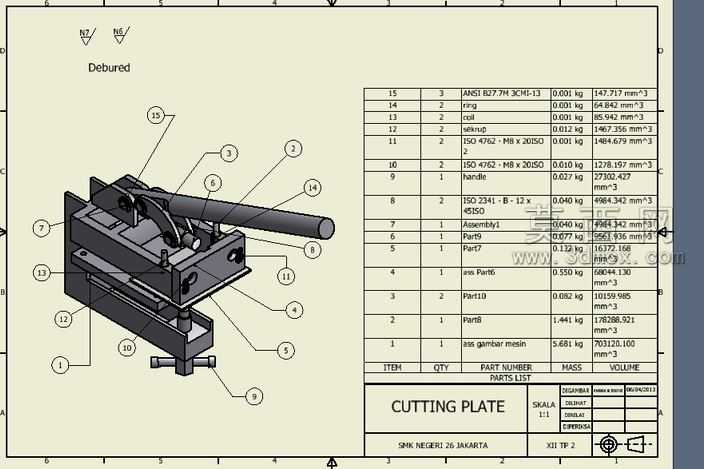

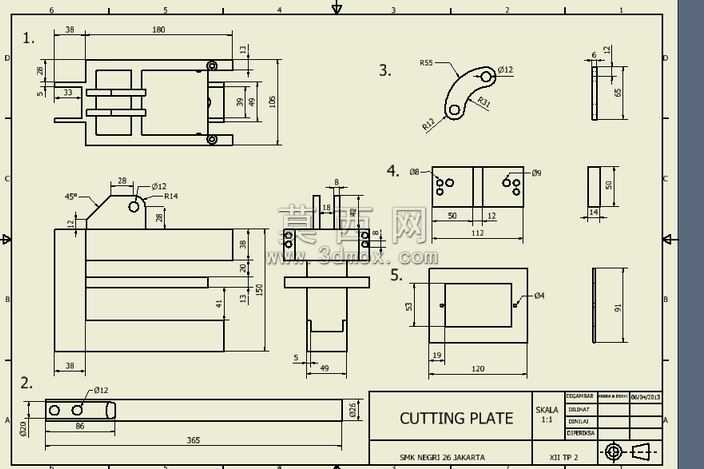

本切割板组件采用三维参数化建模方式完成整体设计，建模过程中先依据加工工艺需求梳理各零件的功能边界，将整套结构拆分为主承载基板、定位弯板、连接支架、安装块、侧封板五个独立零件，分别完成单体建模后再进行虚拟装配校验。建模阶段严格遵循机械制图投影规范，同步完成多视角工程图的尺寸标注，所有形位公差、安装孔位、配合尺寸均对应实际加工精度要求，主基板长度方向尺寸设置为365mm，各安装孔的中心距、孔径参数均预留标准加工余量，避免后续生产出现装配干涉问题。材质设定上，主承载切割板选用高强度冷轧钢板作为基础材质，表面做防锈磷化处理，定位弯板采用45号钢调质处理，连接紧固件选用标准不锈钢件，不同零件的材质属性在建模软件中分别赋予对应的密度、弹性模量参数，可直接用于后续的结构力学仿真校验。结构设计层面，主基板采用平板式承载结构，边缘设置定位销孔用于快速对位安装，上方的连接支架采用双侧立板加横撑的结构形式，既保证整体支撑强度，又预留出足够的切割操作空间；定位弯板采用圆弧过渡结构，两端设置同轴安装孔，可实现角度微调功能，适配不同规格的加工物料定位需求；安装块采用台阶式结构，可嵌入基板的预留槽位内实现快速固定，侧封板用于封闭结构侧边的空隙，避免加工碎屑进入结构内部造成卡滞。设计过程中充分考虑加工可行性，所有折弯结构的内圆角均匹配标准钣金折弯工艺参数，钻孔结构均设置标准倒角，无特殊加工难度的异形结构，整套模型可直接导出工程图用于线下生产，也可导入装配场景作为工装工位的标准组件使用，整体结构兼顾承载强度、安装便捷性与维护便利性，可适配常规板材切割工位的定位承载需求。
