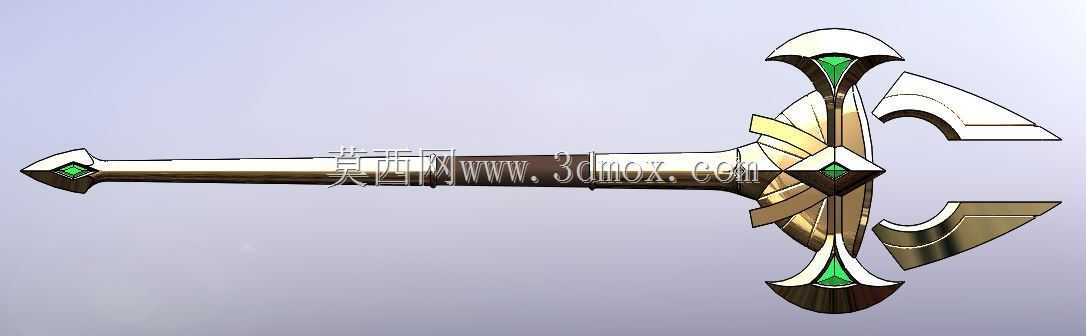

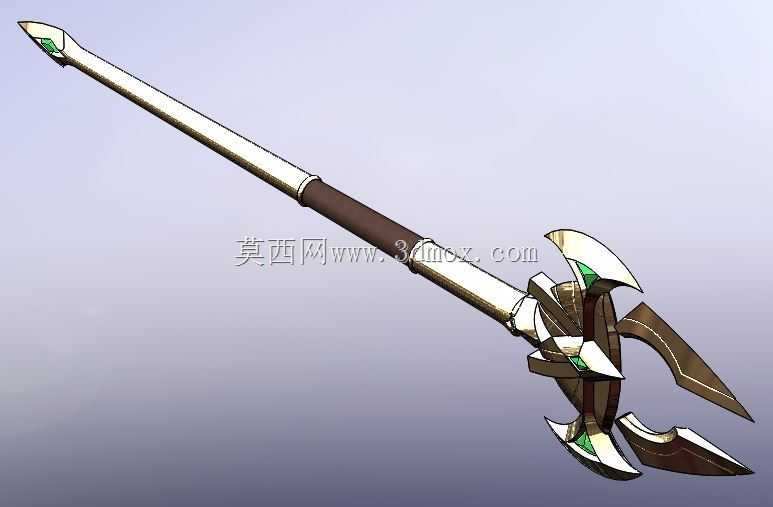

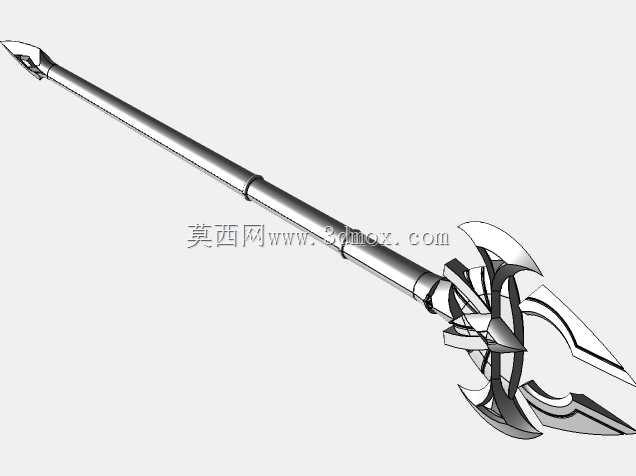

英雄联盟Azir长柄武器道具结构设计

　　该长柄武器道具的三维结构设计，核心围绕游戏IP实体化落地的工程需求展开，区别于纯概念美术设计，整个建模过程优先兼顾后续不同加工场景的可实现性，既能够支撑3D打印小比例手办的制作，也可适配影视道具、cosplay装备的等比例放大生产。从结构拆分逻辑来看，整支武器被划分为枪尖、长柄杆身、握持段、尾部刃组四个独立模块，各模块之间预留了标准的插接配合边界，枪尖根部设计有直径8mm的圆柱定位凸台，对应长柄杆身前端的沉孔，装配后可通过厌氧胶粘接固定，也可在凸台侧壁加工M3螺纹孔，采用紧定螺钉实现可拆卸连接，方便后续运输与局部损坏后的替换。长柄杆身主体采用等直径圆管结构，基础外径设定为20mm，在1:1等比例制作场景下，

　　整支武器总长度控制在1800mm，杆身中段包裹的握持段长度为280mm，外径放大至28mm，表面预留0.5mm的包胶层厚度，实际使用时可缠绕防滑带或者包覆软质橡塑材料，提升握持的摩擦力与舒适度。尾部的多刃组合结构是整个设计的难点，该部分由中心基座、三枚主刃片、两枚装饰尖刺组成，所有刃片均采用薄壳结构设计，壁厚均匀控制在2.5mm，既能够保证打印或者注塑加工时的材料流动性，也可避免实心结构带来的整体重量超标问题。中心基座与长柄杆身的连接端设计有四方轴结构，相比圆柱连接能够承受更大的周向扭矩，防止挥舞过程中尾部刃组出现松动偏转。刃片与基座的连接位置全部设计有定位卡槽，每片刃片根部设置两个定位柱，对应基座上的定位孔，

　　装配时可先通过定位柱完成预固定，再进行粘接或者焊接，大幅降低多零件组装的对位难度。从实际应用场景来看，该结构不仅可用于线下主题展的陈列道具，经过刃口圆角钝化处理后，也可作为舞台演出的手持道具使用，所有外露的尖锐棱边均预留了R2-R5的圆角加工余量，避免使用过程中出现划伤风险。针对小比例手办的制作需求，建模时所有特征均做了最小壁厚校验，当模型缩小至1/6比例时，最薄的装饰尖刺位置厚度仍有0.4mm，满足光固化3D打印的最小成型要求，不会出现打印后特征断裂的问题。整个模型的曲面过渡全部采用G2连续处理，杆身与枪尖、尾部基座的衔接位置无明显折角，后期进行表面喷涂处理时，能够获得流畅的光影过渡效果。装饰性的绿色嵌件位置设计有独立的凹槽结构，

　　嵌件可采用透明树脂材料单独打印后嵌入，无需后期分色喷涂，降低了后期处理的工艺难度。针对不同的加工工艺，模型也预留了对应的调整空间，采用机加工方式制作金属版本时，可将杆身替换为标准铝合金圆管，尾部刃组采用铝板线切割后焊接到基座上，能够大幅降低加工成本；采用玻璃钢翻模制作大型道具时，薄壳结构的内部可填充轻质泡沫材料，在保证结构强度的同时将整支道具的重量控制在1.5kg以内，满足长时间手持使用的需求。结构设计过程中还对整体的重心位置做了优化，通过调整尾部基座的内部镂空率，将整支武器的重心控制在握持段前方30mm位置，手持时不会出现头重脚轻或者尾部下坠的问题，挥舞操控的手感更加均衡。
