海克斯科技主题角色武器道具结构设计

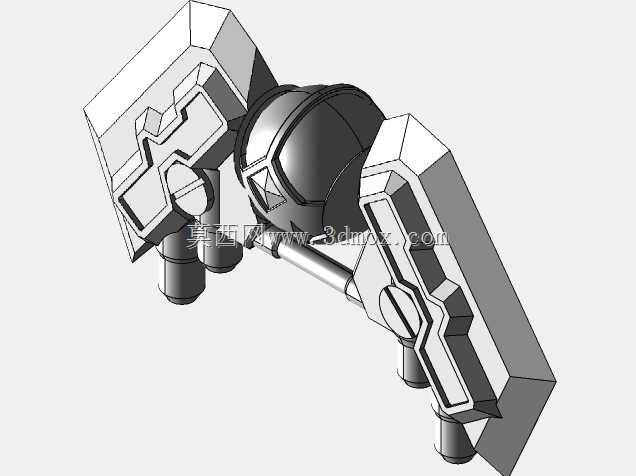

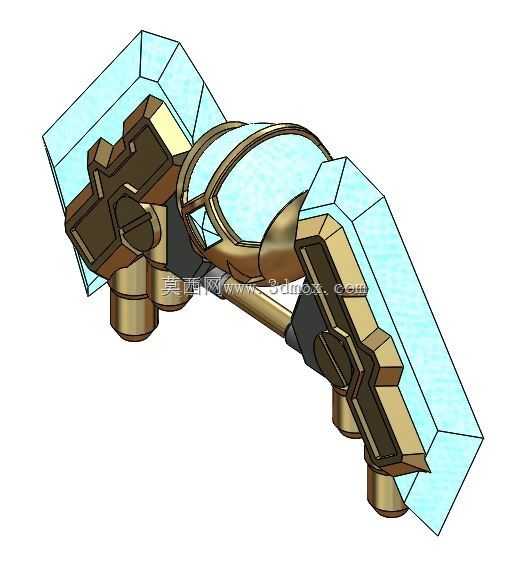

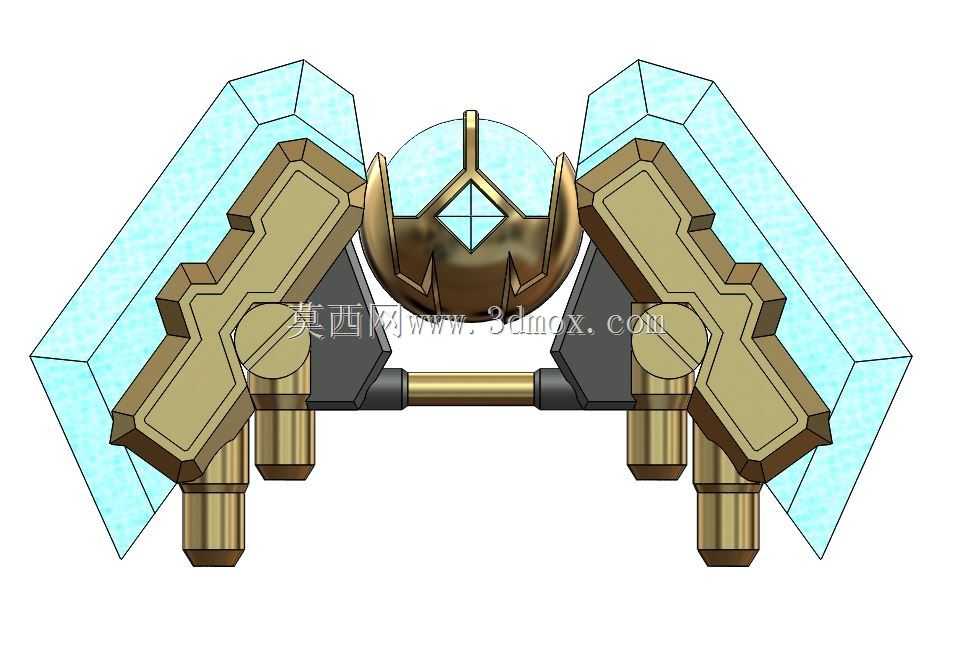

　　该道具原型取自MOBA游戏内战士型角色的近身兵刃，整体采用双锋对称布局，核心由金属承力骨架、两侧晶能刃片与中部握持转轴三部分构成，建模阶段优先拆分了硬表面切削结构与非金属嵌件的装配边界，方便后续拆分件做光固化3D打印或者硅胶翻模量产。从实际落地场景看，这类结构既可以作为1:1cosplay道具的内部支撑骨架，也可缩放比例后做GK手办的分色原件，还能给主题桌游做战棋棋子的改件参考，不同使用场景下对壁厚和安装位的要求差异较大，建模时特意把所有受力连接位做了0.8至2毫米的可调余量，避免小比例打印时出现脆断，大比例手持时出现结构形变。

　　刃部的晶质构件没有做一体化实心建模，而是在内部预留了0.5毫米的浅槽，后续可粘贴透光亚克力片或者滴胶做发光效果，金属骨架部分的棱角全部做了硬边卡线处理，转折处预留R0.3至R1的铸造圆角，既还原游戏原画里的硬朗科幻质感，也避免翻模时出现尖角崩缺。中部的握持转轴并非装饰结构，实际装配时可穿入M3规格的螺丝与阻尼垫片，让两侧刃片实现小角度的开合转动，提升道具把玩时的互动性，转轴两端的圆柱凸台做了沉孔设计，安装后螺丝端面可完全隐藏，不会破坏外观面的整体质感。

　　尺寸边界方面，整器全长控制在420毫米左右，最大宽度180毫米，握持段直径适配成年男性手掌围度，约32毫米，所有外凸棱角距离握持中心的最小安全距离大于35毫米，手持挥舞时不会磕碰手腕。晶能刃片的最薄处控制在3毫米，若做发光版本可在槽内预埋0603规格的LED灯珠与细导线，导线可顺着中部金属骨架的预留走线槽引至底部手柄内，手柄内部预留了2节7号电池与微型微动开关的安装空间，不需要额外破坏外观结构。

　　建模过程中所有装配面都预留了0.1至0.2毫米的公差间隙，不同材质的构件拆分时完全遵循拔模方向，金属色构件的分模线全部隐藏在棱角转折的背光面，透明晶刃部分单独做了抛光面处理，没有多余的加强筋外露。针对不同的加工工艺，结构也做了适配：如果采用CNC加工铝合金做金属版本，可直接在骨架上攻丝安装转轴；如果采用树脂打印，可把受力位替换成预埋铜螺母；如果做注塑量产，所有壁厚都控制在1.5至4毫米的均匀区间，避免出现缩水印和填充不足的问题。

　　道具表面的纹理没有采用冗余的浮雕设计，而是通过不同面的转折落差来区分金属做旧与晶体质感，金属部分的平面预留了后期做拉丝、渗线做旧的基准面，晶刃部分的外表面做了轻微的斜面倒角，光线照射时可形成均匀的折射效果，不会出现平面反光发闷的问题。两侧刃片的对称度在建模时通过基准轴镜像约束，整体形位公差控制在0.1毫米以内，装配后不会出现高低差影响视觉效果。底部的三个圆柱凸台除了作为外观装饰，也可作为整器摆放时的支撑脚，配合定制的亚克力底座可直接作为桌面摆件，凸台端面做了防滑的沉台纹理，摆放时不会出现打滑偏移。
