弯管一体式传感器安装马鞍架

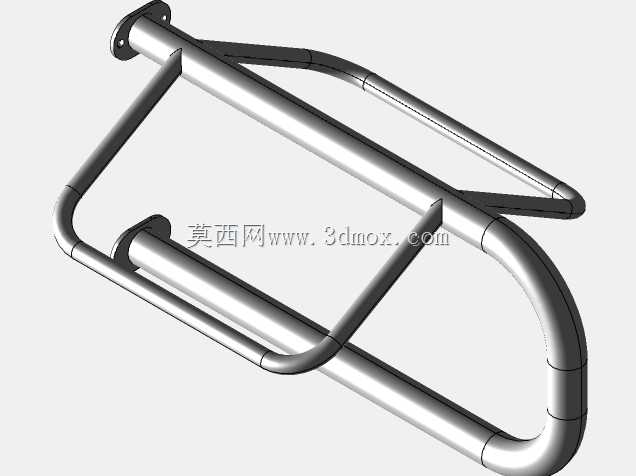

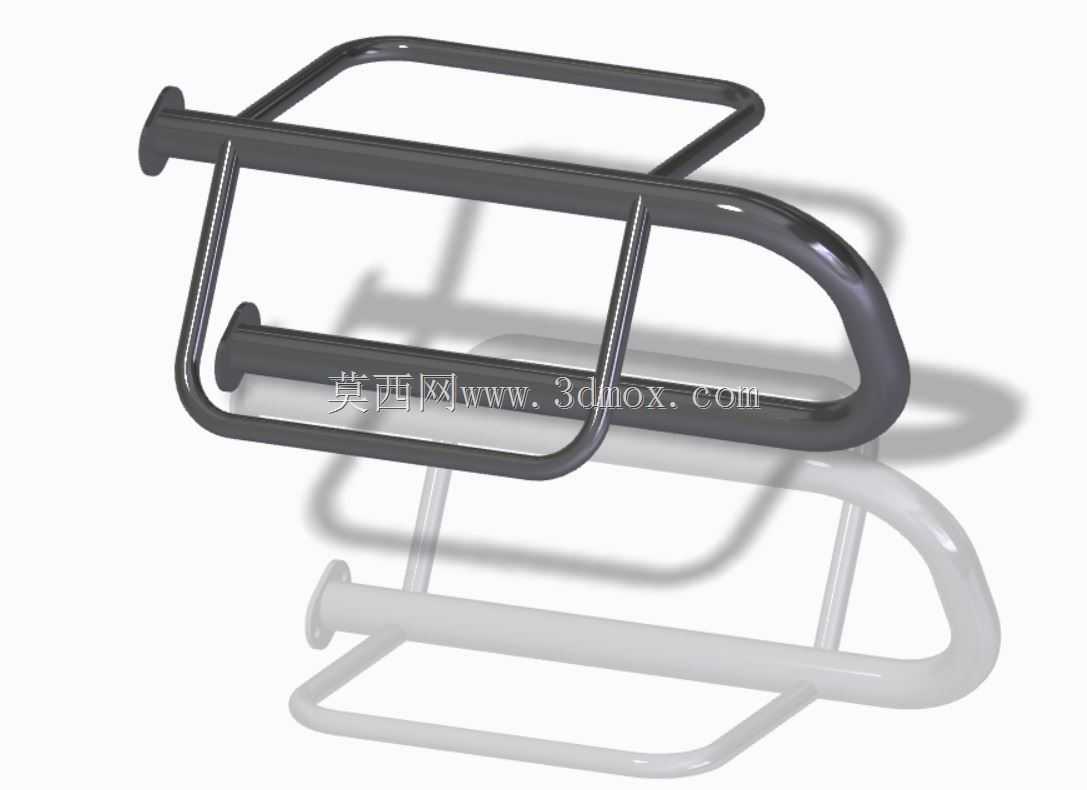

　　该构件属于现场传感检测环节常用的跨装式支撑件，整体采用圆管弯折成型，主体由一根横向穿杆和一个闭合框形弯架组成。横向穿杆承担主轴定位与铰接功能，端部形成限位轴头，可穿过被安装件的孔位或衬套，防止支架沿轴向窜动；闭合框形弯架则围出避让空间，使传感器、线缆接头或小型检测头能够置于框内，避免安装后与周边运动件发生刮碰。

　　从实际使用看，这类马鞍架多用于输送线、料道、辊道、设备侧板或管廊附近，当检测元件需要跨过一个凸起结构、梁边或辊面时，普通直板支架往往需要额外垫高，而弯框结构可以直接“骑”在边界上，把受力点分散到两侧。横向穿杆插入安装座后，支架可绕杆轴进行小角度俯仰调整，待检测方向对准后再通过侧面紧固件锁死，因此在光电开关、接近开关、磁性开关等轻型传感器的布置中比较方便。

　　结构设计上没有采用板件焊接，而是以连续弯管为主，优点是成型路径简单、棱角少、整体重量低，圆管截面在各个方向上的抗弯能力较均衡。框形部分在转角处保留圆弧过渡，可降低弯折处的应力集中，同时避免锐边划伤线缆。穿杆与框体连接区域形成近似双支撑的受力关系，当传感器安装在框体中部时，载荷可通过两侧弯臂传递到穿杆，再由穿杆传递到基础支座，悬臂长度相对可控。

　　安装边界方面，需要重点校核横向穿杆的有效长度、轴头直径以及框体内空尺寸。穿杆长度决定了可穿过的支座厚度或双墙板间距，轴头直径则与安装孔、衬套或开口销槽直接相关；框体内宽、内高和底部开口范围决定了能够容纳的传感器外形及接线空间。若现场需要把支架跨装在方管、圆管或设备护边之上，底部开口宽度必须大于被跨接件的外形尺寸，同时保留装配间隙。框体上方或侧面可根据传感器类型开设安装孔、腰形孔或焊接螺母，用于微调检测距离。

　　选型时不能只看静态承重，还要结合设备振动、冲击和反复调整的频次判断。圆管支架在轻载检测场景下足够，但如果传感器质量较大、设备启停冲击明显，应增加穿杆直径或在框体外侧设置加强筋，并在锁紧位置采用防松垫圈、双螺母或顶丝结构。线缆走向也应提前纳入布置，框形空间内要预留弯曲半径，避免导线在支架俯仰调整时被夹在弯管与基础之间。

　　三维建模时，弯管中心线应先按实际避让路径建立，再统一赋予外径和壁厚，这样能准确反映折弯顺序和最小弯曲半径。穿杆与框体交接处需按真实工艺处理为相贯或焊接连接，端部轴头、倒角和止动结构要单独表达，以便工程图中直接标注配合尺寸。装配验证阶段应把传感器模型、紧固件和被安装基础一并放入，检查支架在极限摆动角度下是否与护罩、链条、辊筒或料件干涉，尤其是框体下缘与运动件之间的安全间隙。

　　该构件的价值不在复杂传动，而在于用简洁的弯管形态解决跨边安装、角度调节和线缆避让三个现场问题。结构越简单，越需要在尺寸链、受力路径和装配顺序上考虑周全，否则现场会出现穿杆长度不足、框体干涉、锁紧后偏转等问题。对于设备改造项目，这种支架还可以依据现场梁边形状快速调整弯框尺寸，在不破坏主体设备的前提下完成传感器加装。
