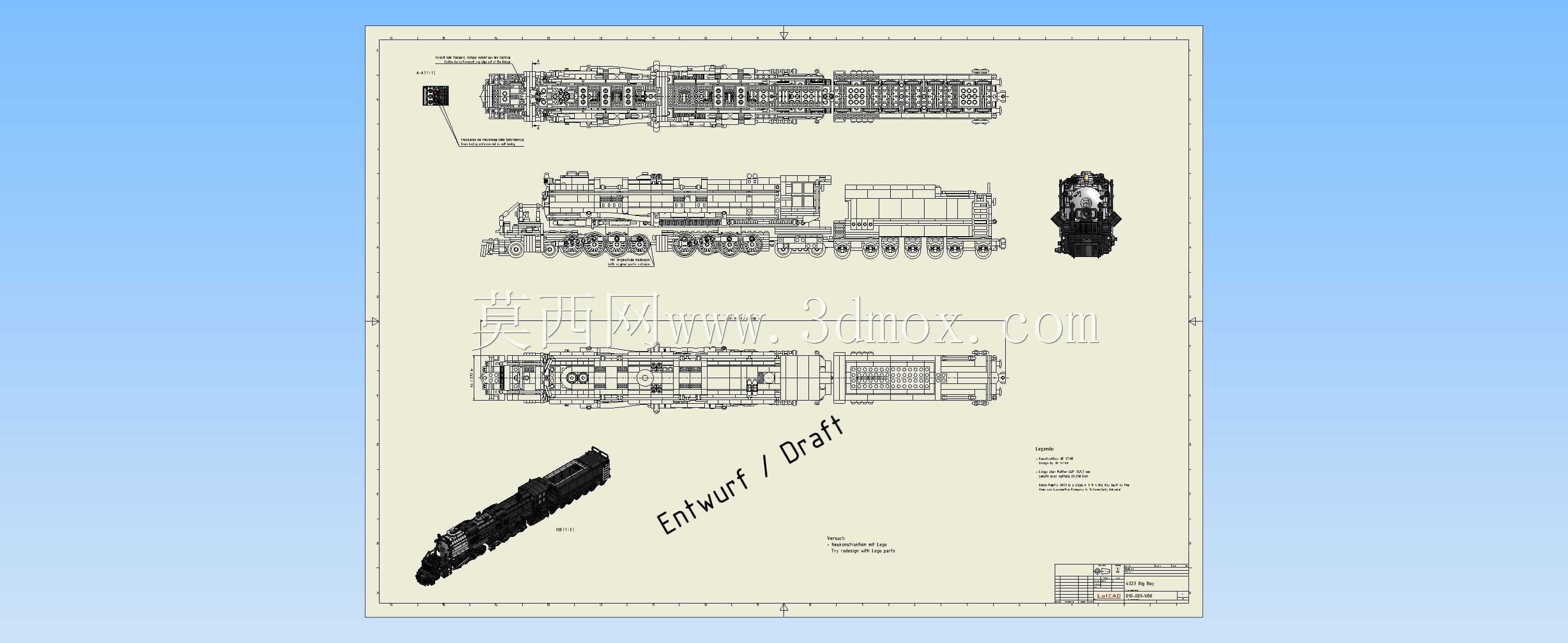

联合太平洋X4023蒸汽机车结构设计方案

　　在干线重载铁路运输的场景中，大轴重蒸汽机车曾是跨区域大宗货物长距离输送的核心动力装备，本次呈现的X4023型机车结构方案，针对高牵引负荷下的持续运行需求完成整体构型设计，覆盖走行部、锅炉总成、司机室、煤水车四大核心模块的结构匹配。从实际运用场景出发，该型机车定位为干线货运牵引动力，需适应长交路运行中复杂的线路条件，包括小半径曲线通过、大坡度区段牵引、持续高速运行的结构稳定性要求，因此在走行部设计阶段，采用多轴动轮搭配导轮、从轮的组合式转向架构型，动轮组采用大直径整体碾钢轮设计，兼顾高速运行时的轮轨接触平顺性与大牵引力传递需求，导轮与从轮组承担曲线通过时的导向与车体载荷分配功能，降低轮缘磨耗与脱轨风险。

　　车体部分的设计围绕锅炉总成的安装边界展开，锅炉作为蒸汽机车的动力核心，其火箱、烟管、汽包的布局直接决定整车重心高度与轴重分配，设计过程中通过调整锅炉纵向安装位置，将整车重心控制在动轮组中心区域，保证各动轮轴重偏差控制在允许范围内，避免单轴过载引发的轮轨损伤。司机室布局充分考虑乘务员长时间作业的操作便利性，各类汽门、制动阀、仪表的安装位置符合人体操作范围，同时预留足够的观察视野，方便乘务员瞭望线路信号与前方轨道状态。煤水车与机车本体采用铰接式连接结构，既保证两者在曲线通过时的相对转动自由度，又能可靠传递煤水车的储备燃料与水的重量，提升机车整体粘着重量利用率。在细节结构设计上，走行部的弹簧悬挂系统采用多板簧组合搭配均衡梁结构，

　　可将线路不平顺引发的振动在各轴间均匀分配，降低车体振动幅度，提升运行平稳性；阀动装置采用精密的连杆配气结构，可根据运行工况精准调整汽缸进汽量与配气正时，保证蒸汽能量利用效率，同时所有运动铰接点均预留润滑脂加注通道，适配野外长交路运行的维护需求。整车外形尺寸的确定充分考虑铁路建筑限界要求，车体宽度、高度、车顶设备突出量均严格符合干线铁路限界规范，保证在各类桥梁、隧道、站台区段的通行安全，车钩安装高度符合标准轨距铁路的连挂要求，可与各类货运车辆实现可靠连挂。从结构建模的逻辑来看，该方案先完成核心动力模块的尺寸链校核，再逐步叠加走行部、附属结构、外装部件，所有部件的安装接口均预留合理的装配公差，既保证生产制造阶段的装配可行性，

　　也为后续运维阶段的部件更换预留操作空间。针对机车运行中高温高压部件的热胀冷缩问题，锅炉与车架的连接采用滑动支座结构，允许锅炉在冷热态下沿纵向自由伸缩，避免热应力引发的结构变形；烟箱与排烟装置的密封结构采用耐高温密封材料，保证高温烟气不会泄漏至司机室区域，提升作业环境安全性。排障器的安装高度与结构强度符合干线运行要求，可有效排除线路上的小型障碍物，避免异物卷入走行部引发行车事故。整体结构的受力传递路径清晰，牵引力从汽缸活塞杆经十字头、连杆传递至动轮，再通过轮轨接触转化为整车前进的动力，制动力则通过基础制动装置作用于各轮对，保证大载重下的制动距离满足运行安全要求。
