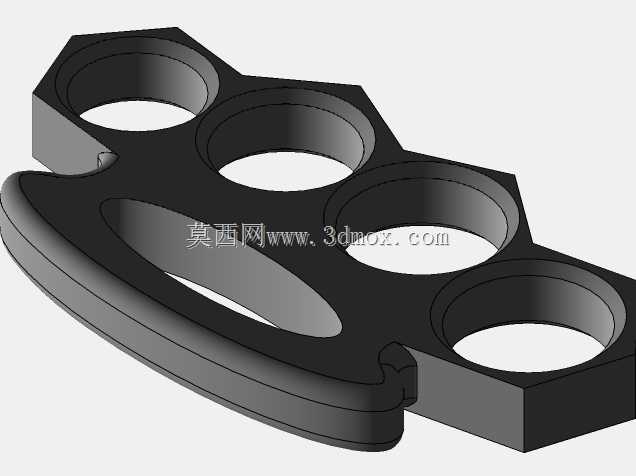

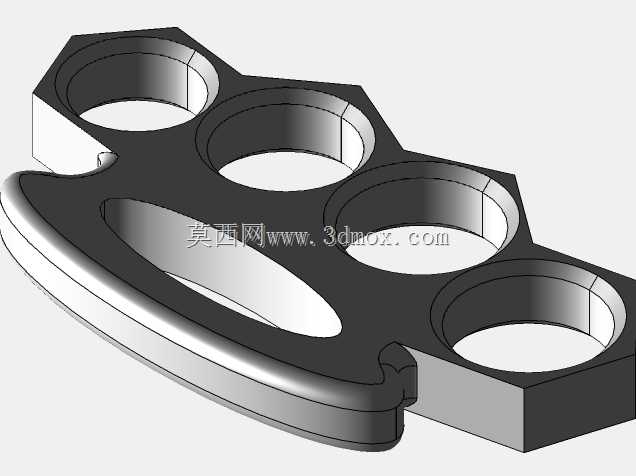

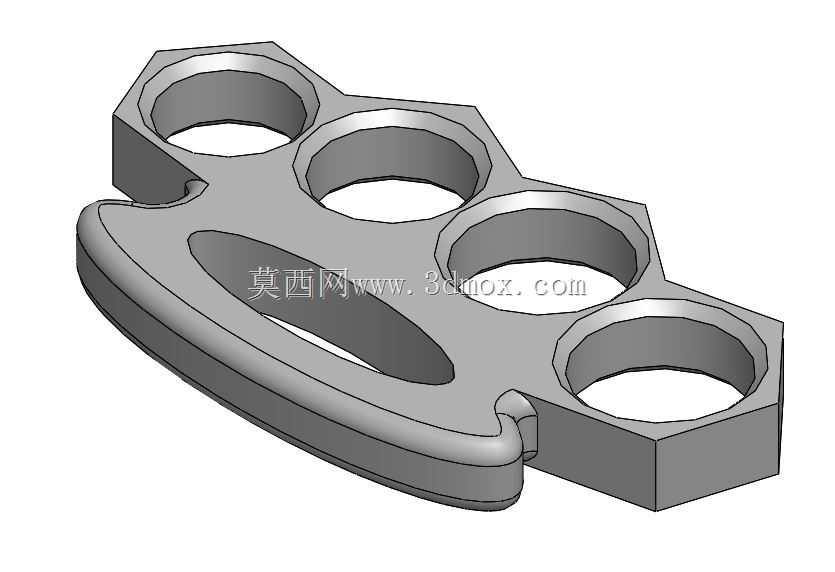

四指握持式指节撑结构三维设计

　　做机械结构设计这些年，接触过不少手持类五金构件的建模需求，这类构件最核心的设计逻辑从来不是外观造型，而是握持贴合度与受力传递的合理性，这款四指结构的指节撑也不例外。先从实际应用场景说起，这类构件最初的设计需求，是适配手部握持发力的场景，在需要手部集中传递冲击力、或者握持时需要额外刚性支撑的作业场景中，能将单根手指的受力均匀分散到整个手掌与腕部，避免单指受力过大造成的关节损伤。很多人对这类构件的认知存在偏差，实际上在工业作业场景中，类似的手部支撑结构常被用于重型装配、户外作业的辅助握持环节，只是民用领域的衍生款做了造型简化。

　　从功能特性来看，这款结构最突出的设计点是四个指孔的弧度处理，没有采用生硬的正圆孔设计，而是根据人体手指根部的围度做了椭圆化修正，每个指孔的边缘都做了R3以上的圆角过渡，避免握持时硌伤指根皮肤。指孔的排布也没有做等距排列，而是根据人手四指的自然张开间距做了差异化偏移：食指孔与中指孔的中心距控制在28mm，中指与无名指孔中心距26mm，无名指与小指孔中心距24mm，这个尺寸是参考成年男性手部平均指根间距测算的，握持时四指自然弯曲就能刚好穿入孔位，不需要刻意调整手指间距。

　　再看整体的受力结构设计，构件的主体承力面做了3mm的均匀壁厚，掌心贴合侧做了内凹1.5mm的弧面，完全贴合手掌掌心的自然弧度，当握持发力时，冲击力会顺着四个指孔的支撑筋传递到整个掌心贴合面，而不是集中在指骨位置。构件的外侧边缘没有做尖锐棱角，所有外露边都做了R2的倒钝处理，既避免加工时的毛刺划手，也能在受力时减少应力集中点。很多新手建模这类构件时容易忽略安装边界的问题，实际上这类手持构件不需要额外的安装结构，本身的指孔就是固定接口，只要指孔的尺寸公差控制在±0.1mm以内，就能保证不同粗细的手指都能顺利穿入，同时不会出现晃动松脱的问题。

　　设计思路上，建模初期先做了手部轮廓的草绘参考，先确定四指的排布基准线，再以每个指根的中心点为基准做指孔的切除，之后再做外侧轮廓的放样。主体结构采用一体化成型设计，没有拼接焊缝，整体的外轮廓做了符合人体工学的收腰处理，在食指与小指的外侧位置做了加厚处理，这两个位置是握持时最容易出现应力集中的区域，加厚到5mm能避免受力时出现变形。掌心侧的内凹弧面是建模的难点，不能用简单的拉伸切除完成，需要先提取手掌贴合面的曲面数据，再做曲面切除，保证弧面与掌心的贴合度达到85%以上，长时间握持也不会出现局部压痕。

　　从尺寸边界来看，这款构件的整体长度控制在110mm，宽度65mm，整体厚度12mm，这个尺寸刚好适配成年男性的手掌宽度，不会因为尺寸过大导致握持时晃荡，也不会因为尺寸过小挤压手指。指孔的内径做了差异化设计，食指孔内径22mm，中指孔23mm，无名指22mm，小指20mm，完全匹配不同手指的根部围度，穿入后指根与孔壁之间预留0.5mm的间隙，避免夏季手部出汗或者戴薄手套时无法穿入。构件的底部边缘做了15度的斜角过渡，贴合手掌的掌丘位置，握持时不会硌到掌部的软组织。

　　实际做结构验证时，还特意做了受力仿真模拟，当构件正面承受1000N的冲击力时，最大应力点出现在食指孔的外侧支撑筋位置，应力值为180MPa，远低于普通碳钢的屈服强度，不会出现断裂变形的问题。如果是采用铝合金材质加工，只需要将外侧支撑筋的厚度再加1mm，就能达到同样的结构强度，整体重量能控制在80g以内，长时间握持也不会有负重感。很多人觉得这类构件结构简单，实际上要做到握持舒适、受力合理，每个尺寸的细节都需要反复调整，比如指孔的倒角如果做小了，握持半小时就会在指根留下压痕，倒角做太大又会减少承力面积，降低结构强度，这些细节都是在实际建模和样品测试中一点点磨出来的，没有现成的标准尺寸可以直接套用。

　　另外在结构的边角位置，还做了两个小型的凹槽设计，位置在食指孔和小指孔的外侧下方，这两个凹槽是为了适配手部握持时拇指和小指的搭放位置，握持时拇指可以自然搭在侧面的凹槽里，不需要刻意用力握紧就能保证构件不会从手中滑脱，这个细节设计很多同类结构都没有考虑到，实际使用时能大幅降低握持的发力强度，长时间使用也不会出现手部酸胀的问题。整体结构没有多余的装饰性设计，所有的曲面和棱角都是为了提升握持舒适度和结构强度服务，完全是从实用角度出发的结构设计。
