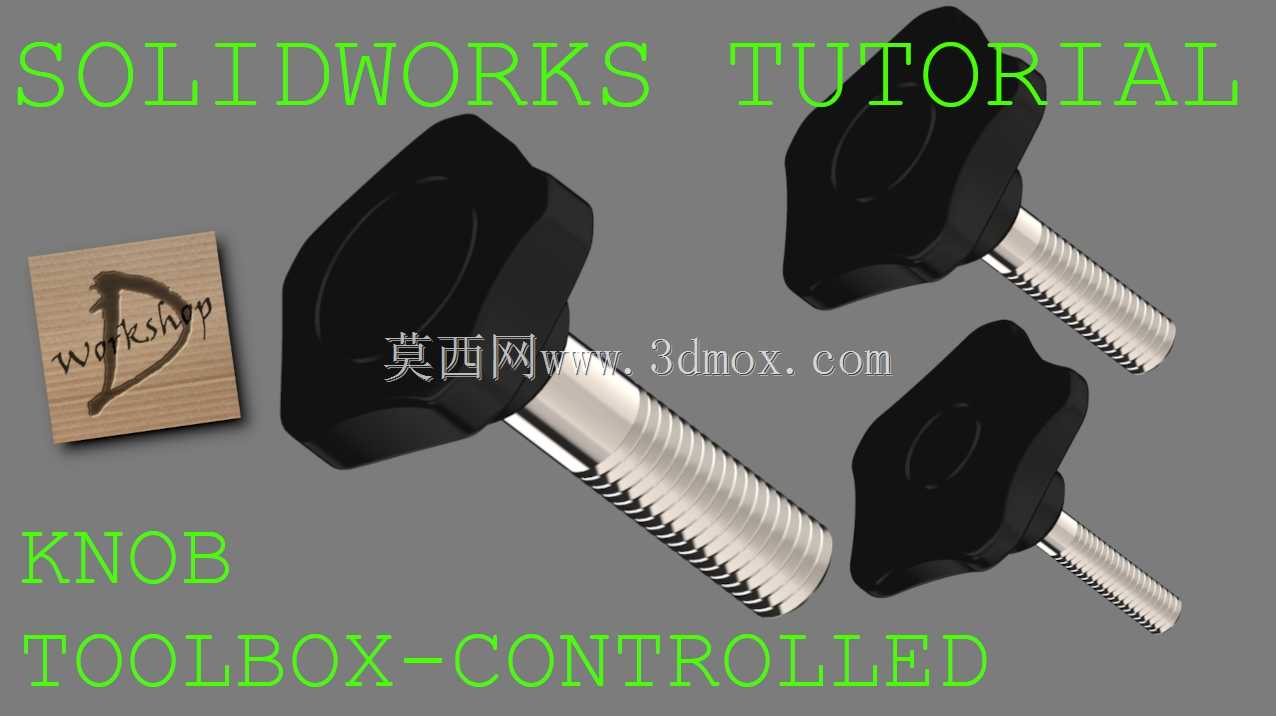

带螺栓调节结构的手拧控制旋钮

　　这类手拧控制旋钮在工业现场的应用场景覆盖极广，从各类检测设备的面板调节、工装夹具的快速锁紧，到小型实验装置的档位切换、输送线旁工位器具的位置固定，但凡需要手动完成松紧调节、无需额外工具辅助操作的部位，都能见到这类结构件的身影。和普通的滚花旋钮、蝶形旋钮不同，这款旋钮的尺寸规格完全由配套螺栓参数控制，属于可通过标准件库快速适配不同安装需求的结构，设计之初就考虑到了不同设备面板厚度、锁紧行程的差异化需求，不用针对每一种安装场景单独重新建模调整旋钮主体结构，只需要更换对应长度、螺纹规格的螺栓，就能完成整套旋钮的配置，大幅减少了重复建模的工作量，也降低了生产端的零件种类库存压力。

　　从实际使用的功能特性来看，这款旋钮的握持部分采用了带三个弧形凸边的非圆轮廓，和圆形滚花旋钮相比，手指拧动时的受力接触面积更大，即便手上沾有少量切削液、灰尘，也能施加足够的转动力矩，不会出现打滑的情况，操作时的施力方向更符合人体工学，长时间频繁调节也不会造成指尖的过度磨损。旋钮主体和金属螺栓的结合部位做了嵌入式的限位结构，螺栓和塑料旋钮主体之间不会发生相对转动，拧动旋钮时扭矩可以完全传递到螺纹副上，不会出现旋钮空转的问题，这一点在需要频繁锁紧、松开的工位上尤为重要，很多廉价的手拧旋钮就是因为嵌件结构设计不合理，使用一段时间后就会出现旋钮和螺栓脱开打滑的问题，直接导致整个操作件报废。

　　设计思路上，这款旋钮没有做多余的装饰性结构，所有外形轮廓都服务于实际操作需求：握持部分的边缘做了小圆弧过渡，没有尖锐的棱角，避免操作时划伤手部；螺栓的外露螺纹长度可以根据实际安装的面板厚度、需要的锁紧行程灵活调整，比如用在1.5mm厚的薄钢板设备面板上时，可以选择较短的螺栓，螺纹末端不会突出过长影响设备内部的走线或者其他零件运动；如果是用在多层叠合的工装板锁紧场景，就可以更换更长的螺栓，适配更大的夹紧厚度范围。安装边界方面，旋钮主体的最大外径控制在常规手动操作的舒适尺寸区间，安装时只需要在被固定件上开出对应螺纹规格的过孔或者螺纹孔，不需要额外加工复杂的安装沉槽，旋钮的基座端面是平整的，和被固定表面接触时压强分布均匀，锁紧后不会在被固定件表面压出明显的凹痕，对于表面有喷涂、阳极氧化处理的外观件来说，这种平整接触面的设计能很好地保护零件表面外观质量。

　　在实际的设备选型过程中，这类旋钮不需要搭配额外的操作工具，操作人员徒手就能完成调节，在设备调试、日常维护、工装换型的场景下，能大幅缩短操作时间，比如在生产线旁的检测工装调整环节，不用到处找扳手或者螺丝刀，直接用手拧动旋钮就能完成传感器位置、挡块位置的固定，换型效率能提升不少。建模过程中，旋钮主体的曲面轮廓做了连续的曲率过渡，不管是用于3D打印打样验证，还是开模注塑生产，都不会出现壁厚不均、曲面突变导致的成型缺陷，金属嵌件的位置也预留了足够的包胶厚度，注塑生产时嵌件不会因为注塑压力出现偏移，能保证成品的同轴度，避免拧动时出现偏心卡顿的问题。和需要工具操作的内六角、十字槽螺丝相比，这种手拧旋钮的操作门槛更低，即便是没有接受过专门工具使用培训的操作人员，也能快速完成锁紧和松开操作，不会因为工具选用不当拧花螺丝头，造成后续维护的麻烦。
