弧形弯曲螺旋弹簧结构设计方案

　　在非标自动化输送线的弧形转弯段、小型精密检测设备的浮动压紧机构、消费电子翻盖结构的扭力缓冲位，这类非直线布局的弹性施力场景里，常规直柱螺旋弹簧往往无法适配安装空间的曲率要求，容易出现弹簧与安装侧壁剐蹭、施力方向偏移、预压行程不足的问题，弯曲形态的螺旋弹簧就是针对这类场景开发的专用弹性元件。这类弹簧的核心功能是在弧形安装路径下提供稳定的轴向弹力，同时匹配安装空间的弯曲走向，不需要额外增加导向座来修正弹簧的伸缩轨迹，能有效压缩机构的整体占用空间，在小型化设备的结构设计里优势尤其明显。从实际使用场景来看，这类弯曲弹簧常被用在传感器的触发缓冲结构里，当检测头沿弧形轨迹靠近被测工件时，弹簧可以提供均匀的回弹力，避免检测头硬接触刮伤工件表面，

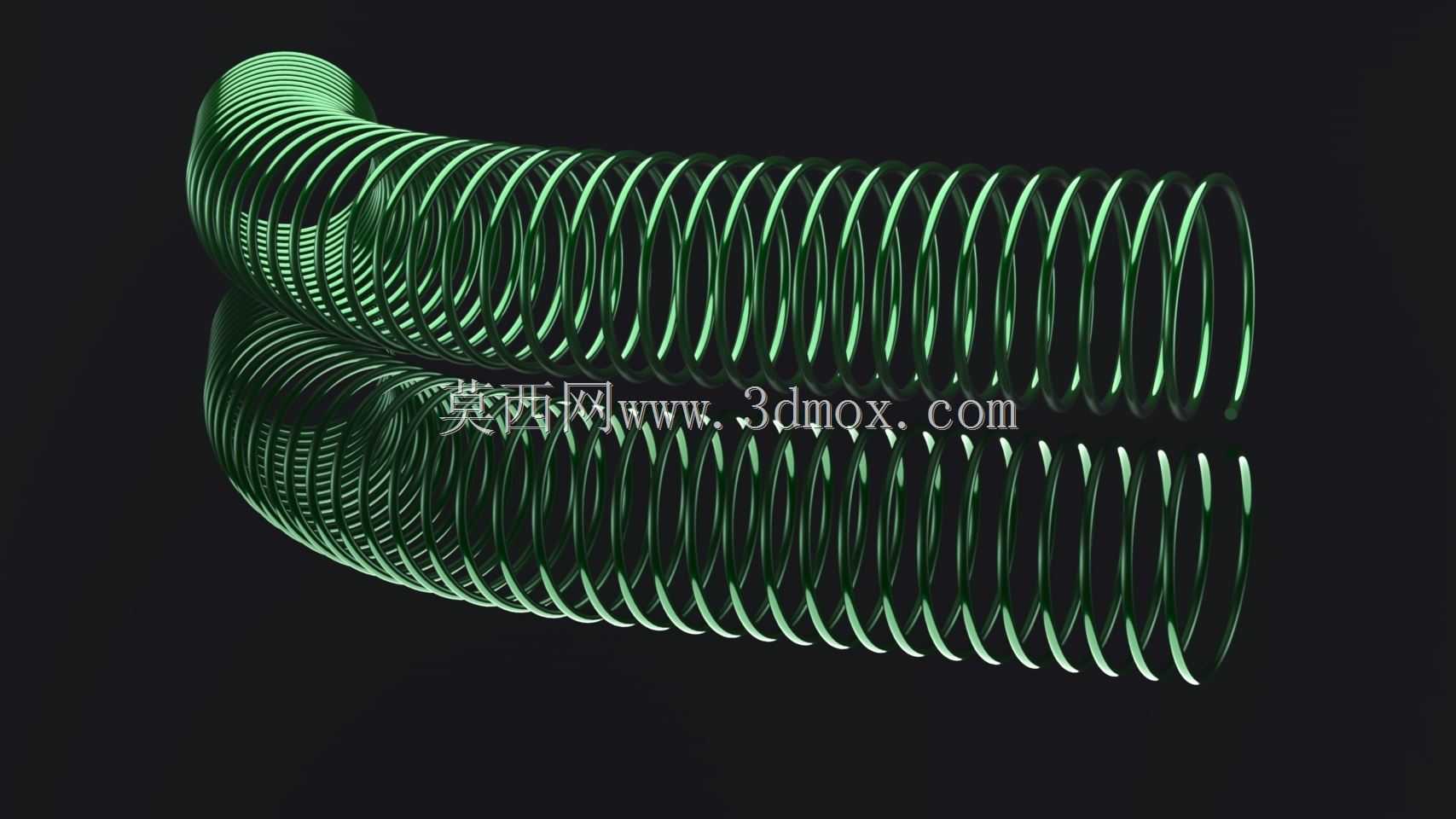

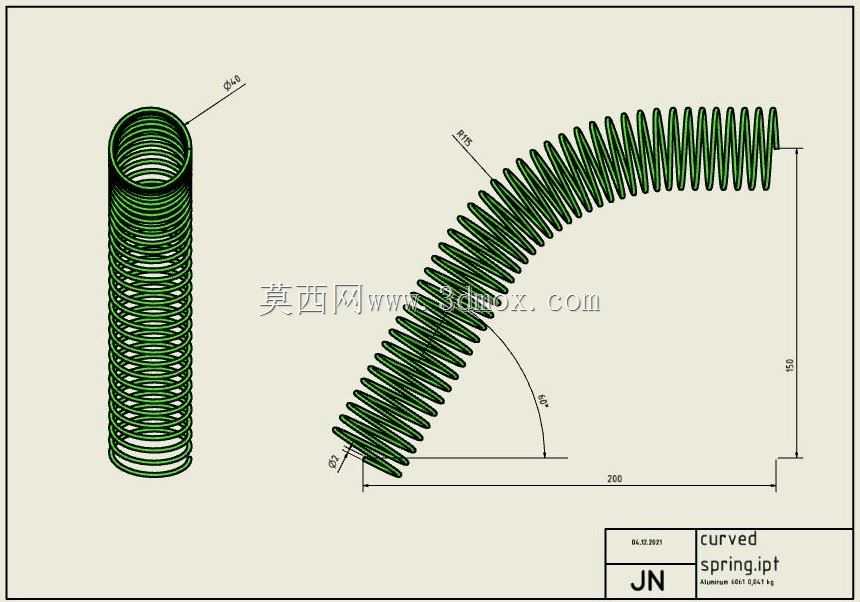

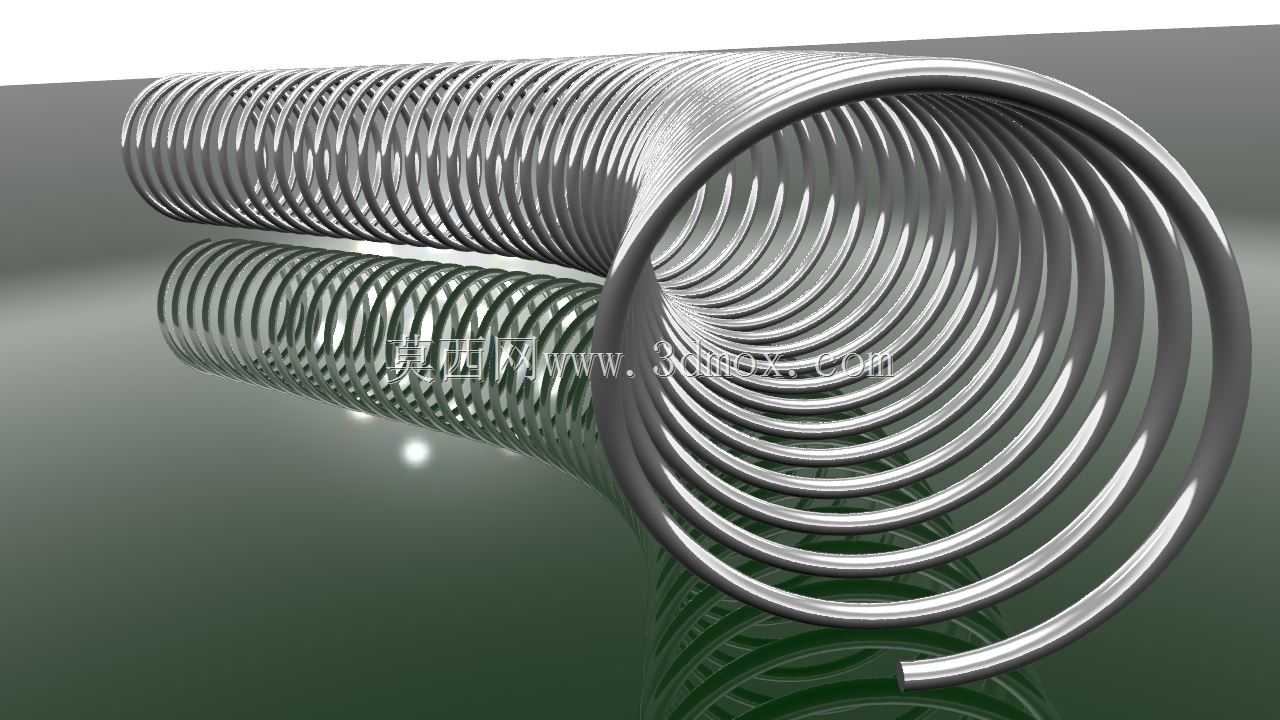

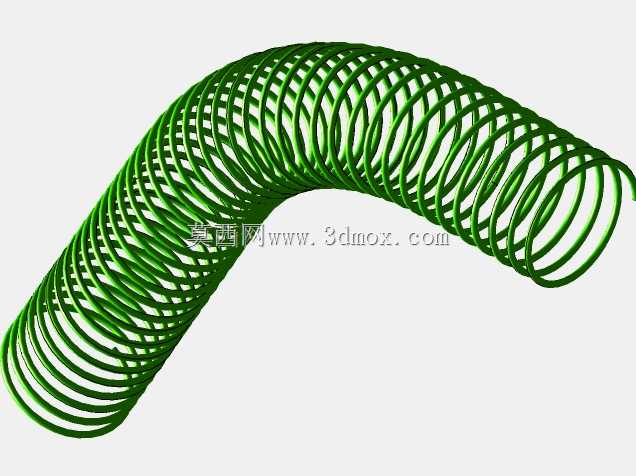

　　同时保证触发压力稳定在传感器的额定触发区间内，不会因为压力波动导致检测信号误触发。在设计这类弹簧的三维结构时，首先要确定的是弹簧中心线的空间曲率，这个曲率不是随意绘制的平滑曲线，需要匹配实际安装槽的走向，同时要保证弹簧在全压缩行程中，相邻簧圈不会出现干涉剐蹭——很多新手建模时只做自由状态下的弯曲形态，忽略压缩后簧圈的位移，实际装配后一压就卡滞，根本无法正常使用。建模过程中需要先绘制3D空间曲线作为弹簧的中心路径，这条路径的曲率半径要大于弹簧外径的1.2倍，避免弯曲段内侧的簧圈间隙过小，压缩时挤死。之后以垂直于路径端点的平面为基准绘制簧丝的截面轮廓，沿中心路径做扫掠生成簧圈主体，这里要注意扫掠过程中截面的方向要始终与路径切线保持垂直，

　　不然会出现簧丝粗细不均、圈距错乱的问题。簧圈的节距设置要结合弹力需求计算，弯曲段的节距要比直线段略大0.1-0.2mm，抵消弯曲变形带来的内侧圈距缩小量，保证整根弹簧的圈距在自由状态下均匀一致。从安装边界来看，这类弹簧的两端通常需要做并圈磨平处理，磨平段的长度要匹配安装座的定位槽深度，一般不小于1.5倍簧丝直径，保证弹簧受压时不会出现端部滑移脱出的问题。弹簧的整体外径要比安装槽的内径小0.3-0.5mm，预留出伸缩过程中的径向变形余量，避免弹簧外壁与安装槽内壁摩擦产生异响和磨损。在弹力匹配上，要结合弯曲段的曲率修正弹簧的刚度系数，因为弯曲形态的弹簧在受力时，除了簧丝的扭转变形，还会附加中心路径弯曲带来的附加变形，

　　刚度会比同参数的直柱弹簧低15%-20%，设计时要根据实际需要的预压力和工作行程调整簧丝直径和有效圈数，不能直接套用直弹簧的刚度计算公式。实际装配调试时，要先检查弹簧在自由状态下是否能自然贴合安装槽的弧形走向，不能有强行掰弯装配的情况，不然弹簧内部会存在初始内应力，长期使用后容易出现永久变形，弹力衰减过快。在工作行程范围内，要保证弹簧的压缩量不超过全压缩量的70%，预留足够的缓冲余量，避免冲击载荷下簧圈并死导致弹簧断裂。这类弹簧的表面处理通常根据使用环境选择，常规工业环境下做发黑防锈处理即可，如果是在潮湿或者有腐蚀的环境里使用，需要做镀锌或者镀镍处理，簧丝材质一般选用65Mn或者碳素弹簧钢，有疲劳寿命要求的场景可以选用不锈钢弹簧丝，保证长期往复伸缩下的使用寿命。
