数控加工工艺还原的雷神之锤实体结构

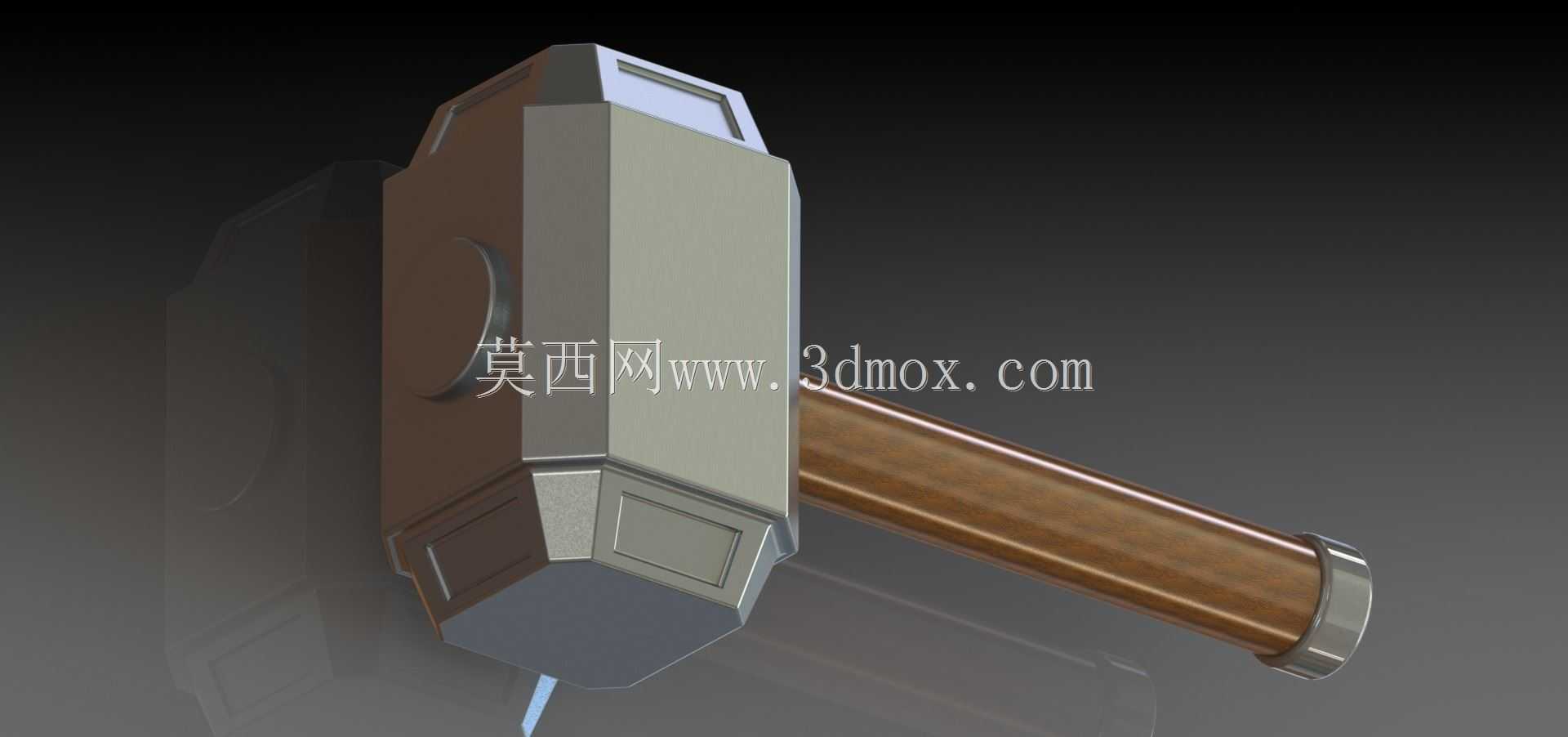

　　在数控加工实训教学、金属工艺品打样、工具结构逆向验证这类场景里，这类参照影视道具还原的锤类构件，往往是验证多轴加工走刀路径、金属表面处理工艺、异形构件装配公差的绝佳载体。不同于常规民用手锤的实用化设计，这款锤体的结构设计完全围绕数控加工的可实现性展开，先拆解锤身的几何构成：主体为带切角的多棱柱结构，六个主立面分别做了内凹的矩形装饰槽，棱边处做了45度倒角过渡，避免加工后锐边割手，同时也能在阳极氧化或者喷漆处理时减少边角积漆的问题。锤身顶部开有贯通的挂装孔，孔口做了沉台处理，既可以穿入挂绳做展示用，也能在装配时作为定位基准，找正锤身与锤柄的同轴度。锤身与锤柄连接的部位没有采用常规手锤的楔胀紧结构，而是设计了带定位止口的圆柱配合面，

　　配合面公差取H7/k6的过渡配合，装配时通过冷装工艺将木质或金属锤柄压入锤身，止口端面可以承受敲击时的轴向冲击力，避免长期使用后锤柄松动脱出。锤柄采用圆柱直杆结构，末端做了滚花或者金属包边处理，握持时的摩擦力足够，不会因为手汗出现滑脱，锤柄的长度按照成年人手掌握持的舒适区间设计，整锤的重心落在锤身几何中心往前10mm的位置，挥动时的惯性力矩刚好适配轻量敲击或者展示把玩的需求，不会因为重心过于靠前导致手腕受力过大。从加工工艺的角度看，锤身的加工可以直接采用六面体方坯下料，先在三轴加工中心上完成六个立面的粗加工，铣出装饰槽和基本轮廓，再转四轴转台找正，加工棱边倒角、顶部挂孔以及锤柄配合孔，整个加工过程不需要定制特殊夹具，

　　通用的平口钳加V型块就能完成全部装夹，非常适合数控实训教学中让学员练习多面加工的找正方法、走刀参数设置。如果是作为工艺摆件生产，锤身可以选用6061铝合金做硬质阳极氧化，不同立面做不同的表面处理，比如主立面做喷砂银灰色，装饰槽做枪灰色阳极氧化，锤柄选用胡桃木做木蜡油涂装，金属包边用304不锈钢抛光，整体的质感就能还原影视道具的金属厚重感。实际使用场景中，这款构件如果作为敲击工具使用，锤身的端面做了平面度处理，敲击硬质工件时不会出现应力集中导致的崩边，不过因为整体重量控制在1.2kg左右，更适合用于轻量的装配敲击、钣金整形，不适合重型破拆类作业；如果作为工艺摆件，底部可以加装亚克力底座，直接放在桌面展示，

　　也能作为数控加工课程的学生成果展品，直观展示多轴加工的工艺能力。在建模阶段，所有的倒角、槽位、配合孔都做了参数化关联，修改锤身整体尺寸时，所有的特征会自动更新，比如需要做缩小版的钥匙扣挂件，只需要修改整体缩放比例，配合孔的公差会自动适配小尺寸的挂杆，不需要重新绘制草图。装配验证阶段，已经提前做了干涉检查，锤柄压入锤身时，止口端面完全贴合，没有多余的间隙，挂孔的位置刚好在锤身的重心竖直线上，挂起来的时候锤身保持水平，不会出现倾斜。另外考虑到不同加工场景的适配性，模型里预留了工艺台的位置，粗加工时可以在锤身侧面留2mm的工艺夹头，所有特征加工完成后再铣掉工艺夹头，做最后的表面处理，避免二次装夹带来的形位公差超差问题。对于结构设计从业者来说，这个模型的参考价值在于，哪怕是偏向文创类的金属构件，设计时也需要兼顾加工可行性、装配可靠性、使用场景的受力需求，不能只追求外观造型而忽略工艺实现的难度，比如锤身的装饰槽深度控制在3mm，槽底圆角取R2，既保证了外观的立体感，也能让加工时用普通的立铣刀就能完成清角，不需要定制特殊成型刀具，有效控制加工成本。
