带传感器模块的轮式教育机器人结构设计

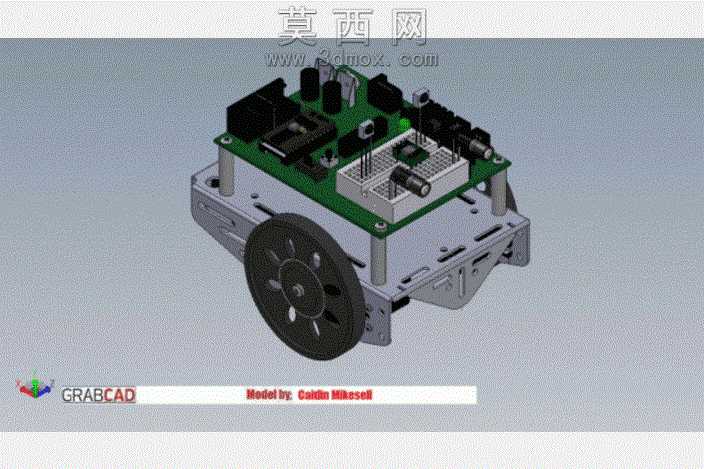

本作品为轮式教育机器人的三维结构设计，整体采用分层式布局规划，底层为金属材质的移动承载底盘，上层为功能拓展载板，通过四根金属支撑柱完成上下层的连接固定，既保证了整体结构的刚性，也为后续功能拓展预留了充足的安装空间。建模过程中对底盘的折弯结构、安装孔位、轮组适配槽都做了精准的参数化还原，驱动轮采用大直径防滑橡胶轮设计，轮毂部分做了镂空减重处理，轮体与底盘的连接轴位、传动配合间隙都经过严谨的尺寸校核，保证轮组转动的顺畅性。上层载板为PCB功能板结构，建模时还原了板载的各类电子元件布局，包括主控模块、接口插槽、排针座、电容元件等，同时在载板上方预留了面包板拓展区域，可支持各类外接传感器的快速插接调试，满足教育场景下的二次开发需求。渲染阶段针对不同部件做了差异化的材质赋予，底盘采用哑光金属喷漆材质，还原金属钣金的细腻磨砂质感；驱动轮采用黑色哑光橡胶材质，搭配深灰色硬质塑料轮毂，还原真实轮组的材质层次；PCB板采用典型的绿色阻焊层材质，板载元件分别赋予黑色塑料、金属引脚、银色接口等对应材质，面包板区域采用白色半透明塑料材质，整体渲染光影柔和，结构细节清晰可辨。设计思路上围绕教育机器人的易用性与拓展性展开，底盘采用对称式结构设计，保证移动过程中的重心稳定，上下分层的布局将机械驱动部分与电子功能部分做了物理分隔，既避免了运动过程中的线路干涉，也方便使用者对不同模块进行独立调试与更换；载板上的元件布局经过合理规划，将高频使用的接口布置在板体边缘位置，减少外接线路的弯折损耗，面包板区域的预留位置避开了板载高大元件，保证外接传感器的安装不会与原有元件产生空间冲突。整体结构紧凑，零部件数量精简，装配逻辑清晰，既可以作为机器人教学的结构演示案例，也可作为小型移动机器人开发的基础结构参考，所有配合部位的尺寸都经过公差适配，可直接用于后续的实物加工与组装验证。
