工业传动用齿面防滑滑轮结构设计

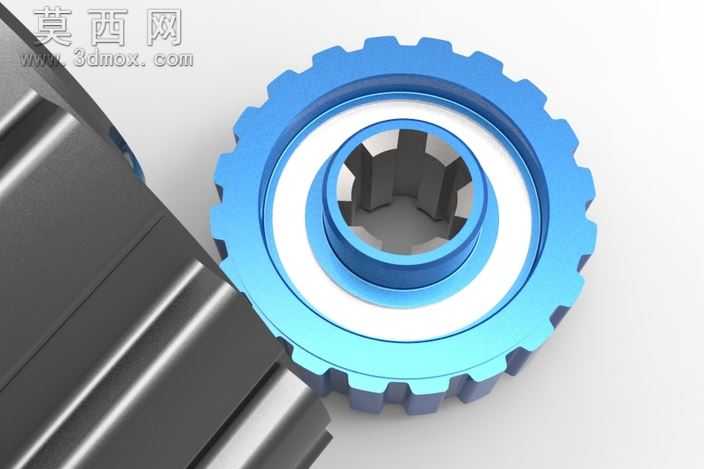

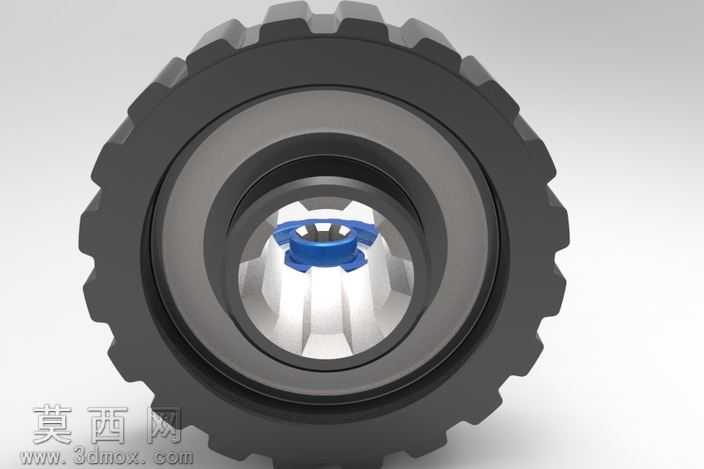

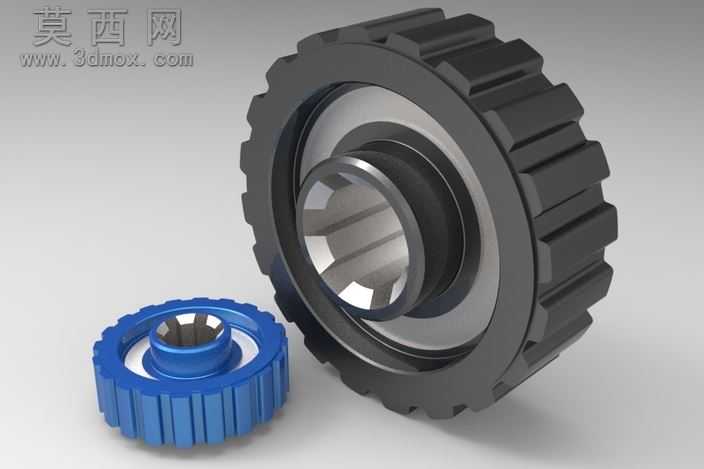

本滑轮模型采用三维参数化建模方式完成，整体结构分为外圈防滑齿圈、中间轴承安装座、内圈花键连接轴三个核心部分，建模过程中严格遵循机械传动零件的公差配合规范，对各部件的装配间隙、同轴度要求做了精准的参数约束。外圈防滑齿采用等距梯形齿结构，齿根做了R0.8的圆角过渡处理，避免应力集中导致的齿面崩损，建模时通过阵列特征快速生成均匀排布的齿形，同时对齿面做了拔模斜度处理，适配实际生产中的注塑或机加工脱模需求。中间的轴承安装位设计有双层台阶结构，可适配标准深沟球轴承的安装尺寸，台阶端面做了0.5mm的退刀槽设计，保证轴承安装时端面贴合紧密无间隙。内圈采用六齿花键结构，花键齿形做了渐开线修形，可与配套传动轴实现无间隙传动，传递扭矩过程中受力均匀，不会出现打滑或应力集中的问题。渲染阶段采用金属与工程塑料两种材质区分不同部件，外圈主体采用哑光灰铸铁材质，调整了金属粗糙度与反射参数，还原铸铁零件的磨砂质感，内圈花键部分做了抛光金属材质处理，突出机加工后的金属光泽，配套的蓝色滑轮部件采用蓝色POM工程塑料材质，添加了轻微的塑料漫反射效果，还原工程塑料的哑光质感。场景布光采用三点布光法，主光源从左上方45度角照射，突出滑轮齿面的立体感，辅助光源从右侧补光，消除暗部死黑，背景采用浅灰色渐变背景，突出模型本身的结构细节。设计过程中充分考虑了滑轮的实际使用场景，针对传动过程中可能出现的打滑、磨损、装配错位等问题做了对应的结构优化，齿面的防滑结构可增大与传动带的接触摩擦力，避免高速传动时的打滑问题，花键连接结构可保证传动过程中滑轮与轴的同轴度，减少运转过程中的径向跳动，双层轴承安装位可提升滑轮运转时的稳定性，降低运转噪音。
