舱壁安全辅助握持扶手结构设计

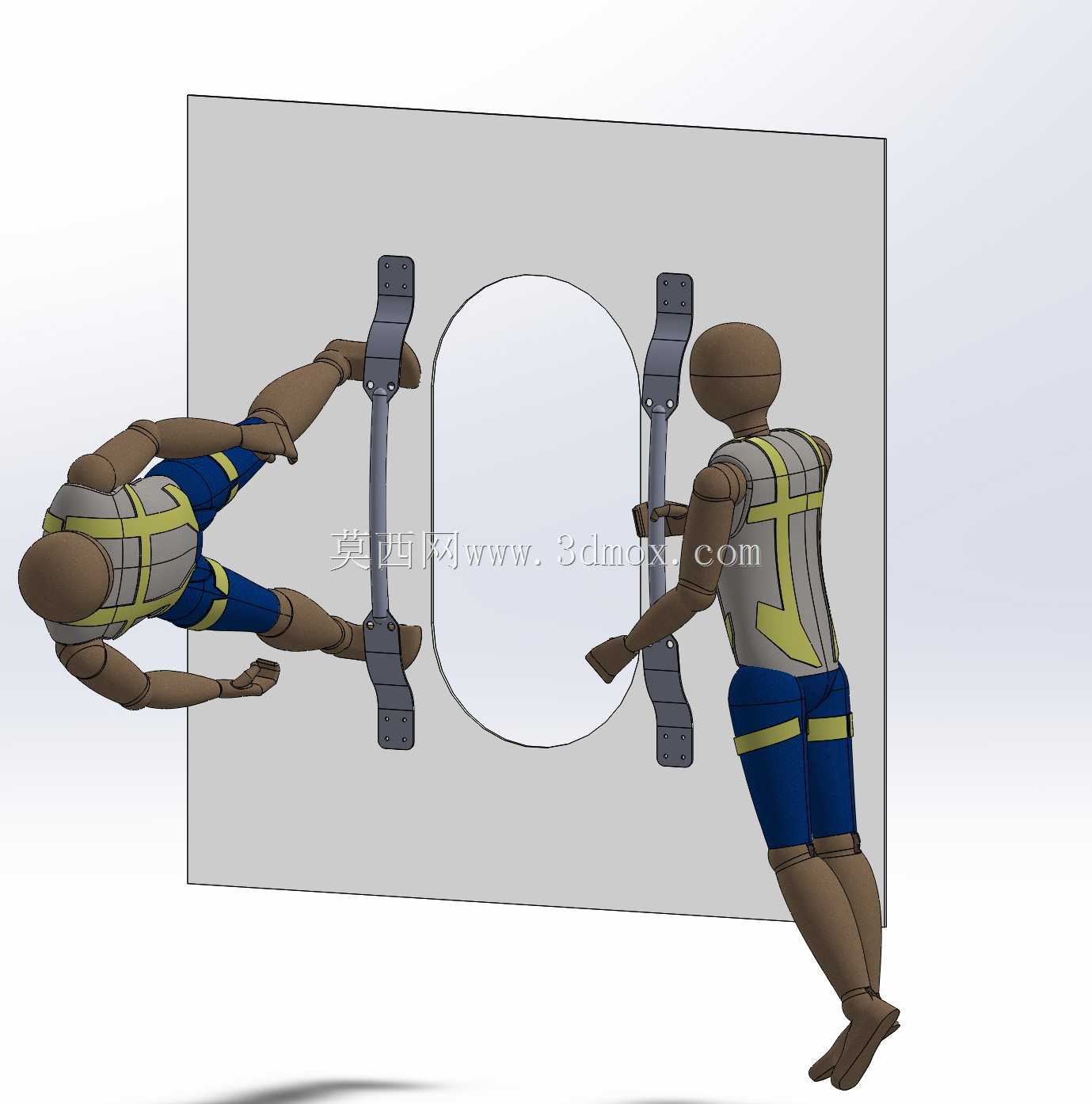

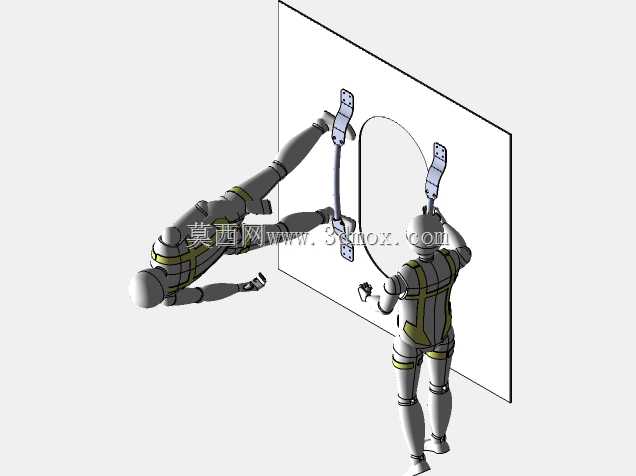

　　在船舶舱室、密闭检修通道、高空作业平台侧壁这类需要人员通行、临时驻留操作的场景里，侧壁扶手是最基础也最容易被忽略的安全防护构件，很多常规扶手只考虑了徒手抓握的适配性，却没兼顾作业人员佩戴安全装备时的使用需求，实际使用中很容易出现抓握不稳、挂接安全绳后操作空间不足的问题。这款扶手的设计从实际作业场景的痛点出发，没有采用常规圆管弯制的一体式结构，而是做了分体式的安装座加握持杆的组合形式，两个安装座通过螺栓固定在垂直壁面上，握持杆横向连接在两个安装座之间，安装座上预留了多组固定孔位，既可以适配不同厚度的壁板安装，也能根据现场的通行空间调整握持杆的外伸距离，避免扶手突出壁面过多挤占通行宽度，或是外伸距离不足导致抓握时手部与壁面摩擦磕碰。

　　从功能特性上看，这款扶手除了满足人员徒手抓握借力的基础需求，还在握持杆与安装座的连接位置预留了环形间隙，可供安全绳的锁扣、临时挂接的工具挂环直接穿入挂放，不需要额外在壁面上加装独立的挂点，在狭窄的舱室通道里能减少壁面突出构件的数量，降低人员通行时被磕碰的风险。设计过程中参考了成年男性佩戴防护手套、穿安全作业服时的手部抓握尺寸，握持杆的直径设置在32mm，刚好适配戴手套时的抓握弧度，不会因为杆径过细导致抓握受力集中，也不会因为杆径过粗导致手部无法完全环握发力。安装边界上，两个安装座的中心距设置为480mm，匹配普通人站立时双手自然张开的握持宽度，安装座的底部与壁面贴合的位置做了沉孔设计，固定螺栓安装后头部完全沉入安装座内部，

　　不会突出表面刮擦作业人员的衣物或是安全装备。考虑到这类扶手经常会被用于临时借力支撑，握持杆与安装座的连接位置做了加强筋过渡，能承受单人全身重量的瞬时冲击载荷，就算人员在滑倒瞬间单手抓握扶手，也不会出现连接位置断裂的情况。和常规的一体式弯管扶手相比，这款分体式结构的扶手在运输时可以拆成独立部件，在狭窄的舱室内部转运时更方便，不会因为整体尺寸过大无法通过舱门，安装时也不需要多人配合抬举，单人就能完成定位、固定的全流程操作。在实际选型应用时，如果是用在有腐蚀介质的船舱或是化工检修通道，可以直接更换304不锈钢材质的杆件与安装座，不需要调整整体安装尺寸；如果是用在普通的设备操作平台侧壁，采用碳钢喷塑的材质就能满足使用强度需求，

　　整体的适配性比较灵活。设计时还特意规避了常规扶手容易积灰积水的问题，握持杆采用空心圆管结构，两端与安装座连接的位置做了密封处理，不会有杂物进入杆件内部造成锈蚀，安装座与壁面贴合的面做了微小的排水斜面，就算壁面有凝结水也能顺着斜面流下，不会在安装座底部长期积水造成固定螺栓锈蚀。很多现场安装的扶手经常出现安装位置不合理的问题，要么太高导致矮个子人员抓握费力，要么太低导致高个子人员弯腰借力不舒服，这款扶手的安装座预留了上下调节的长孔，现场安装时可以根据实际使用人群的平均身高，在100mm的范围内上下调整握持杆的高度，不需要在壁面上重新打孔，降低了现场安装的调整难度。从受力角度分析，人员抓握扶手时的受力方向主要是垂直向下与向外的拉力，安装座的固定孔位采用上下两排布置的形式，每排两个固定点，能将受力均匀分散到壁面的四个固定位置，不会因为单点受力过大导致壁面局部破损，就算是在厚度5mm的薄钢板壁面上安装，也能满足1kN的垂直拉力载荷要求，符合安全防护构件的受力标准。
