汽车座椅手动调节滑动导轨结构

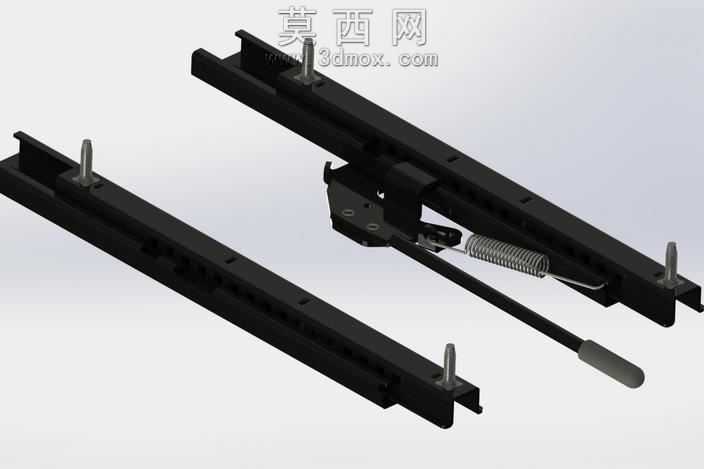

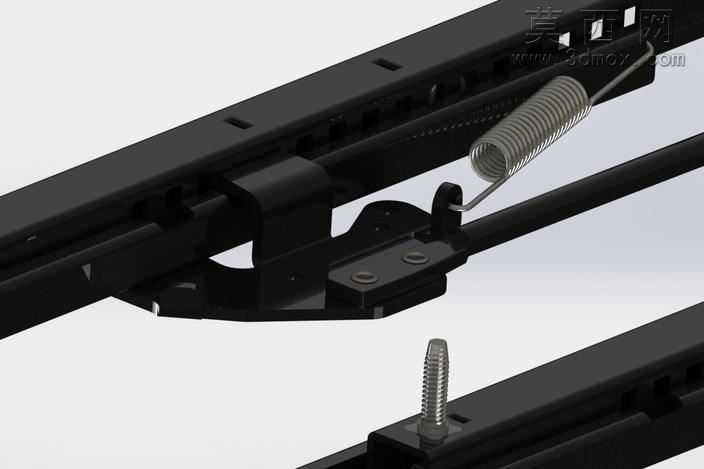

本模型采用SolidWorks 2013版本完成全参数化建模，通过Photoview模块完成最终渲染输出，整体建模过程严格参照卡尺实测的实物尺寸进行1:1复刻，虽存在细微尺寸公差但完整还原了座椅导轨的核心功能结构。模型主体为左右对称布置的两根长条形钢制滑轨，滑轨本体采用冷轧钢材质设定，表面做哑光黑色喷塑处理，建模时通过拉伸、切除命令完成滑轨内侧的滑槽、定位孔、安装凸台结构，每根滑轨上预留了四个螺栓安装柱，用于将导轨整体固定在座椅底部与车身地板之间。核心调节机构集成在两根滑轨的中间连接部位，包含解锁拨杆、锁止卡爪、复位弹簧三大组件：解锁拨杆采用带防滑橡胶套的长杆结构，橡胶套部分通过曲面扫描命令生成，表面做哑光灰色橡胶材质处理；锁止卡爪为冲压成型的金属构件，建模时通过钣金模块完成折弯、冲孔特征，与滑轨内侧的等距定位卡槽配合实现档位锁止；复位弹簧采用螺旋扫描命令生成，设置为不锈钢金属材质，两端分别挂接在卡爪与固定支架上，实现解锁后的自动回位锁止功能。建模过程中对所有运动部件做了配合约束，可完整模拟手动扳动拨杆解锁、前后滑动导轨、松开拨杆自动锁止的全行程动作，各部件之间的间隙、运动行程均参照实物做了合理设定，既保证结构运动无干涉，也还原了实物的装配逻辑。渲染阶段为不同部件分别赋予了对应材质：滑轨主体赋予黑色喷塑金属材质，设置轻微的粗糙度模拟真实喷塑的哑光质感；金属支架、螺栓、卡爪赋予镀锌钢材质，添加细微的金属反光效果；解锁拨杆的橡胶套赋予软质橡胶材质，设置较低的反光度与较高的粗糙度；复位弹簧赋予亮面不锈钢材质，突出金属弹簧的光泽感。场景采用浅灰色渐变背景，搭配柔和的三点布光，清晰展现导轨的整体结构与各部件的细节特征，整体模型结构完整，可直接用于座椅结构设计参考、运动仿真演示、教学案例展示等场景。
