双腔式塑料瓶吹塑成型模具结构设计

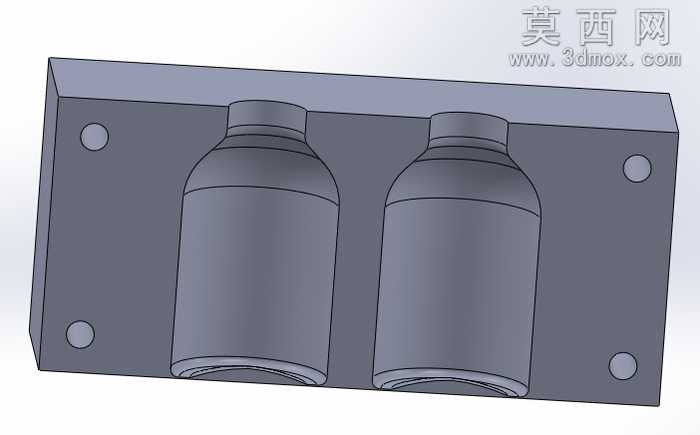

本套模具为双腔式塑料瓶成型模具，整体采用一模两腔的排布设计，可在单次成型周期内完成两个瓶体的加工，有效提升批量生产效率。建模阶段首先完成瓶体产品的三维曲面构建，依据瓶身的圆弧过渡、瓶口螺纹段、瓶底收边结构反向推导型腔的内轮廓尺寸，预留合理的成型收缩余量，确保冷却脱模后产品尺寸符合公差要求。模具主体采用模架一体式结构，上下分型面设置在瓶身最大轮廓处，保证开模时产品可顺利脱出，不会出现型腔倒扣刮伤瓶身表面的问题。模架四角设置定位导柱孔，用于合模时的精准导向，避免上下模错位导致瓶体壁厚不均的缺陷。型腔部分采用整体镶嵌式设计，可根据不同规格的瓶体快速更换型腔镶件，提升模具的通用适配性，减少换模调试的时间成本。建模过程中对模具的冷却流道进行了合理排布，沿型腔外侧环绕设置冷却水路，保证成型过程中型腔各区域温度均匀，避免瓶体出现冷却不均导致的变形、缩痕问题。材质设定上模架主体采用预硬模具钢，保证模具整体的结构刚性与使用寿命，型腔镶件采用镜面模具钢，可保证成型后瓶体外表面的光洁度，减少后续抛光处理工序。整套模型完整还原了模具的装配关系、分型结构、定位结构与安装孔位，可直接用于模具加工的工艺参考，也可作为同类瓶体成型模具设计的结构参考模板，设计过程中充分考虑了量产场景下的脱模顺畅性、冷却效率与维护便捷性，兼顾了生产效率与成型品质的双重需求。
