桌面双声道组合式扬声器3D设计

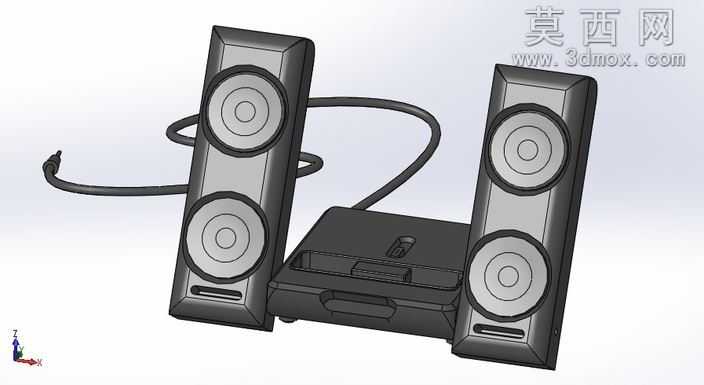

本作品为桌面组合式双扬声器的三维参数化模型，建模阶段采用Autodesk Inventor完成全结构的特征化搭建，同时兼容SolidWorks等主流三维软件的格式读取，整体模型严格遵循消费级桌面音响的实际尺寸比例进行1:1还原。建模过程中，首先对左右两个立式卫星箱进行结构拆分，分别完成箱体外壳、双发声单元、底部倒相孔的独立特征绘制：箱体外壳采用拔模特征实现侧面的微倾斜收边，边缘处添加0.8mm的圆角过渡还原真实产品的注塑工艺细节；发声单元采用旋转凸台特征完成振膜、折环、中心防尘盖的分层结构搭建，通过环形阵列实现固定螺丝孔位的均匀排布，还原单元与箱体的装配关系；倒相孔采用拉伸切除特征完成狭长型开孔的结构制作，匹配箱体内部的声学腔体容积设计。中间的底座部分为功能集成区域，建模时通过多步拉伸与切除特征完成底座壳体、设备放置槽、功能按键、走线槽的结构制作，其中走线槽的弧度采用样条曲线拟合真实线材的自然弯曲形态，连接两个卫星箱的线材通过扫掠特征完成，还原线材的柔软质感与自然垂落的形态。材质渲染阶段，箱体外壳赋予哑光黑色ABS塑料材质，调整粗糙度参数还原注塑外壳的细腻磨砂质感；发声单元振膜赋予半哑光的纸质复合材质，折环部分添加橡胶材质的高弹性质感；底座部分的功能按键赋予亮面PC材质，与哑光壳体形成视觉层次区分；连接线材赋予黑色软质PVC材质，添加轻微的反光效果还原橡胶线材的表面质感。整体设计思路围绕桌面近场使用场景展开，双卫星箱的立式结构可以减少桌面横向空间占用，中间底座的集成式设计可兼顾便携数码设备的放置拓展，所有装配结构均预留实际生产的装配公差，模型内部结构完整可直接用于后续的结构验证、3D打印手板制作或者产品渲染演示使用，各部件之间的装配约束完整，可实现动态的装配拆解演示，清晰展现产品的内部结构与装配逻辑。
