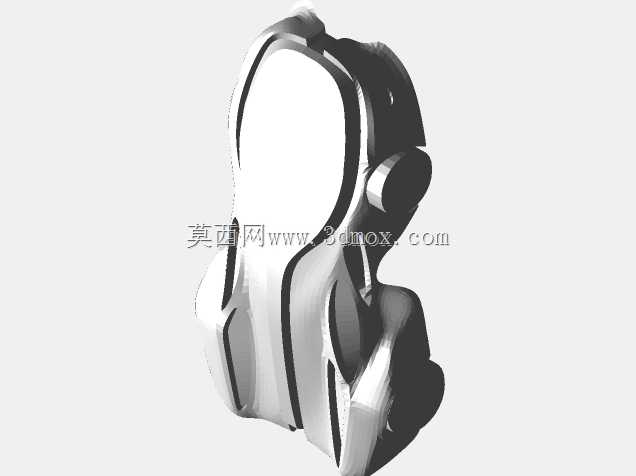

NXT plus2传感装置三维结构设计

　　在工业自动化产线的工位检测、智能装备的状态感知场景里，这类传感装置的结构适配性直接决定了现场部署的效率与长期运行的稳定性。做这款传感部件的三维结构时，最先要锚定的是现场安装的边界条件——常规工业工位的安装支架多采用标准M4螺纹孔位，横向安装空间预留普遍在60mm以内，纵向避让空间不超过120mm，因此整体外形做了贴合安装面的弧面过渡处理，避免突出棱角在设备运维时剐蹭操作人员，也能减少产线运行时积灰附着在设备表面的概率。从功能实现的角度看，这款传感装置集成了多维度的信号采集模块，外壳的曲面造型并非单纯为了视觉效果，而是对应内部感应元件的信号收发角度做了壁厚优化，信号发射端对应的外壳区域壁厚控制在1.2mm，

　　采用均匀壁厚设计避免信号折射干扰，其余结构区域根据安装受力需求做了局部加厚，安装固定座的位置壁厚达到3mm，能够承受常规工业场景下的振动冲击，不会因为长期运行出现固定位开裂的问题。在结构细节处理上，侧边的旋钮结构做了防滑齿纹设计，齿纹深度0.8mm，间距1.5mm，操作人员佩戴常规劳保手套也能顺利完成参数调节操作，不需要额外借助工具，适配现场快速调试的需求。装置的出线位置做了下沉式的防水台阶设计，配合标准的格兰头安装位，能够达到IP65的防护等级要求，适配有少量切削液飞溅的机加工工位、有粉尘飘散的包装工位等复杂现场环境，不需要额外加装防护外罩就能直接部署。做三维结构建模的时候，特意将内部的PCB安装位做了导向筋设计，筋位高度2mm，

　　和PCB板的侧边间隙控制在0.1mm，装配时可以直接顺着导向筋将电路板滑入到位，不需要反复对位调整，能够提升装配环节的效率。同时在外壳的合模位置做了错位止口设计，止口配合深度2.5mm，既可以提升壳体拼接的密封性能，也能避免装配时出现上下壳错位的问题，减少装配后的外观瑕疵。考虑到现场可能存在的侧装、倒装等不同安装姿态，安装固定孔做了长圆孔设计，孔位调节范围达到5mm，现场安装时如果出现支架位置的小范围偏差，不需要重新打孔调整支架，直接通过长圆孔微调装置位置就能对准检测点位，大幅降低现场安装的调试工作量。装置的整体重心做了偏置设计，重心落在安装固定面的中心区域，即便是采用单侧固定的安装方式，也不会因为长期振动出现装置下垂偏移的问题，

　　保证检测信号的对准精度长期稳定。在材质适配的结构设计上，外壳壁厚的均匀性控制在±0.2mm以内，适配ABS或者PC材质的注塑成型工艺，不会出现壁厚差异过大导致的注塑缩痕、变形等问题，量产时的良率能够得到有效控制。感应窗口的位置做了内凹2mm的设计，避免现场搬运、安装过程中硬物直接剐蹭到感应镜片，减少镜片刮花导致的信号衰减问题，延长装置的实际使用寿命。从实际应用的场景延伸来看，这款传感装置的结构尺寸也适配移动机器人的导航避障模块安装位，外壳的抗冲击结构设计能够承受移动机器人运行时的轻微碰撞，不会因为小幅度的磕碰导致内部元件移位失效。在做结构校验的时候，针对安装位的受力做了模拟分析，在10g的冲击加速度下，安装固定位的最大应力远低于常用塑料的屈服强度，能够满足工业场景下的运输、安装、运行全流程的受力需求。
