NASA GA(W)-2航空翼型三维结构设计

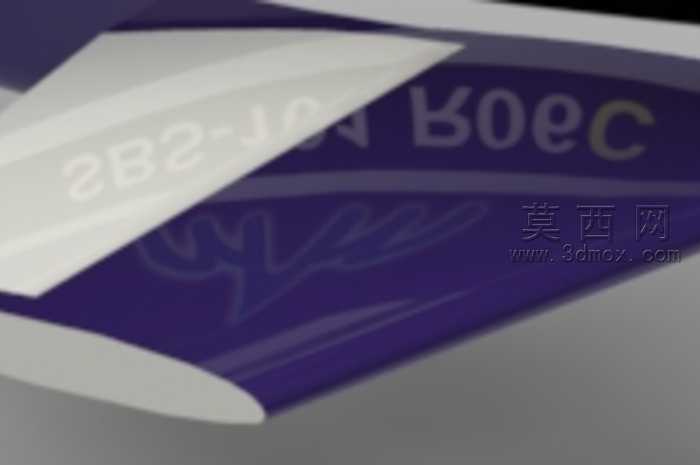

本模型为美国国家航空航天局研发的GA(W)-2低速通用航空翼型，建模阶段基于公开的翼型坐标点云数据，在三维建模软件中先完成翼型截面轮廓的精准拟合，通过样条曲线逐点校准翼型的前缘半径、最大厚度位置、后缘夹角等核心气动参数，确保截面轮廓与原始翼型坐标的偏差控制在微米级，避免气动外形失真。建模过程中采用参数化拉伸方式生成翼型实体，针对翼型沿展向的弦长变化、扭转角分布预留了参数调整接口，可根据不同通航飞机的设计需求快速修改展弦比、安装角等参数，适配不同的低速飞行工况。材质渲染阶段，主体翼面采用航空铝合金哑光材质，还原真实通航飞机机翼的金属质感，前缘区域添加了模拟抛光处理的高反射材质层，区分出机翼前缘防冰区的工艺特征，同时在翼面局部添加了轻微的使用磨损纹理，提升模型的真实感，渲染时采用侧上方45度柔光照明，清晰展现翼型的上表面弯度、下表面平直度的气动外形特征，突出翼型的低速高升力设计特点。结构设计上，模型还原了GA(W)-2翼型的内部承力逻辑，预留了翼梁、翼肋的安装定位槽，可直接拓展为完整的机翼结构组件，翼型的最大厚度位置设计在弦长30%处，兼顾了低速飞行时的升阻比特性与机翼内部的燃油、设备安装空间，后缘采用小角度收敛设计，有效降低低速飞行时的压差阻力。该翼型主要面向低速通用航空飞行器设计，在建模时充分考虑了气动仿真与结构设计的双重需求，既可以直接导入流体仿真软件开展升阻特性、失速特性的计算分析，也可以作为基础翼型库组件，用于轻型飞机、无人机的机翼初步设计，模型的曲面连续性达到G2级，无破面、重叠面等几何错误，可直接用于后续的工程化设计迭代。
