摩托车定制电控安装固定基座结构

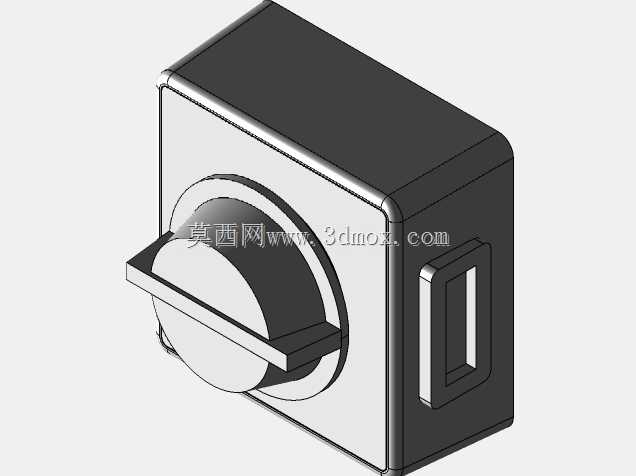

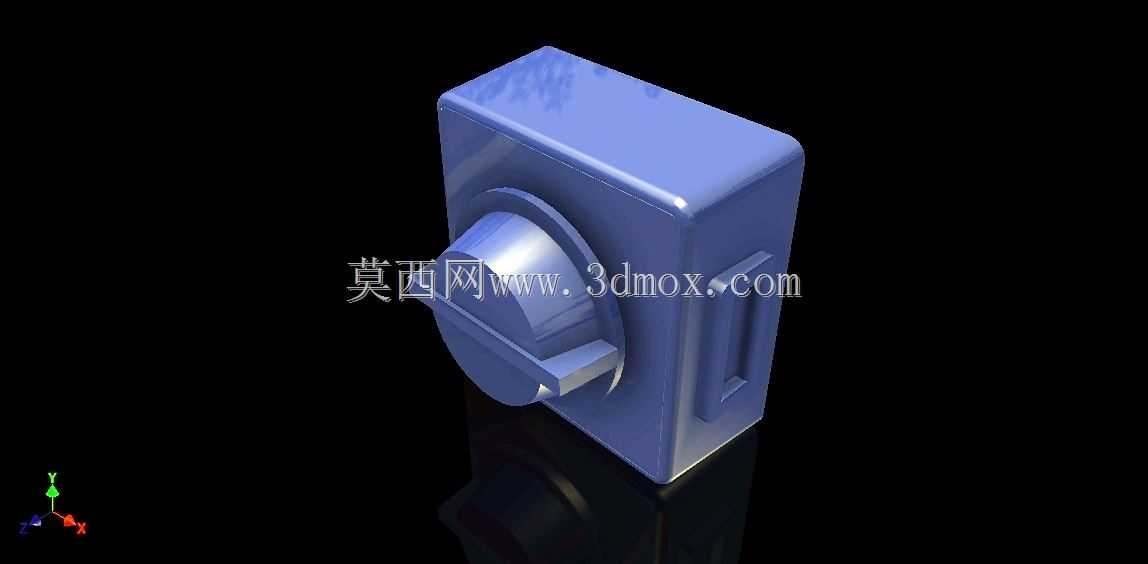

　　这款定制结构件主要应用于复古及改装类摩托车的手把区域电控单元集成安装场景，适配手把加热模块、电控开关组件的集成固定需求，解决改装场景下通用配件无法匹配特定车型走线、安装位布局的痛点。日常骑行过程中，手把区域的电控元件需要承受持续的路面振动、日晒雨淋的环境侵蚀，同时还要兼顾骑行时的操作便利性，不能出现突出棱角剐蹭骑行手套、干扰握把握持的问题，这也是这类定制安装基座设计时首先要考量的实际工况。从结构功能来看，该基座主体采用方正盒体作为核心容纳空间，内部可以放置加热控制模块、信号转接线路板这类小型电控元件，侧面预留的走线槽可以顺着车把金属管的走向布置线束，避免线束外露被拉扯、磨损，延长线路使用寿命。前端突出的圆柱卡扣结构，

　　是专门匹配对应型号手把胶的定位卡槽，安装时可以直接卡入手把端部的预留空位，不需要额外在车把上打孔破坏原有结构，降低改装对原车结构的损伤。设计过程中优先考虑了安装边界的适配性，盒体的整体厚度控制在不超出车把直径20mm的范围内，安装后不会超出握把的外轮廓，骑行时手掌搭在握把上不会碰到盒体边缘，转向时也不会和离合拉杆、刹车手柄产生运动干涉。盒体背面设计了和车把弧度匹配的弧形贴合面，安装时可以通过配套的卡箍直接固定在车把指定位置，不需要额外制作转接支架，减少安装环节的零件数量，也能降低整体重量。结构的圆角处理全部采用R3以上的过渡，一方面是避免尖锐边角在骑行过程中造成磕碰损伤，另一方面也能减少应力集中，在长期承受路面振动的工况下，

　　不会因为边角应力集中出现壳体开裂的问题。盒体侧面的加强筋结构沿着安装受力方向布置，在卡箍锁紧的位置做了局部加厚，避免锁紧时壳体出现变形，挤压内部的电控元件造成接触不良。针对户外使用的防水需求，盒体的合盖位置设计了一圈凹陷的密封槽，可以嵌入薄橡胶密封圈，盖合后能够阻挡日常骑行时的雨水飞溅、洗车时的高压水冲进入盒体内部，保护内部电路不会因为受潮出现短路故障。前端的圆柱卡扣结构做了防转定位平面，卡入握把内部后不会因为长期转动握把出现基座移位的问题，保证控制按钮的位置始终处于骑行者拇指可以方便触碰的区域，不需要在骑行过程中挪动手指寻找按键，提升操作的安全性。这类定制化的摩托车配件，不同于量产通用件的标准化设计，

　　所有的尺寸边界都是围绕特定车型的手把布局、改装用户的功能需求来确定，既能够满足电控元件的安装容纳需求，又能尽可能保持车把区域的简洁外观，不会因为加装配件显得杂乱。在建模过程中，所有的安装配合面都预留了0.2mm的装配间隙，既能够保证安装时的顺畅度，也不会因为间隙过大出现安装后松动晃动的问题；卡扣结构的卡入量设计为1.5mm，既可以保证卡接后的固定强度，也不会因为卡接过紧造成拆卸困难，方便后续检修内部元件时的拆装操作。
