华硕ROG定制分体水冷蓄水池结构

　　该结构面向高端台式主机分体式液冷系统，核心作用是在封闭水路中提供稳定储水容积、流道组织与安装基准，使冷却液在泵、冷排、CPU冷头、GPU冷头及扩展部件之间循环时具备更平顺的压力缓冲。相比简单圆管水箱，这种异形蓄水池直接贴合机箱或展示舱内部边界，把原本零散的管路、接头和固定点整合到同一构件上，既减少外露软管长度，也降低接头数量与潜在渗漏点。

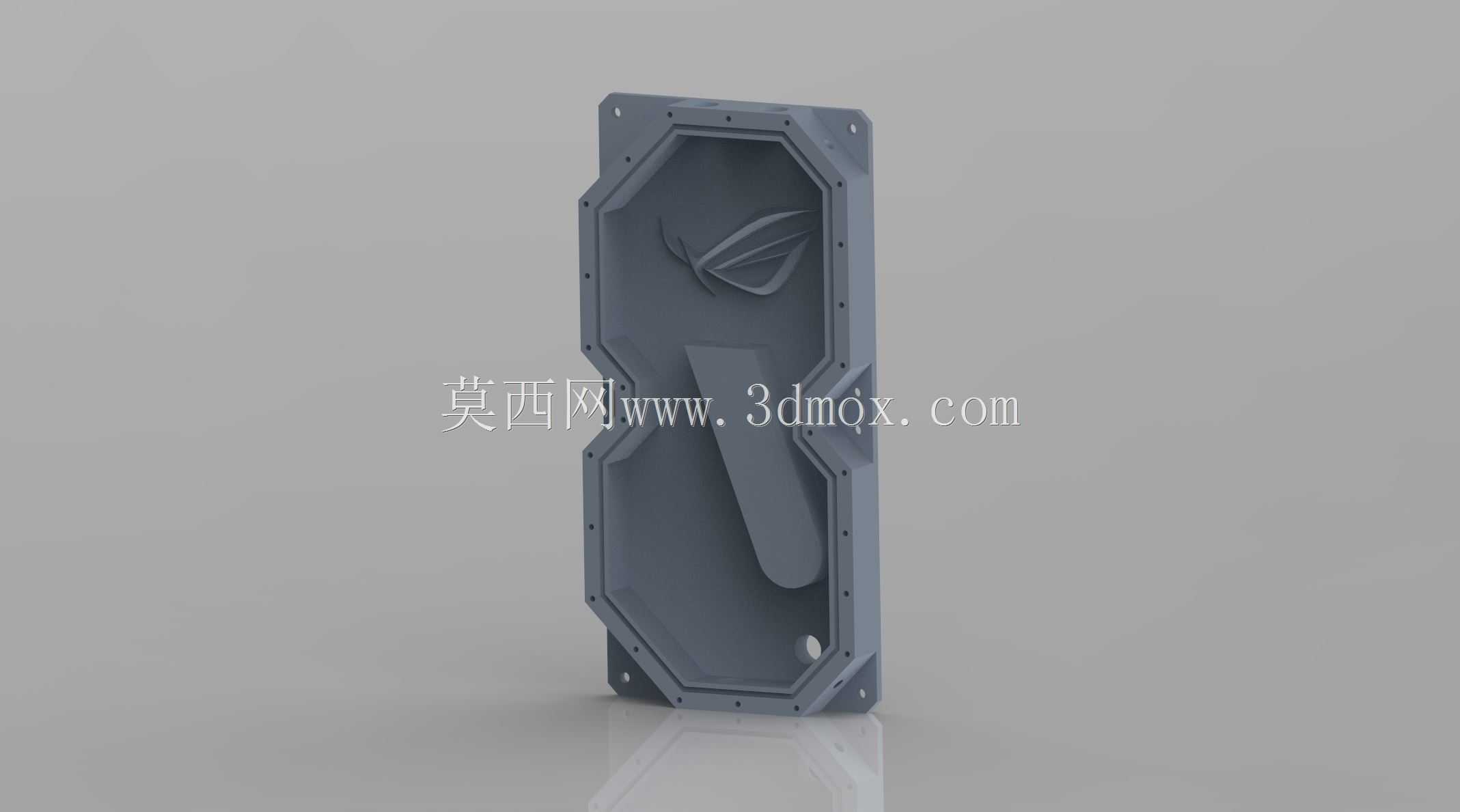

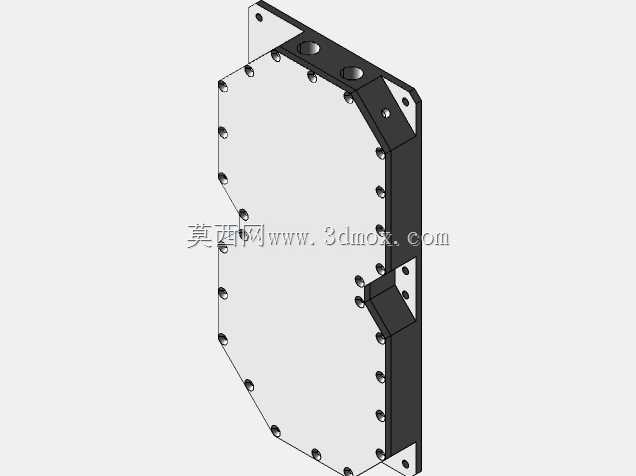

　　构件主体采用非对称多边形轮廓，外缘带有阶梯状加厚边和连续安装孔位，可通过螺钉固定在支架、机箱侧壁或水冷展示面板上。中部下沉区域形成主要储水腔，腔壁厚度按承压需求做了均匀过渡，避免在长期充液、温度循环和轻微振动下出现局部应力集中。表面预留的ROG标识区域并非单纯装饰，其凹陷边界在加工或打印时可作为视觉定位区，也能通过盖板、透光片或填充层形成品牌化展示效果。

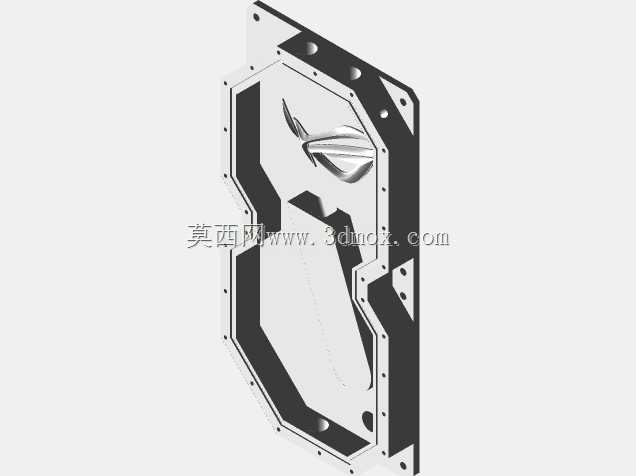

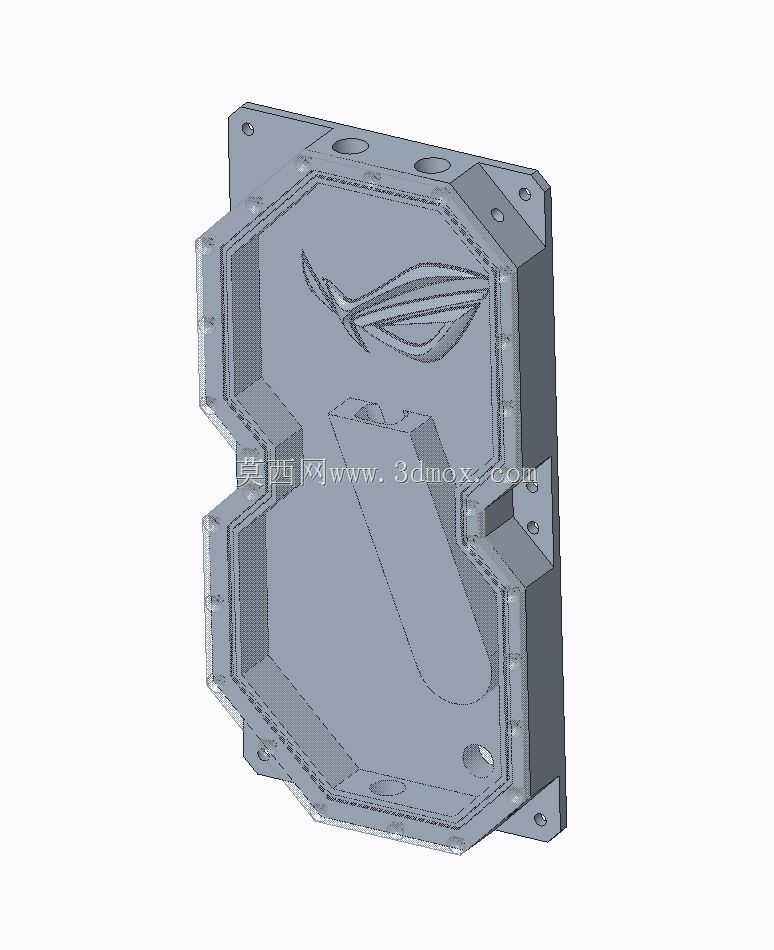

　　流道设计上，腔体内部并非单一空腔，而是结合凸起筋位、分隔墙和接口区域组织水流。这样的处理能够抑制冷却液在腔内形成大范围旋涡，使进出水流更顺畅，同时减少气泡滞留。对于分体水冷系统而言，排气是否顺畅直接影响泵噪与换热稳定性，因此腔体高点、接口朝向和局部斜面需要协同考虑；该结构通过异形轮廓把可能积存气体的位置压缩到可布置排气堵头或上置接口的区域，便于初次注液和后期维护。

　　安装边界方面，模型对应的外部尺寸约为240mm、120mm、26mm，属于薄型水道板或水箱组件。240mm长度使其能够与常见240冷排安装带、机箱风扇位或设备舱安装面形成尺寸呼应；120mm宽度控制了横向占用，适合在主板侧、电源仓上方或背板区域布置；26mm厚度则给内部流道、密封面和紧固件留下空间，同时不会过度侵占机箱内部风道。外缘孔位应与实际支架配作，装配时需关注孔边到腔壁的安全距离，避免螺钉过长穿透储水腔。

　　从工程实现角度看，该件可采用透明亚克力、PC或CNC铣削铝件制作。若使用透明材料，重点在于内腔表面粗糙度、刀具路径和粘接面平面度，任何明显刀纹都会在注液后被放大；若采用金属件，则需要考虑防腐处理、绝缘隔离以及与不同金属接头之间的电偶腐蚀问题。密封面不宜单纯依靠大压紧力，而应通过平整结合面、O圈槽或焊接工艺实现可靠密封。螺接区域需设计足够的实体壁厚，过近的孔位会在反复拆装后产生微裂纹。

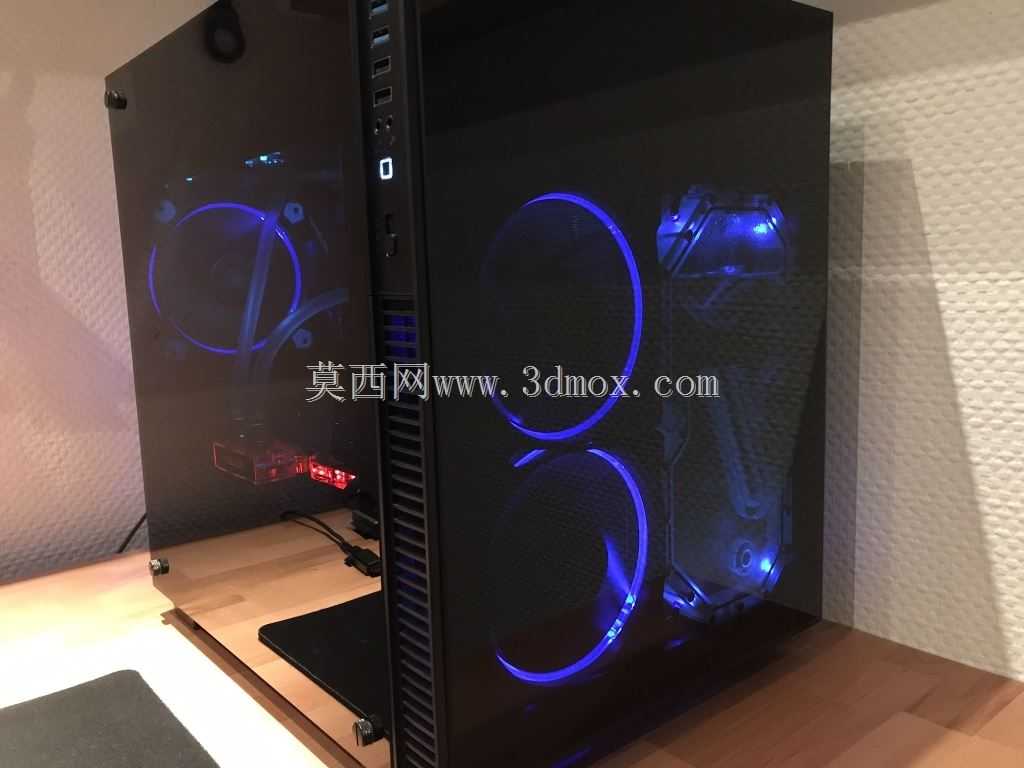

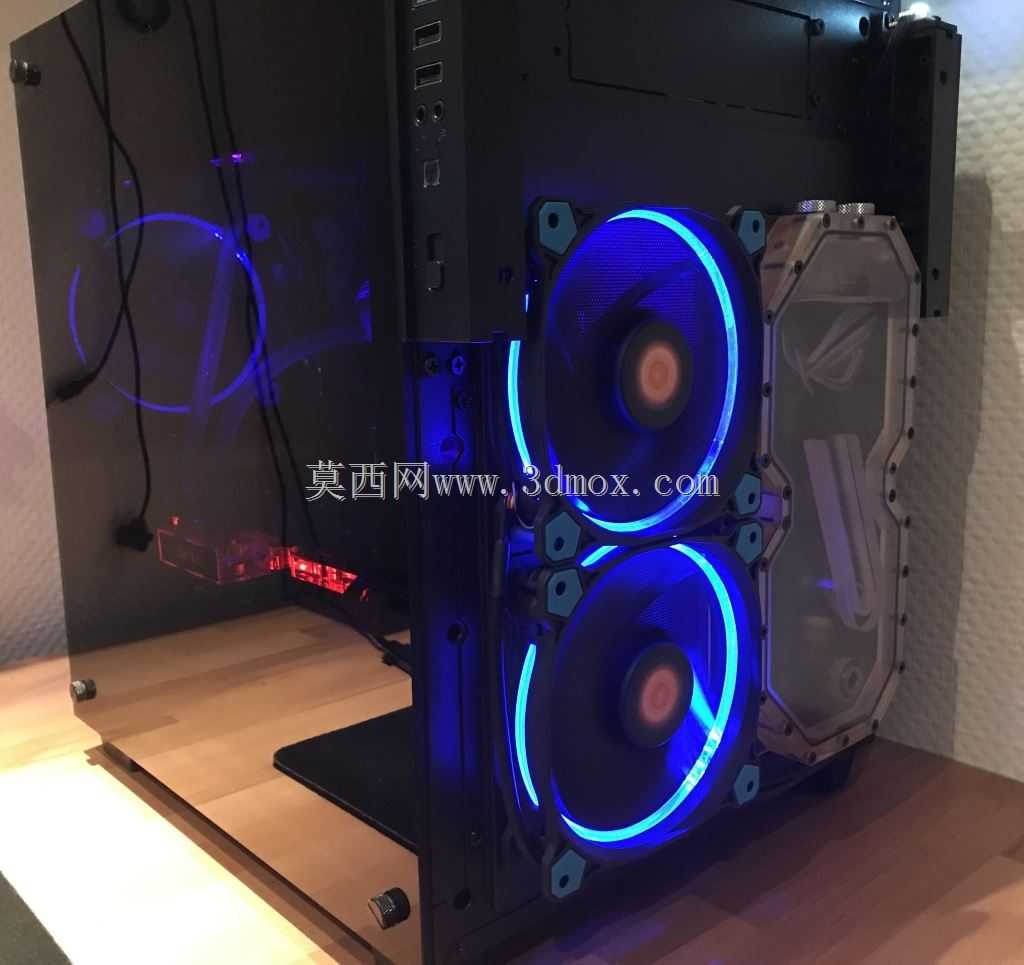

　　在整机应用中，这类蓄水池通常不是孤立部件。它需要与水泵流量、冷排换热能力、管路内径和接头方向匹配。腔体内若设置导流筋，可让回水先经过缓冲再进入泵吸入口，降低泵入口涡流和噪声；若预留多个G1/4螺纹孔，则可灵活选择进水、出水、排水、排气和温度传感器位置。对于追求视觉效果的主机，透明腔体还可配合冷却液颜色和灯光形成层次，但结构工程师仍需把承压、密封和可维护性放在外观之前。

　　建模时应先确定机箱内可用包络，再反推储水腔最小容积和孔位坐标。外缘造型可以跟随ROG视觉语言做切角和折线，但内部流道不应为了外观而出现难以清理的死角。壁厚过渡要保持连续，尖角处尽量加小圆角，以适应加工、打印或成型工艺。安装耳的宽度、孔径和沉台深度需根据M3或M4螺钉校核，避免装配时与接头扳手空间干涉。

　　总体来看，该定制蓄水池把散热功能、结构固定和品牌外观整合在一个薄型构件中，适合用于高性能MOD主机、展示平台或紧凑型液冷回路。其设计价值不只在于造型识别，更在于通过精确的腔体、孔位和边界规划，让复杂水路在有限空间内获得更整洁的布局和更稳定的流体表现。
