摩托车前轮带刹车盘结构三维设计

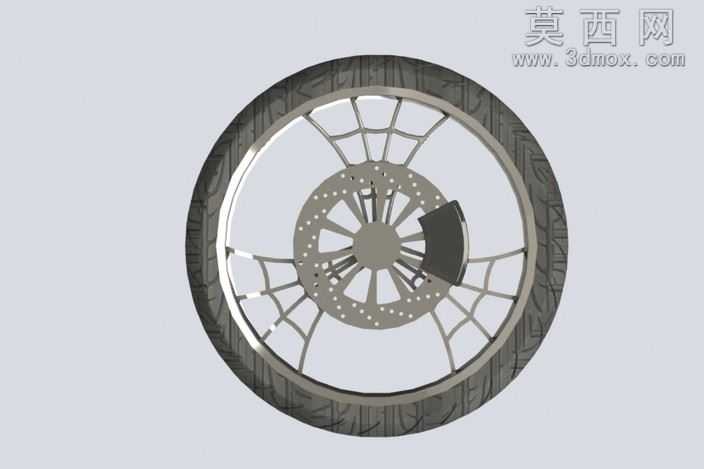

本作品为摩托车前轮总成的三维建模设计，整体采用SolidWorks软件完成全参数化建模，各部件间保留完整的装配约束关系，可直接用于后续的工程图导出、运动仿真以及有限元分析工作。建模过程中首先对轮胎部分进行处理，参考常规街车前轮的胎纹样式，通过扫描、阵列等特征命令还原了轮胎表面的防滑沟槽结构，轮胎材质设定为耐磨橡胶材质，渲染时调整了材质的粗糙度与反光度，还原橡胶部件的哑光质感。轮毂部分采用了蛛网式辐条设计，通过草图绘制辐条的轮廓路径，使用拉伸、切除命令生成单根辐条后，通过圆周阵列完成整圈辐条的排布，既保证了轮毂的结构强度，也兼顾了轻量化的设计需求，轮毂主体材质设定为铝合金，渲染时添加了金属拉丝的纹理效果，还原铝合金轮毂的真实质感。刹车盘部分为通风钻孔式碟刹结构，建模时先绘制刹车盘的基础圆盘轮廓，通过阵列命令生成盘面的散热钻孔，同时还原了刹车盘与轮毂连接的安装孔位，刹车盘材质设定为耐磨铸铁，表面做了磨砂质感的处理，搭配的刹车卡钳部分还原了卡钳本体、刹车片以及活塞的结构细节，卡钳材质为铸铝，刹车片为耐磨复合材料。整体装配过程中严格按照实车的装配逻辑添加同轴、重合等约束，保证轮胎、轮毂、刹车盘、卡钳的相对位置准确，可模拟前轮转动、刹车制动的运动过程。设计过程中充分考虑了各部件的加工工艺可行性，所有倒角、圆角、壁厚参数都参考现有量产部件的参数设定，避免出现无法加工的结构，渲染阶段采用了柔和的影棚光源，多角度展示了前轮总成的结构细节，清晰呈现各部件的连接关系与外观特征。
