户外防护电气箱与智能门禁装置

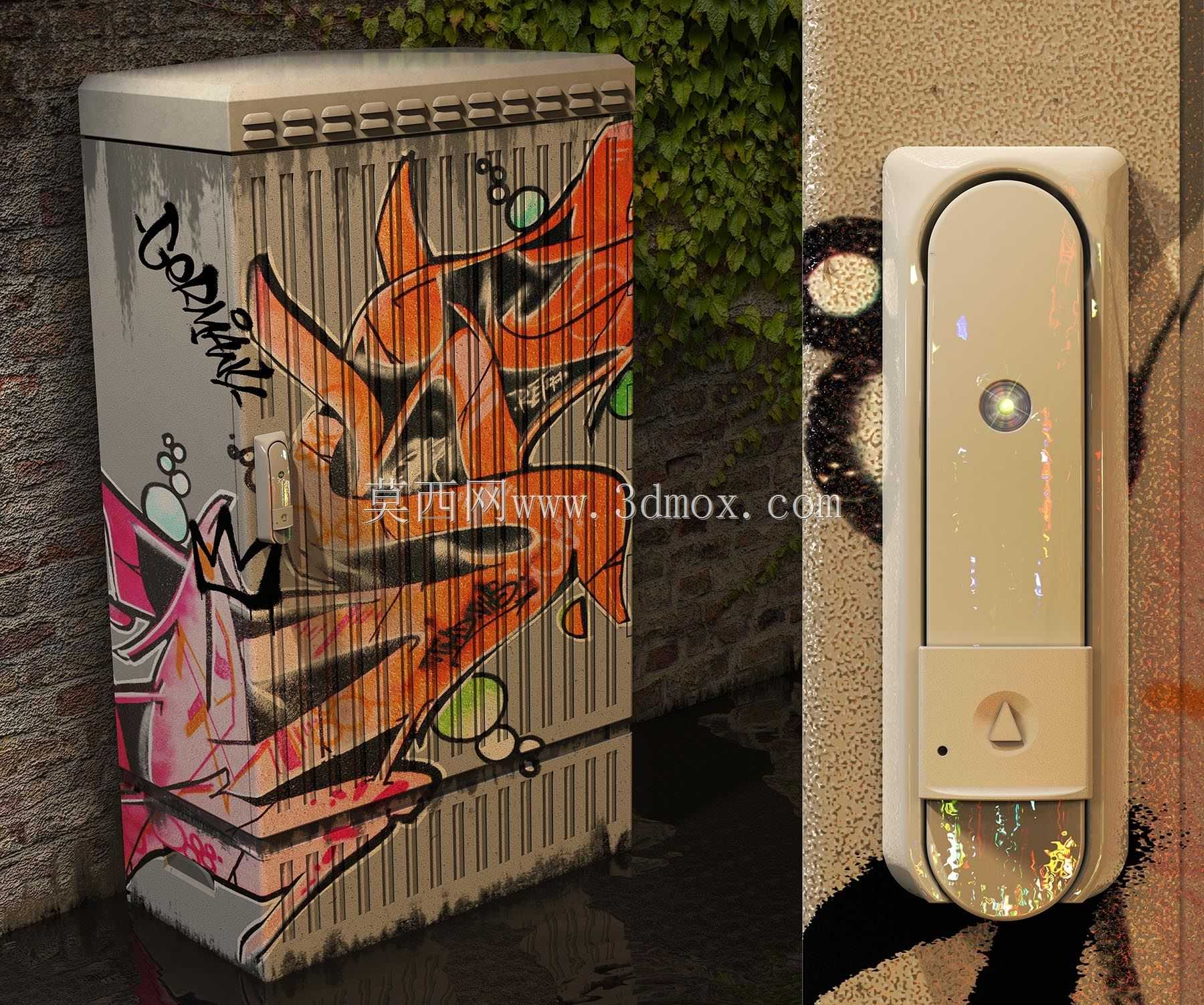

　　该作品呈现的是一套面向室外环境的防护箱体及其配套门禁式传感部件，建模重点集中在外壳防护、安装边界、表面处理与人机交互区域。箱体主体采用立式矩形结构，顶部带有略微外伸的檐边，用于减少雨水沿门板接缝直接渗入；侧板和门板区域布置有竖向加强筋，既提升薄板钣金件的抗弯刚度，也在视觉上形成散热与装饰结合的肌理。实际工程中，这类箱体常布置在建筑外墙、园区角落、设备平台或管廊附近，内部可容纳电源模块、采集终端、通信单元或小型控制元件，外部则需要承受日晒、温差、粉尘、潮气以及偶然碰撞。

　　从结构视角看，门板与箱体之间的配合是设计关键。模型保留了门锁区域、铰链侧隐含边界以及门板与箱体骨架的叠合关系，便于在后续深化时确定密封条压缩量、开启角度和维护空间。箱体底部应预留线缆进出位置，现场安装时通常通过膨胀螺栓固定于墙面或基础支架上，因此背部需要设置平整贴合面或挂装孔位。若内部器件发热量较大，可在竖向筋条之间增加通风孔或加装防雨百叶；若用于高湿、高尘场景，则应优先采用近密封结构，并在内部保留凝露引导与排水路径。

　　右侧独立部件更接近门禁式读取终端或带指示功能的传感锁具。其外形为竖向长条壳体，上部设有圆形透光窗口，可用于状态指示、感应识别或光学检测；中部为平滑握持与操作区，下部带有三角警示标识和反光或透明区域，提示维护人员注意开启方向、带电风险或识别区域。该类部件在户外使用时，前盖与底壳之间通常需要设置连续密封胶圈，固定螺钉应尽量隐藏或做防水处理。安装面需保持平整，避免因墙面不平造成壳体扭曲，进而影响密封性能和内部电路板受力。

　　设计思路上，箱体没有采用复杂曲面，而是以可制造的钣金折边、冲压筋条和模块化面板为主，这有利于控制加工成本并缩短样机周期。外表面可采用喷涂、覆膜或纹理处理，模型中展示的涂鸦风格并非单纯装饰，它提示了室外设备在公共空间中可能面对的视觉融合需求：设备既要具备防护功能，也可通过表面图案弱化工业感。对结构工程师而言，图案层不应覆盖锁孔、散热口、标识区和维护开启面，涂层厚度也要计入装配间隙。

　　尺寸边界方面，立式箱体需要重点校核高度、深度与前方维护距离。箱体过深会增加墙面载荷并占用通道，过浅则无法容纳端子排、电源和线束弯曲半径；高度设置应兼顾操作可达性与防破坏要求。门禁部件的安装高度通常应落在成人抬手即可识别的区间，同时避开地面积水飞溅和箱体檐边滴水线。若两者组合使用，还需确认线缆从箱体到门禁部件的走线路径，尽量采用暗装或带护套的短距离连接，以减少外露接头。

　　在建模实现层面，作品对外壳分件、门板转折、圆角过渡、窗口嵌件和标识区域进行了明确表达，适合用于方案展示、安装干涉检查和外观评审。深化时可继续补充内部安装板、导轨、扎带孔、接地柱和密封槽，使外观模型转化为可指导加工的结构数据。对于设备选型人员，该模型也提供了直观的空间参照：外部维护面是否充足、墙面固定点如何布置、门禁识别方向是否合理，均可在三维环境中提前验证，从而降低现场返工概率。
