带M6螺纹的嘉丁拿系统维修接头

　　在庭院灌溉、园艺喷淋以及小型供水支路的日常维护中，接头失效往往是整套系统最先暴露的问题。塑料快接长期受水压脉冲、紫外线老化和冬季冻胀影响，根部容易出现裂纹或滑牙，导致整条管路渗漏。这款带M6螺纹的嘉丁拿系统维修接头，正是针对这类现场维修场景设计的替换结构件，用于在原有快接基座损坏后，快速重建标准接口与外接螺纹之间的连接，减少整段管路更换成本。

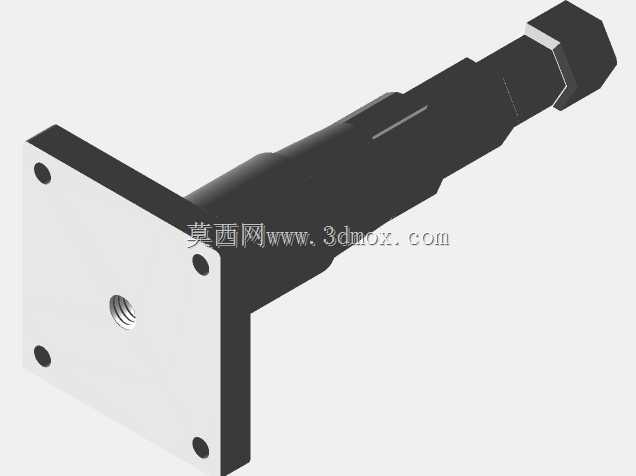

　　从结构上看，零件由方形安装法兰、阶梯式主体和端部六角操作段三部分组成。方形法兰位于进水或固定端，四个角部预留安装孔，可通过螺钉将接头固定在水箱壁、支架板或设备面板上，避免软管拖拽时接头随管路转动。法兰中心设置M6内螺纹孔，螺纹深度按照常规薄壁安装条件设计，既保证足够啮合圈数，又避免因攻丝过深造成底部壁厚不足。对于需要从面板外侧穿装、内侧锁紧的布置，该法兰面还能充当承压面，配合密封垫实现静密封。

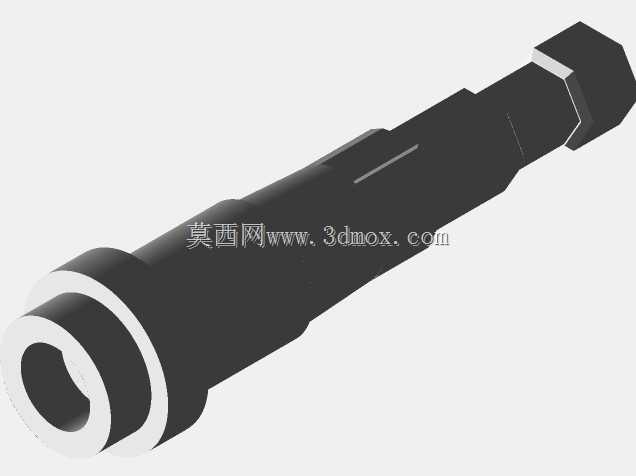

　　主体部分采用多段阶梯过渡，而非简单圆柱。靠近法兰的一段直径较大，用于承担主要弯矩；中段逐步收窄，以匹配嘉丁拿快插系统的插入深度和密封位置；端部保留六角外形，方便在狭窄空间内用扳手辅助定位或拧紧。这种阶梯轮廓在三维建模时需要特别注意各段之间的圆角过渡：若直接采用尖角连接，注塑或打印后容易在壁厚突变处产生缩痕，长期受压也会形成应力集中。模型中过渡段的圆角半径沿轴向连续变化，既照顾外观，也改善了受力路径。

　　嘉丁拿系统接口的核心在于插入段的尺寸边界。快接接头内部通常有锁紧爪和橡胶密封圈，插入段外径、端部倒角以及环形槽位置必须落在标准公差带内，否则会出现插不进、锁不紧或密封失效。该维修接头在插入端设置了引导倒角，便于装配时顺利推开锁紧爪；对应密封圈的柱面保持较高圆柱度，避免因椭圆造成局部渗漏。端部六角段并不参与密封，主要服务于装配工艺，使维修人员可以在软管已经密集布置的花床或设备角落中，用小型开口扳手完成最后紧固。

　　实际选型时，安装边界需要重点核对。方形法兰决定了面板开孔周围的最小平面区域，四个安装孔的孔距应与现场支架孔位一致；若用于水箱侧壁，还要确认法兰背面与箱壁之间有足够空间放置密封垫。M6内螺纹端适合连接小规格外螺纹件、传感器转接座或微型阀门，但不宜作为大流量主通道使用，因为M6通流面积有限，过高流量会带来明显压降。将其用于维修包时，更合理的做法是承担旁通、排气、测压或小型取水支路的连接功能。

　　建模过程中，螺纹部分通常采用修饰螺纹或简化齿形表达，以控制模型数据量；但在出工程图时必须标注螺纹规格、公差等级和有效深度。法兰上的四个安装孔需给出孔位公差，避免现场安装时出现螺钉错位。六角段则要标注对边尺寸，使其与标准扳手规格匹配。对于使用快速成型方式制作备件的场景，还需考虑材料韧性：长期暴露在户外的接头应选择耐候性较好的材料，若采用金属加工，则要注意螺纹端与快插段之间的防腐处理，避免不同材料接触处产生电化学腐蚀。

　　在维修现场，这类接头的价值体现在不必拆除原有主管路。操作人员只需关闭局部水源，排空残水，将损坏的旧接头从固定点拆下，替换该维修件，再把嘉丁拿快插端重新插入软管接头即可。方形法兰提供稳定支撑，M6螺纹端提供标准化外接界面，阶梯主体保证与快接系统的配合深度，六角端部则改善装配可达性。四个结构特征共同服务于“快速修复、可靠密封、重复拆装”这一工程目标，使园艺灌溉系统的局部维护更加简单直接。
