拖车坡道防滑承载结构设计方案

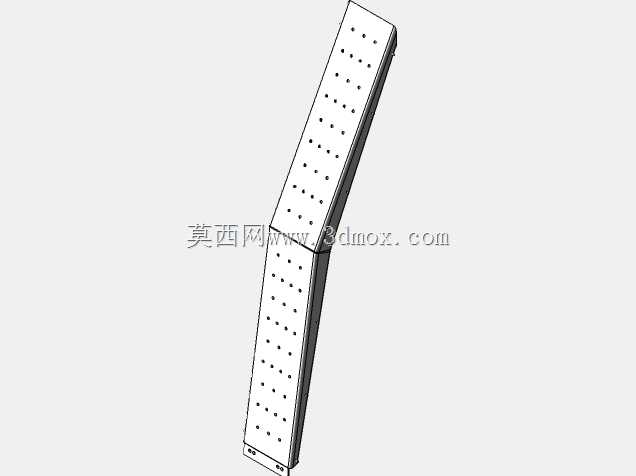

　　在户外装备转运、小型工程机械场内移位、私家拖挂式房车装卸的场景里，拖车坡道是衔接货厢台面与地面的核心承载辅具，它的结构合理性直接决定轮式设备上下拖车过程的通行效率与作业安全。这套坡道结构采用分段折角的整体构型，没有做成单一平直斜面，而是在靠近坡道中段的位置设置了平缓的角度过渡区，这个设计细节主要是为了消解低底盘车辆通行时的托底风险——普通平直坡道在地面与货厢的高度差偏大时，坡面夹角会让小型清扫车、高尔夫球车、 ATV 这类轴距短、离地间隙有限的设备，在坡道中点位置出现底盘剐蹭，折角过渡段把整体坡度拆分为两段斜率不同的坡面，轮式设备行驶到该区域时，底盘最低点会获得额外的竖向通行空间，无需额外垫高坡道起点就能完成通行。

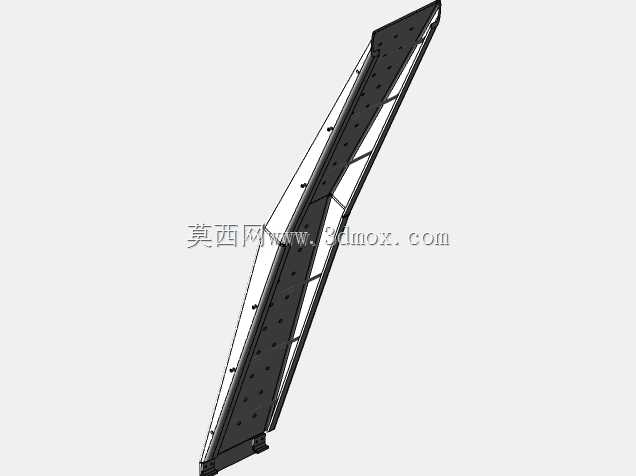

　　从结构受力的角度拆解，坡道主体采用带密集冲孔的板面设计，这些均匀排布的冲孔并非单纯为了减重：露天作业场景下坡道表面容易积存雨水、泥沙或者冬季残留的薄冰，贯通式冲孔可以让落在坡面上的杂物、液体直接从孔位漏下，避免接触面形成光滑的滑移层；同时冲孔边缘在轮胎碾压时会嵌入橡胶胎面的花纹缝隙，提供比光面板材高得多的摩擦阻力，即便设备在坡道中途启停，也不容易出现轮端打滑后溜的问题。板面下方的支撑边框采用封闭型截面设计，沿着坡道长度方向全程贯通，在轮载集中作用的区域，边框还做了局部加厚处理，承压时可以把单轮的集中载荷快速扩散到整个坡道幅宽，避免板面局部出现凹陷变形。

　　这类坡道的实际使用边界需要结合拖车货厢的标准高度匹配，常规适配场景下，单幅坡道的宽度可以覆盖普通小型轮胎的接地宽度，成对使用时能够支撑两轮式设备的双侧轮迹，单块坡道的长度要保证整体坡度不超过轮式设备的最大爬坡度限值，过长的坡道会增加整体挠度，过短则会让坡度过陡，增加设备上行的阻力。安装使用时，坡道的上端搭接边需要完全贴合拖车货厢的尾板平面，搭接深度要保证车辆驶入时坡道不会出现向后滑移，下端则要与地面完全贴合，避免出现悬空支点导致承压时坡道端部翘曲。

　　在结构设计的细节考量上，坡道两侧的边框做了向上的翻边处理，这个翻边一方面可以提升整体截面的抗弯模量，让坡道在同等板厚下获得更高的承载能力，另一方面可以在轮胎出现小幅偏航时起到侧向限位作用，避免设备从坡道侧面滑落。板面的冲孔排布采用等距阵列布局，在建模阶段可以通过参数化阵列快速调整孔位间距，针对不同承载等级的坡道版本，只需要修改冲孔密度与板材厚度，就能快速衍生出适配不同载荷的系列化产品，不需要重新搭建整体的坡面曲面与支撑骨架。折角位置的折弯半径做了圆弧过渡，没有采用直角折弯，避免折弯处出现应力集中，在长期反复承受轮载冲击的工况下，圆弧过渡区的疲劳寿命要远高于直角折弯结构。

　　从实际作业的使用流程来看，这类坡道不需要永久固定在拖车尾部，非使用状态下可以成对叠放收纳，占用的储物空间远小于固定式的尾板升降机构，对于没有配备液压尾板的轻型拖车来说，是成本更低、维护更简便的装卸替代方案。坡道整体没有额外的活动铰接部件，不存在铰接点磨损、锁止机构失效的隐患，日常只需要清理冲孔内积存的泥沙，检查边框是否出现变形即可，几乎不需要额外的维护成本。在三维建模过程中，结构工程师可以优先搭建支撑边框的骨架曲线，确认折角位置与整体长度的匹配关系后，再生成冲孔板面的实体特征，阵列冲孔时要注意避开折角的折弯区域，避免孔位过于靠近折弯线导致板材开裂，同时要给后续的折弯、冲孔加工预留合理的工艺余量，保证设计模型可以直接导入加工环节完成板材的下料与成型。
