ArduinoUno导轨式安装固定基座

　　在工业控制柜、分布式IO采集节点以及小型自动化设备内部，开源控制板的安装一直是现场布线与结构布置中容易被忽视的环节。Arduino Uno作为原型验证、教学实验和小型测控项目中常用的控制核心，若直接采用螺接或胶粘方式固定在柜内，不仅拆装效率低，也难以与断路器、端子排、继电器等常规DIN导轨元件保持统一的安装基准。这款导轨固定座正是针对这一实际问题设计，将标准Arduino Uno板卡转换为可直接卡装在电气导轨上的模块化组件，使控制板能够像普通工业电器元件一样快速嵌入控制柜排布体系。

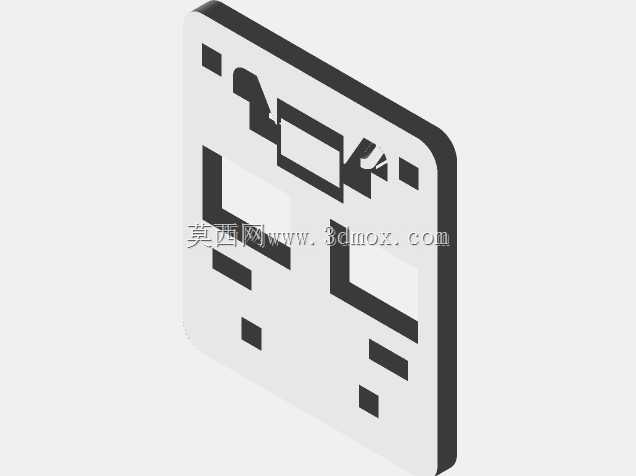

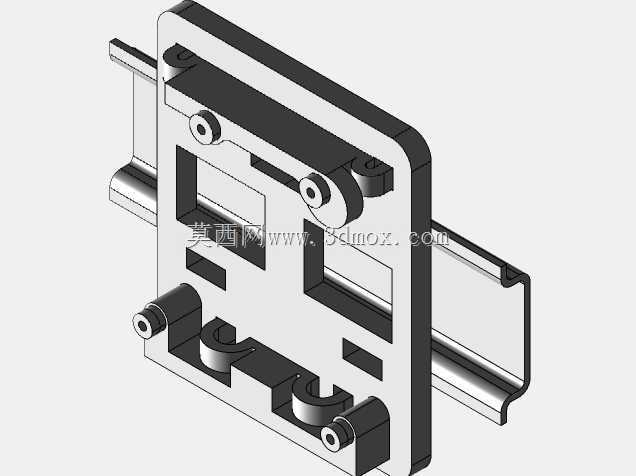

　　从结构上看，固定座主体采用承托式底板与侧向限位结构组合，底板轮廓完整覆盖Arduino Uno的PCB边界，四角及关键受力位置设置凸起挡边，避免板卡因振动或拉扯发生横向滑移。板上的电源插座、USB接口、排针区域均做了避让处理，安装后不会遮挡外接端口，传感器线束、电源线和扩展模块接线均可从板卡正面或侧面顺畅引出。底板下方集成导轨卡扣结构，适配工业现场常用的TS35型DIN导轨，推入后可听到卡扣到位的反馈声，拆卸时用一字螺丝刀轻撬卡舌即可整体取下，无需在安装板上反复钻孔。

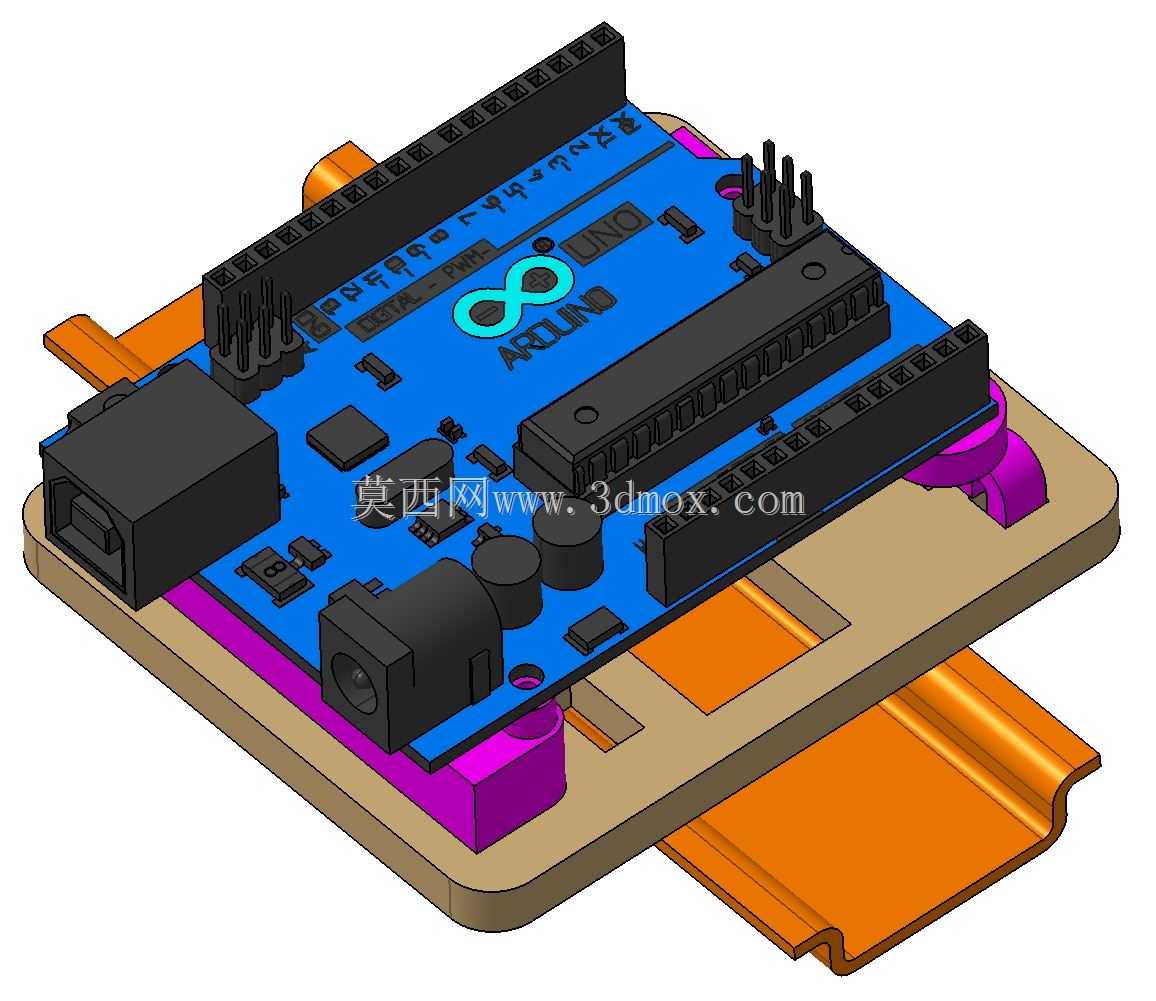

　　设计思路上优先考虑的是板卡与导轨之间的安装边界。固定座将Arduino Uno整体抬离导轨表面，在PCB与金属导轨之间形成绝缘间隙，既降低了背面焊点意外接触金属导轨造成短路的风险，也为板底局部元件保留了散热空间。两侧的紫色限位块与橙色弹性卡扣形成颜色区分，装配时可快速判断卡接方向；底板边缘的开槽则对应板卡安装孔位，必要时仍可追加螺钉进行双重固定，以适应高振动或移动设备场景。

　　实际选型时，需要关注固定座装入后的整体高度与柜内深度。由于Arduino Uno本身带有排针、电源接口和直流插座，叠加固定座后，组件在导轨法线方向会形成一定厚度，布置时应与线槽、端子排和柜门保留安全距离，避免关门后挤压线束或接口。沿导轨方向，固定座宽度基本围绕Uno板形展开，可与相邻导轨元件并排安装；若项目中叠加以太网扩展板、电机驱动板或传感器屏蔽板，则应重新核算上层模块的外轮廓，必要时在相邻元件之间预留散热与插拔空间。

　　在设备用途方面，该固定座适用于将原型控制板快速纳入标准电气安装体系。常见场景包括小型温控柜、数据采集箱、实验台架、楼宇自控节点以及教学实训装置。它不改变Arduino Uno原有电路布局，也不影响USB程序下载和外部供电，只是在机械层面提供稳定、可重复的安装接口。对于结构设计人员而言，这种方案能够减少定制安装板的开孔数量，提高柜内元件排布的一致性；对于现场维护人员，则意味着板卡更换、程序调试和线路检修都可以在不破坏整体安装的情况下完成。

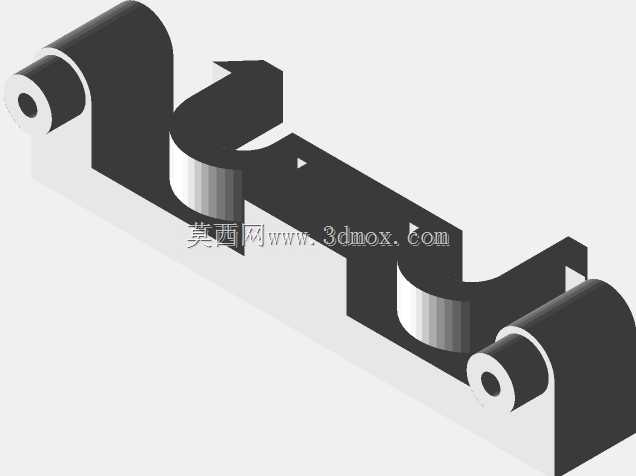

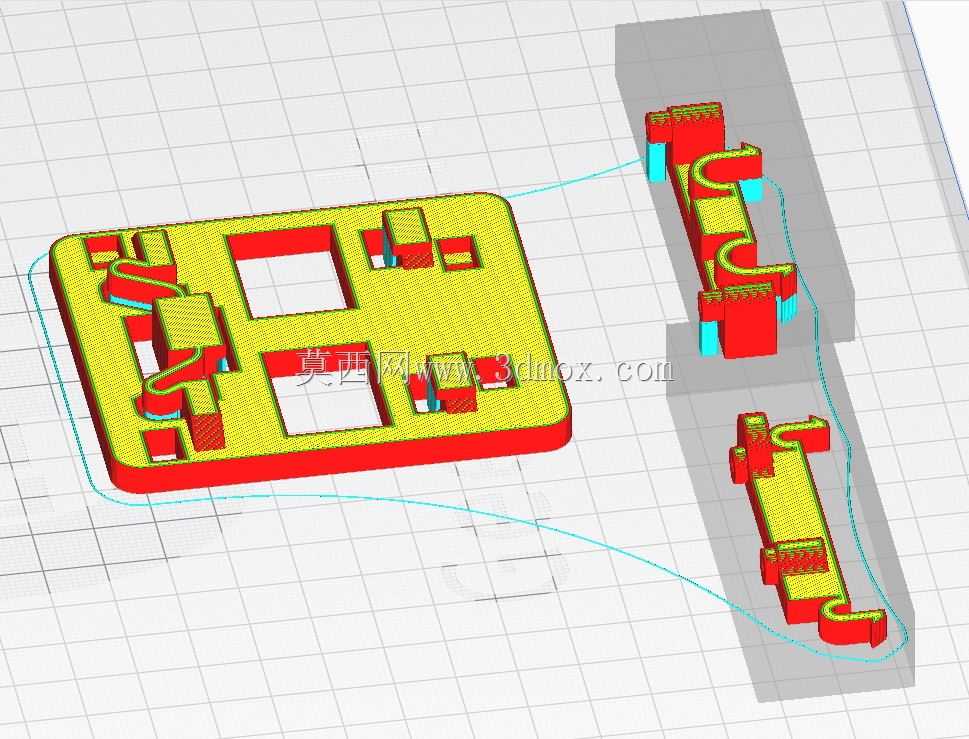

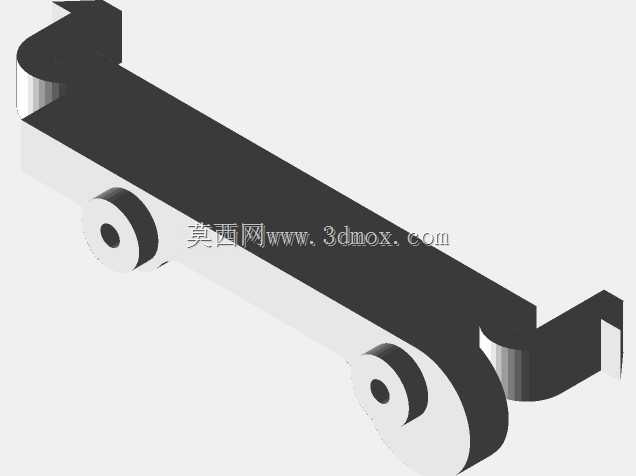

　　从三维建模角度检查，该类固定座的关键尺寸集中在导轨卡口、板卡限位高度和端口避让区。卡扣需要具备一定弹性变形量，以补偿不同厂家导轨的厚度公差；承托面不宜完全封死，否则会增加打印或成型后的变形风险，也不利于灰尘散落。固定座与PCB之间建议保留微小间隙，依靠周边挡边定位而非大面积压紧，这样可以避免因制造误差导致板卡装配困难。若用于批量设备，还可在底板侧面增加标识区或扎带孔，用于标注节点编号、固定线束或区分不同功能的控制板。

　　整体而言，这款固定结构把开源控制板的灵活性与工业导轨安装的规范性结合起来，解决的不是电路功能问题，而是设备集成阶段的机械可靠性与装配效率问题。它让Arduino Uno从桌面原型件更自然地过渡到柜内安装件，尤其适合需要快速搭建、频繁改线或统一维护的小型测控系统。
