乘用车五辐轻量化轮辋结构设计

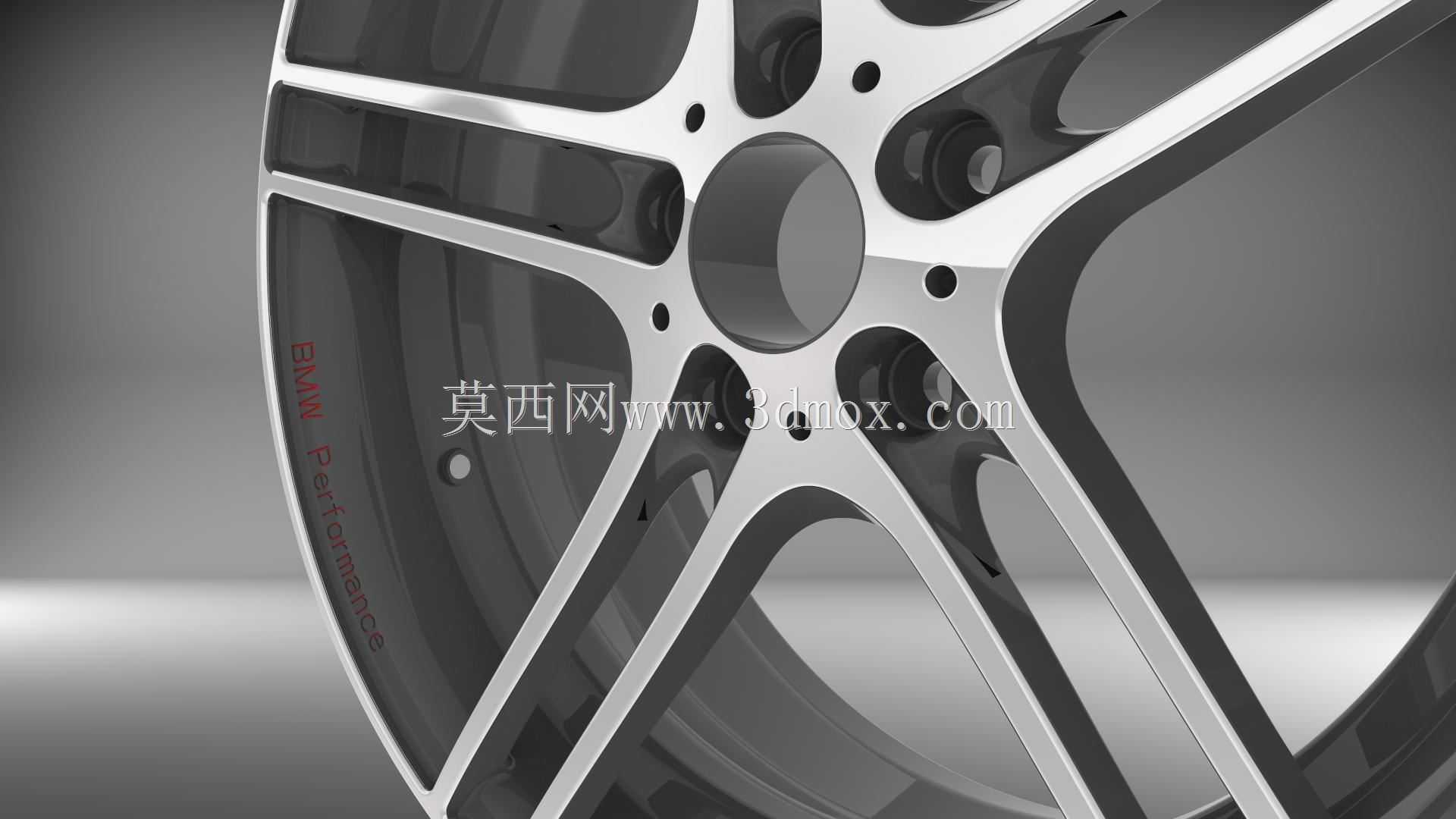

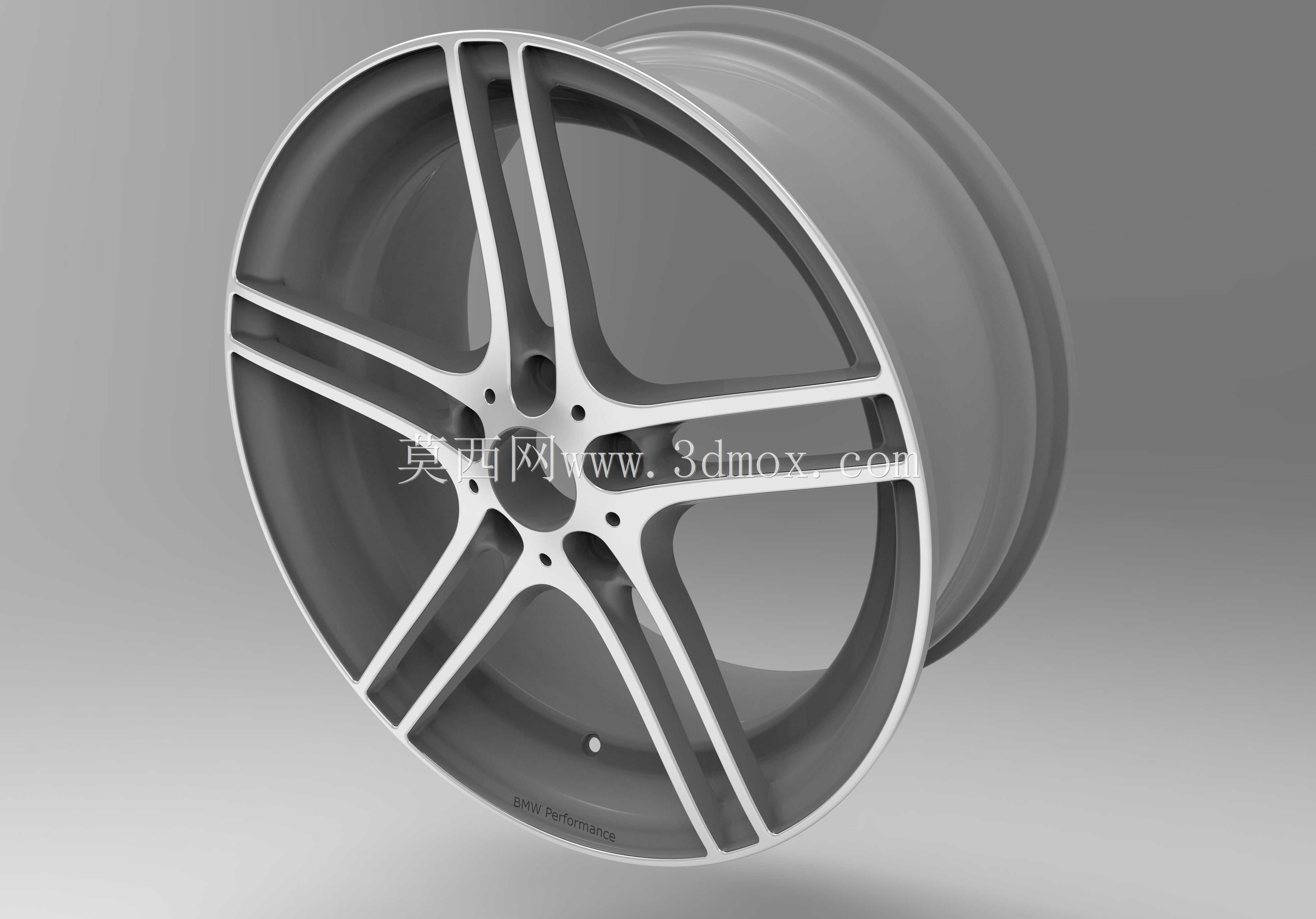

　　该轮辋属于乘用车辆行走系统的核心承载部件，主要承担轮胎安装定位、整车载荷传递、行驶过程中冲击缓冲的作用，可适配常规18英寸规格的民用子午线轮胎，多用于家用轿车、入门运动型乘用车的改装或配套场景。轮辋的轮缘位置按照轮胎安装的标准轮廓做了等厚过渡设计，既保证胎圈卡入后有足够的轴向限位能力，也避免轮缘位置应力集中在车辆过坎、侧滑时出现开裂。五组辐条采用不等宽的流线型布局，辐条从中心安装盘向外缘逐步拓宽，在不额外增加整体重量的前提下，提升了辐条的抗弯截面模量，同时辐条之间的大镂空区域也给制动卡钳预留了充足的避让空间，即便搭配大尺寸多活塞制动套件，也不会出现转向时部件干涉的问题。中心安装区域设计了一体式的轮毂轴承配合止口，

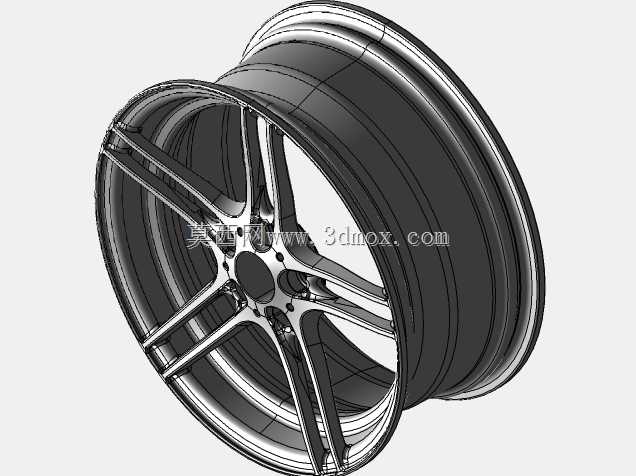

　　周围均匀分布螺栓过孔，孔位周边做了局部加厚处理，用来分散车轮螺栓预紧时的压应力，防止长期使用后安装面出现压溃变形。从建模逻辑来看，整个结构先通过旋转特征生成轮辋的基础筒体轮廓，再单独绘制单根辐条的草图做双向扫掠，利用圆周阵列完成五组辐条的均布，最后对所有棱边做不同半径的圆角过渡——辐条与轮辋筒体衔接的位置采用大圆角分散应力，辐条表面的造型棱线采用小圆角保留视觉层次感，这种处理方式也和实际铸造、锻造铝合金轮辋的工艺要求相匹配，不会出现壁厚突变导致的充型缺陷。轮辋的轴向安装面到轮缘外侧的距离经过严格控制，直接决定了车轮的ET偏距值，这个尺寸会影响整车的轮距以及转向时轮胎与翼子板、悬架摆臂的间隙，建模时将安装接合面设置为基准平面，

　　所有轴向尺寸都从该面出发标注，能保证后续出工程图或者做装配校核时尺寸链清晰可控。轮辋筒体上的气门嘴安装孔位置特意避开了辐条的正投影区域，方便后期轮胎装配时充气操作，也避免气门嘴被辐条遮挡导致胎压传感器安装不便。在实际整车匹配中，这类辐条造型的轮辋相比全封闭面的轮辋，行驶时的气流可以直接穿过辐条间隙带走制动盘产生的热量，连续制动时能降低制动系统的热衰退概率，同时镂空结构也减少了非簧载质量，对提升悬架响应速度、改善轮胎接地性能有实际帮助。建模过程中对轮辋的壁厚做了差异化处理：轮辋筒体和胎圈接触的区域壁厚稍大，用来承受轮胎充气后的周向张力，辐条非主要承力的区域则适当减薄，在满足刚强度要求的前提下控制整体重量。整个模型的曲面连续性经过调整，辐条和轮辋衔接的位置没有硬棱，既符合实际产品的工艺脱模要求，也能在做渲染或者工程仿真时获得更准确的表面应力分布结果。
