激光切割X形镂空吊坠耳环结构设计

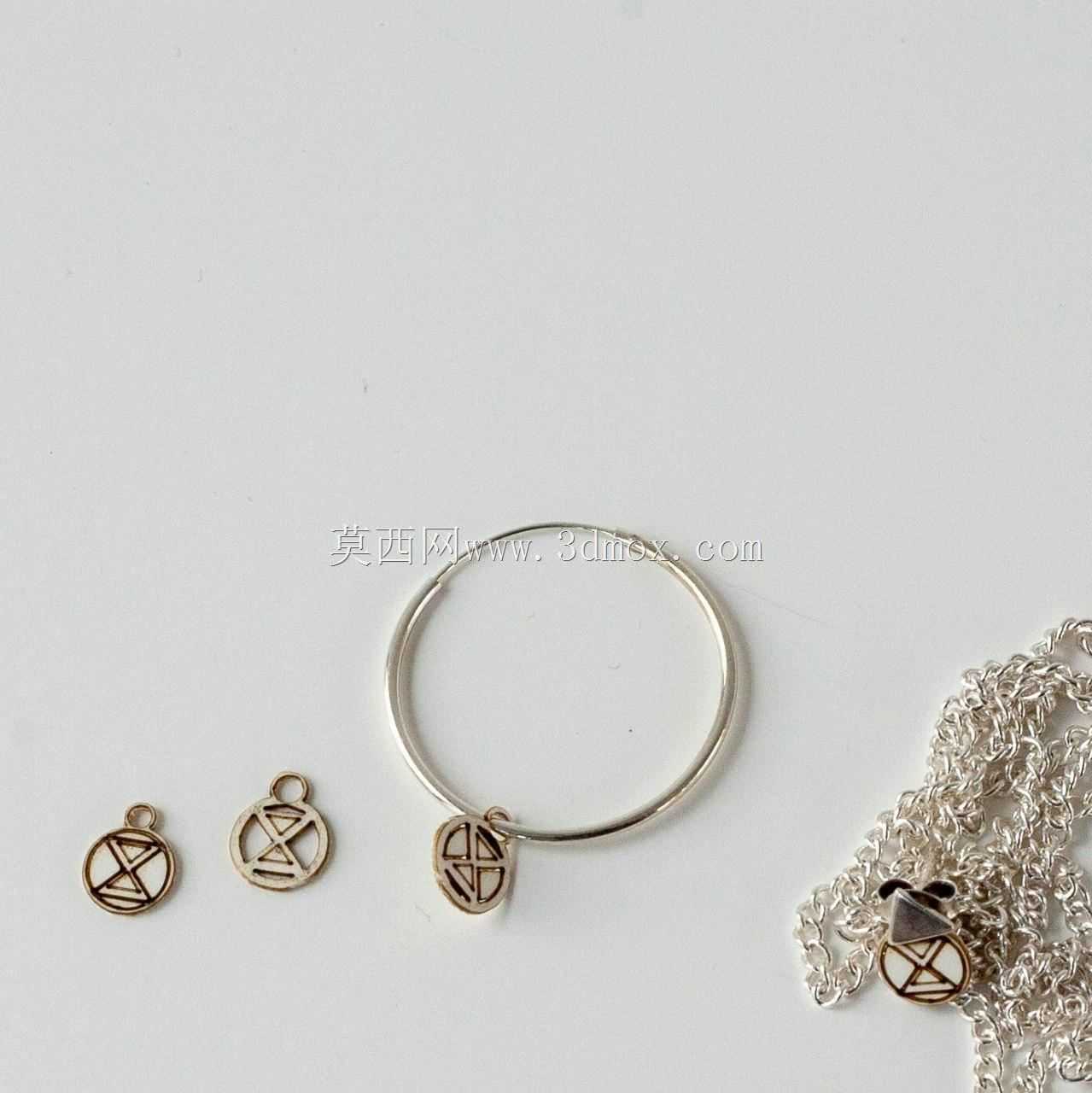

　　该件属于薄片式挂饰结构，整体由顶部吊环、中部圆形牌体和内部X形镂空纹样组成，适合采用二维轮廓驱动的激光切割工艺直接成形。从结构关系看，吊环与牌体为一体化外轮廓，没有额外铰接件，受力路径沿吊环下沿过渡到圆牌两侧，避免了焊接、铆接或串接带来的装配误差。圆牌内部的X形镂空并非单纯装饰，它在保持外轮廓完整的同时去除了中部材料，使成品更轻，也让光线能够穿透片体，在金属、亚克力或薄木片上形成清晰的几何阴影。

　　在实际加工场景中，这类结构常用于首饰打样、文创挂件、品牌周边和个性化配饰制作。设计时需要优先考虑切缝补偿与最小桥位宽度。吊环内孔用于穿链或连接耳钩，其孔径必须大于所选链环、跳环或耳钩线材直径；若材料厚度较大，还应预留装配间隙，防止切割后内孔边缘残留熔渣影响穿装。牌体与吊环连接处是最容易在跌落或拉扯时开裂的位置，因此圆弧过渡半径不能过小，两侧壁厚也应保持均匀，避免局部应力集中。

　　外形边界可按材料幅面和佩戴比例灵活缩放，但缩放时不能只按视觉效果调整。若整体尺寸过小，X形镂空与外圆之间的筋条会变得过窄，激光切割热量集中，容易产生烧边、挂渣或变形；若整体尺寸过大，则会失去耳饰的轻量感，并增加耳垂承载负担。工程建模时应把外轮廓、内孔和镂空槽统一放在同一闭合曲线体系中，先确定最大外圆直径，再确定吊环中心高度，最后反推X形筋条宽度。这样能保证各部位比例协调，也便于在不同材料厚度下复用同一图纸。

　　安装边界主要集中在顶部吊环。它不需要复杂基座，也没有轴承、卡扣或螺纹结构，使用时通过跳环、耳钩、项链或挂绳完成连接。吊环截面宽度应与连接件接触面积匹配，过窄会在接触面形成明显压痕，过宽则会限制连接件转动。若用于耳环，吊环内孔建议预留足够转动空间，使佩戴后牌体能够自然摆动；若用于项链吊坠，则可适当增加牌体直径，使X形图案在胸前具有更高识别度。

　　从设计思路看，该结构把复杂造型压缩为单层平面轮廓，降低了从数字模型到实物的转换难度。外圆提供了完整的视觉边界，顶部圆环承担悬挂功能，内部X形线条在圆形区域内形成对称张力。四个三角形留空区把牌体分割成稳定的骨架，既保留了几何力量感，又不会让片体显得笨重。对于激光切割设备而言，这种闭合曲线多、内部镂空规则的图案非常适合连续排样；多件加工时可将相同件按等间距阵列，利用共边或微连接方式减少空行程，提高板材利用率。

　　材料选择会直接影响结构细节。金属片切割后边缘硬度较高，X形尖角处需要倒钝，避免划伤皮肤；亚克力切割后边缘透明，适合强调光影效果，但尖角处易产生应力开裂，拐角处应加微小圆角；木质薄片切割后表面纹理明显，但吸湿后可能翘曲，吊环与牌体连接处需要保留更宽的安全边。无论采用哪种材料，建模阶段都应把片厚作为实体厚度处理，而不是只画线条，因为厚度会影响耳钩装配、边缘触感和成品重量。

　　该模型的功能特性在于以极少的结构元素同时实现装饰、悬挂和轻量化三个目标。没有可动部件，意味着后期维护简单；没有分体装配，意味着尺寸一致性更容易控制；对称轮廓则降低了正反面识别成本，佩戴时不需要反复调整方向。对于结构设计人员来说，这类图纸的价值不在于复杂曲面，而在于对轮廓比例、切口宽度、连接边界和工艺约束的精确平衡。把这些关系处理到位，简单的二维片件也能形成稳定、可批量制作且具有明确佩戴用途的成品。
