珀耳帖热泵配套铝制散热鳍片组件

　　在小功率温控场景里，半导体制冷片的热端散热一直是决定整套系统能不能稳定跑在额定工况的核心环节。这套散热件的外轮廓控制在92mm见方、总厚度20mm，基底平整面用来贴合40mm边长的50W珀耳帖热泵热端，鳍片从基底一侧向上延伸，整体走的是铝挤型材一次成型的路线，没有额外拼接缝，也省掉了鳍片与底板之间的二次接触热阻。

　　从结构选型上看，这类薄型散热器不需要搭配高风压暴力风扇，自然对流或者低转速轴流风扇就能把热量带走。鳍片的间距留得比较宽，一方面是铝挤工艺的拔模斜度要求，另一方面在半开放机柜里积灰速度会更慢，长期运行后风道不容易被絮状灰尘堵死。基底厚度没有一味做薄，是为了让热泵热端的集中热量先在底板内完成横向均温，再均匀分配到每一片鳍片上，避免靠近中心的几片鳍片热负荷过高、边缘鳍片却没参与换热的情况。

　　实际装机时，安装边界要提前核对：92mm的边长刚好对应市面常见的92mm风扇安装孔位，风扇可以直接锁在鳍片外侧，形成直吹风道；20mm的总厚度给半导体片、冷端导冷块、保温层留出了堆叠空间，在小型恒温箱、桌面级温控平台、分析仪样品舱这类空间紧凑的设备里，不会因为散热件过高挤占内部走线和冷端结构的位置。基底上预留的小孔用于安装固定，可配合压条或者螺丝把热泵均匀压紧在基底中心，锁紧时要对角逐步施力，防止陶瓷基板的珀耳帖片因局部应力开裂。

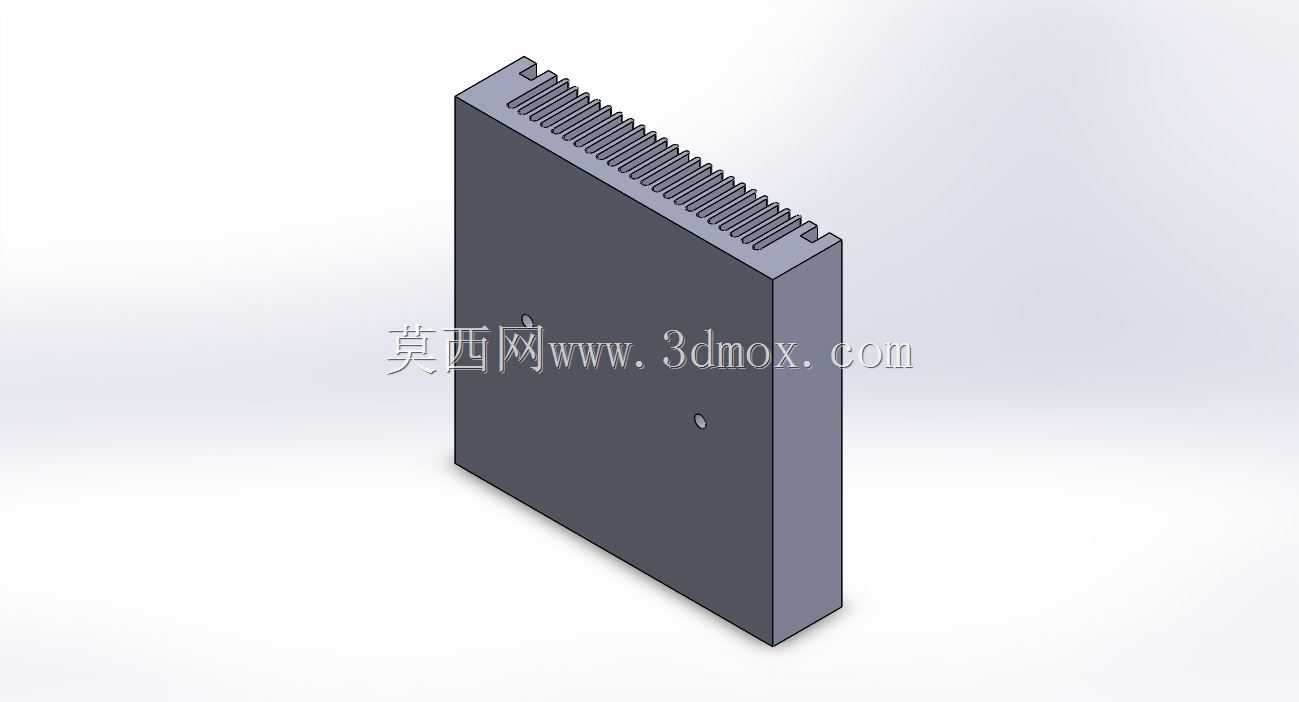

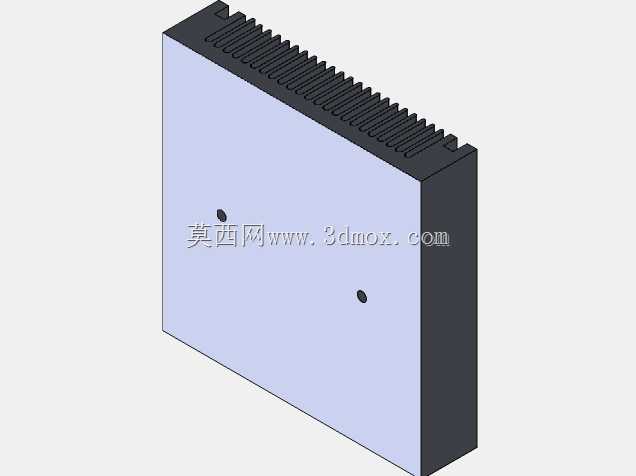

　　建模过程中，鳍片部分采用阵列特征完成，先画出单片鳍片的拔模截面，再沿底板长度方向等距排布，根部做了小圆角过渡，既符合铝挤模具的出料特性，也能减少应力集中。底板与鳍片是连续实体，没有用装配体拼接，这一点和真实铝挤型材的成型逻辑一致——如果在三维里把鳍片做成单独零件再组装，导出工程图时很容易误标配合公差，也不符合这类散热件的实际加工方式。

　　在换热路径上，热泵工作时泵送到热端的热量先通过导热界面材料传入铝基底，底板利用铝材的导热能力把局部热点摊开，再顺着每一片鳍片向上传导，鳍片表面与流过的空气完成对流换热。如果采用强制风冷，风向建议顺着鳍片长度方向吹，让空气在鳍片间隙里形成贯通流，而不是横吹鳍片端部造成风阻过大。自然对流工况下，则要让鳍片保持竖直方向，利用热空气自然上升形成烟囱效应，安装方向错误会让散热能力打明显折扣。

　　选型时还要注意，50W是热泵的额定热端发热量，实际散热余量要结合环境温度评估。如果设备长期在密闭机柜内运行，周围空气被持续加热，即使散热器本身面积足够，也会因为进风温度过高导致热端温度降不下来，这时需要在机柜上预留进出风孔，或者把散热器的鳍片部分贴靠机柜通风口。导热界面材料建议选用低热阻的导热垫或者薄型导热硅脂，涂层不要过厚，多余的硅脂反而会增大接触热阻；锁紧后要检查热泵整个40mm面域是否完全贴合底板，边缘不能有翘起或悬空。

　　这套结构没有采用热管、嵌铜等复杂工艺，正是出于小批量设备的成本与可靠性考虑：铝挤型材开模后加工量极小，只需切断、冲孔、做表面阳极氧化即可，氧化层还能防止铝基体在潮湿环境下长期使用后表面氧化粉化。对于结构工程师而言，这类标准尺寸散热件的三维模型可直接调入半导体制冷总成装配中，用来校核冷端、热端、风扇、固定支架的空间干涉，也能在热仿真时作为简化几何模型输入，划分网格时可对鳍片间隙适当加密，基底部分网格可相对粗放，在保证仿真精度的同时减少计算量。
