大直径数控铣削圆形槽式工装台

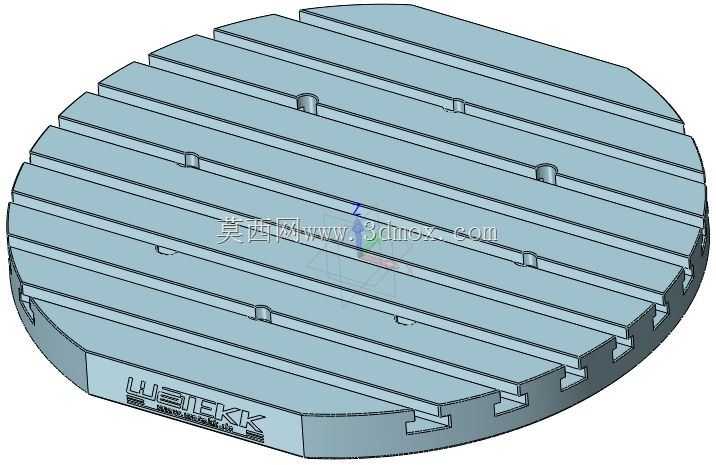

　　圆形工作台在立式加工中心和数控铣床上的使用频率很高，尤其是遇到盘类、板类或者需要多工位排布的工件时，整块平板式台面往往受限于行程和装夹方向，而圆形台体可以围绕回转中心布置压板、定位块和辅助支撑，让刀具在一次装夹内覆盖更大的加工范围。这个方案把台体有效直径做到610mm，相比常见450mm规格，外圆多出一圈可用装夹区域，对于需要在边缘布置螺纹孔、销孔或者轮廓铣削的零件来说，不用频繁挪动工件就能完成整周加工。

　　台面采用平行T型槽布局，槽口沿同一方向贯通，这种设计的好处是压板螺栓可以沿槽长方向任意滑动定位，不需要在台面上提前加工密集阵列孔。实际装夹时，毛坯外形可能是不规则的焊接件、铸件或者气割板，T型槽能适应不同跨距的压紧点，配合台阶垫铁、万向压板和侧向定位块，就能快速建立粗基准。槽与槽之间保留了足够宽的实体肋面，既可以作为工件直接贴合的支撑面，也能在需要时通过等高块架空，避免铣刀穿透时伤到台面。

　　从结构受力角度看，圆形外缘相比方形台面减少了四个悬伸角，在周向压紧时刚性更均匀。台体侧面做了阶梯式减重和安装边，底部可以通过止口或者法兰与转台、分度盘或者机床床身连接；侧面预留的安装位也方便固定限位挡块、气动夹具底座或者对刀块。对于需要回转分度的工序，圆形轮廓天然适配回转中心找正：操作者只需用百分表绕外圆打表，就能快速确认台面与机床主轴的同轴度，比方形台面找正四个边更直接。

　　设计这类台面时，首先要确认的是安装边界。610mm直径意味着它更适合行程较大的立式铣床或者镗床，选型时要核对机床工作台面尺寸、T型槽间距以及回转时是否会与防护罩、主轴头或者排屑链发生干涉。台体厚度方向不能只按平板抗弯来估算，因为T型槽会削弱截面，槽底到下表面的实体厚度必须保留足够余量，才能承受铣削时的侧向切削力和压板拉紧力。槽口倒角和圆角也不能省略，它们既能减少应力集中，也能避免T型螺栓头部在槽内滑动时被毛刺卡住。

　　在模具加工场景里，这种台面常用于模架、垫板和大型电极的装夹。模具板件通常需要加工导柱孔、螺丝底孔和冷却水道，工件重量大、定位要求高，圆形槽台可以配合多个压板形成稳定支撑，再用百分表找正边基准。对于小批量生产，工装不需要做成专用夹具，只需在T型槽里移动定位块就能切换不同尺寸的坯料，换型时间明显缩短。在通用机加工车间，它还能作为辅助垫高平台使用，把原本超出机床原生T型槽台宽度的工件抬升到可加工高度。

　　三维建模时，T型槽的截面要按实际螺栓标准来建，不能只画外观槽。槽口宽度、槽底宽度、颈部高度和头部容纳空间必须匹配所选T型螺栓，否则装配时会出现螺栓放不进或者压板无法贴紧的问题。台面平面度、平行度和槽距公差需要在工程图里明确，因为这些基准会直接传递到工件上。圆形外圆和底面止口最好保持同轴，这样后续加装数控转台时，重复定位精度更容易保证。

　　使用过程中还要考虑切屑和切削液的流向。平行槽会形成天然排屑通道，但如果槽端封闭，细切屑容易在槽底堆积，因此台体边缘可以留出缺口或者让槽贯通到外圆，便于清扫。台面长期使用后难免出现压痕和铣伤，所以材料和热处理选择要兼顾耐磨性与可修磨性：表面淬火后磨削修复，可以恢复平面度而不必整体报废。对于需要安装虎钳、分度头或者多工位夹具的工位，610mm的直径提供了比450mm更宽裕的布局空间，能够同时布置主定位、辅助支撑和夹紧点，减少因装夹刚度不足导致的振刀问题。

　　总体来看，这不是简单放大的圆盘，而是围绕铣削装夹、回转找正和重载支撑进行平衡后的工装平台。它的价值在于把机床原生台面的装夹能力向外扩展，同时用平行T型槽保留足够的柔性，使不同形状、尺寸的工件都能在同一基准上完成加工。
