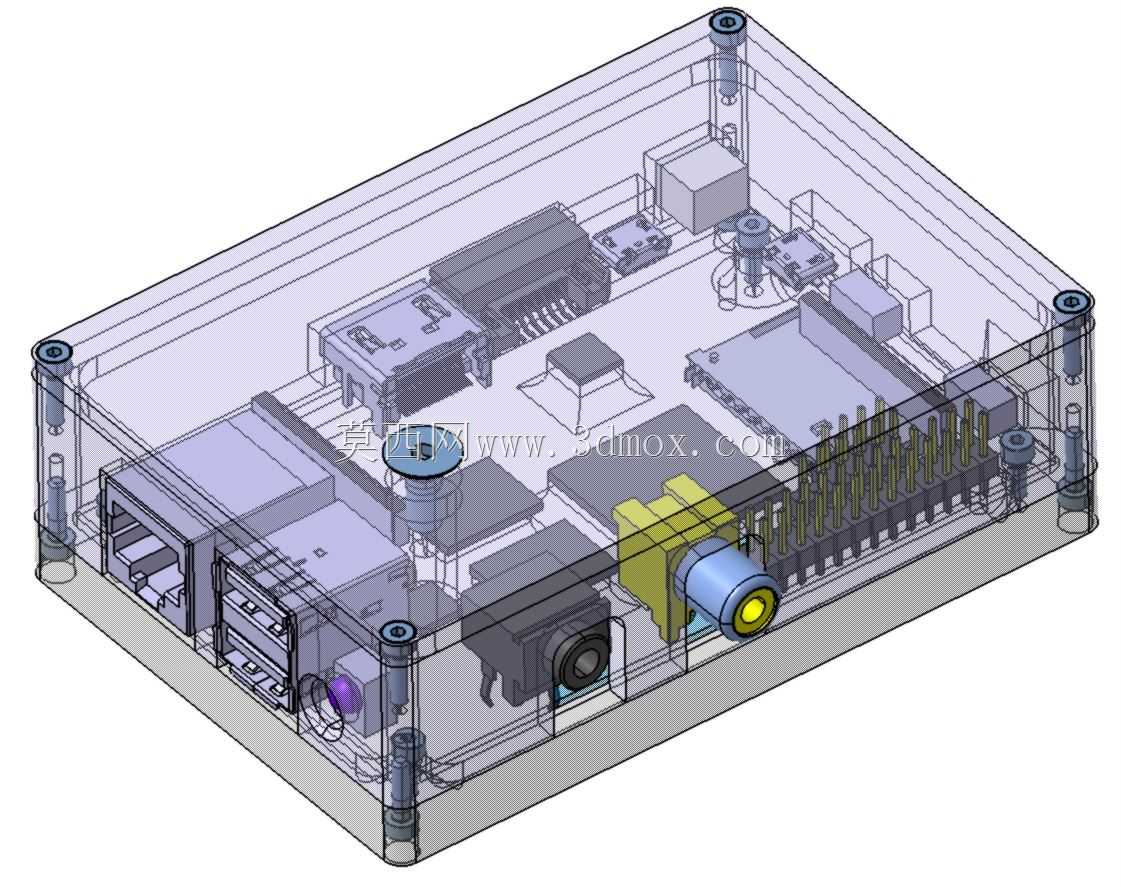

嵌入式传感主控铝制防护壳体结构

　　这款壳体的核心定位，是为板载主控类传感单元提供紧凑、可靠的物理承载与散热载体，常见于工业现场边缘采集节点、小型设备状态监测终端、桌面级嵌入式开发验证平台这类场景。在实际产线或实验环境中，这类终端往往需要贴近被测设备安装，既要承接主板、接口元件的固定，又要在无风扇条件下维持主控芯片的工作温度，同时预留标准对外接口，方便现场布线与快速插拔。

　　从结构设计逻辑来看，壳体优先围绕被动散热路径展开。主体采用铝材加工，利用铝基体较高的导热系数，将板上主芯片的热量通过接触传导扩散至整个盒体表面，再借助自然对流完成散热。为了在有限体积内提升热容量、避免局部热量堆积，加工阶段结合了铣削与侵蚀工艺，在保证壳体强度的前提下优化内部与表面的热传导面积；这种处理方式不是单纯追求外观平整，而是让壳体本身成为散热结构的一部分，省去额外风扇带来的积灰、振动与寿命问题。

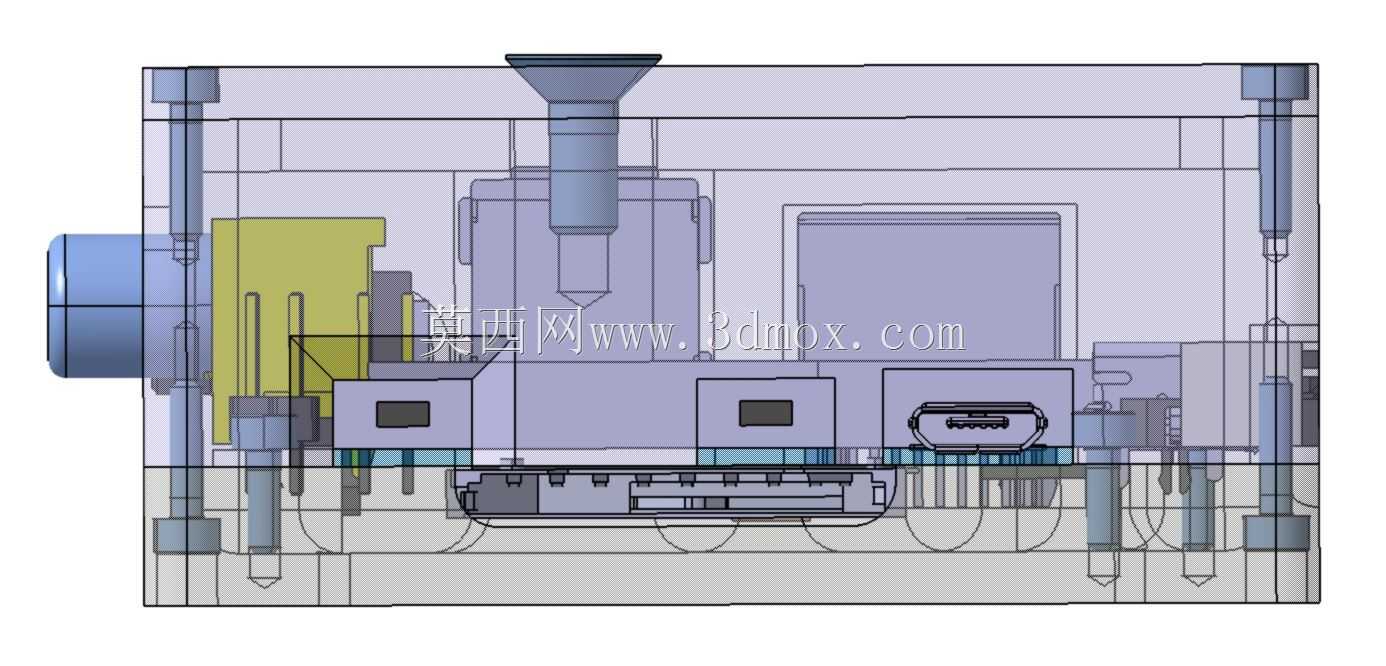

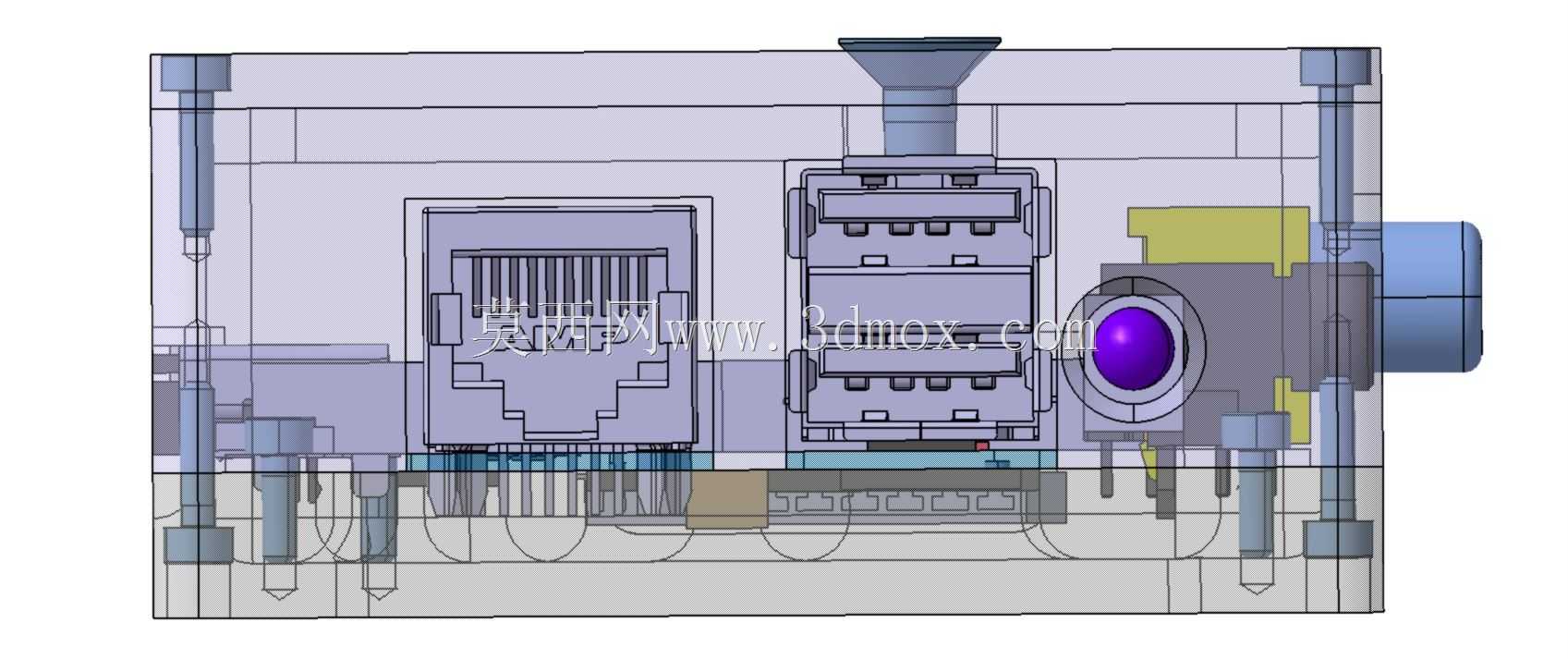

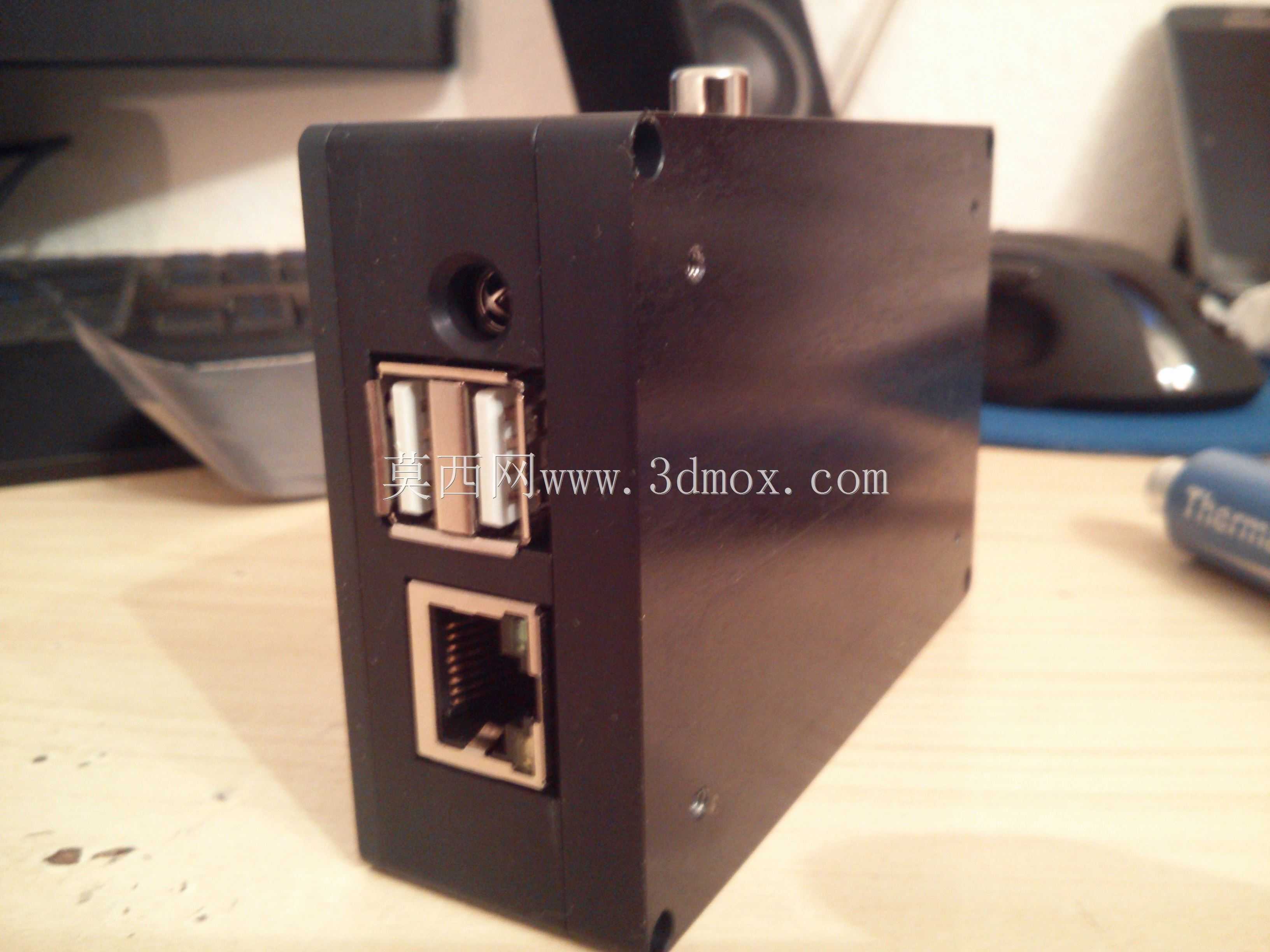

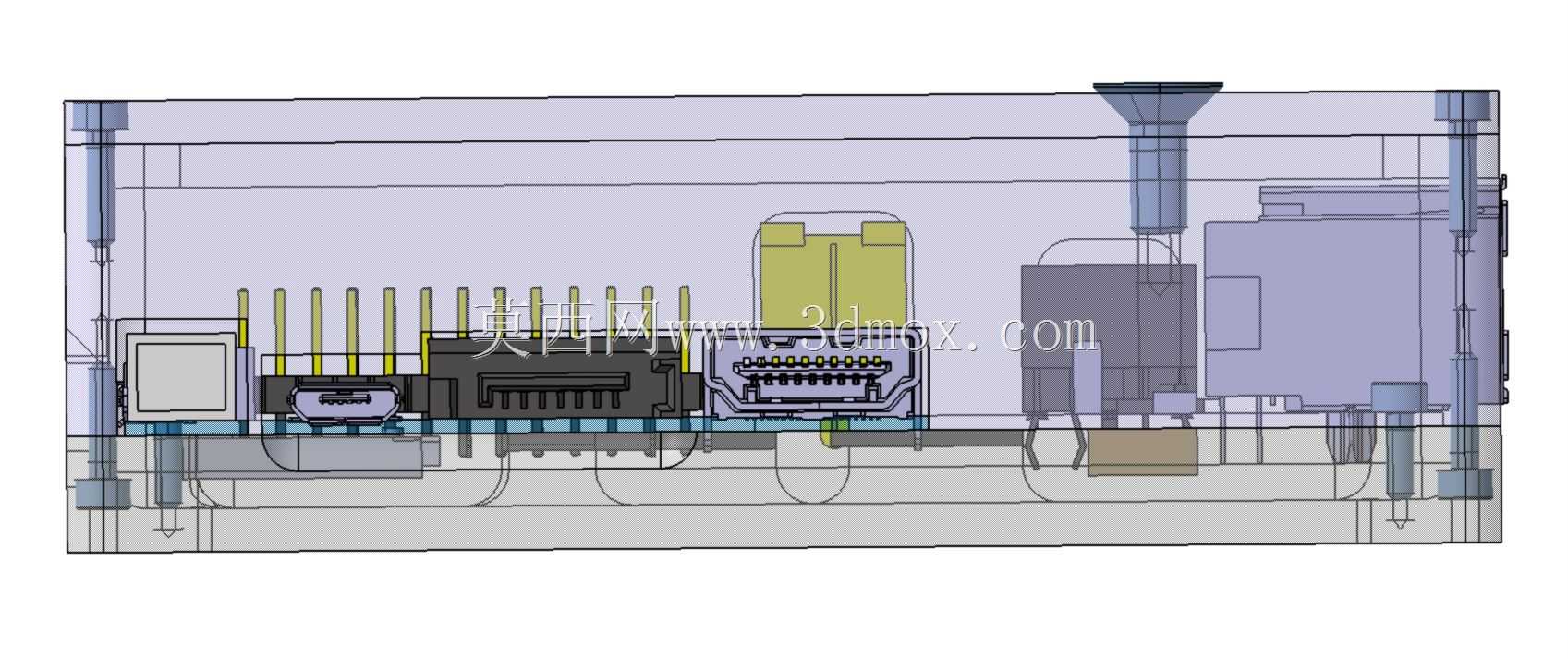

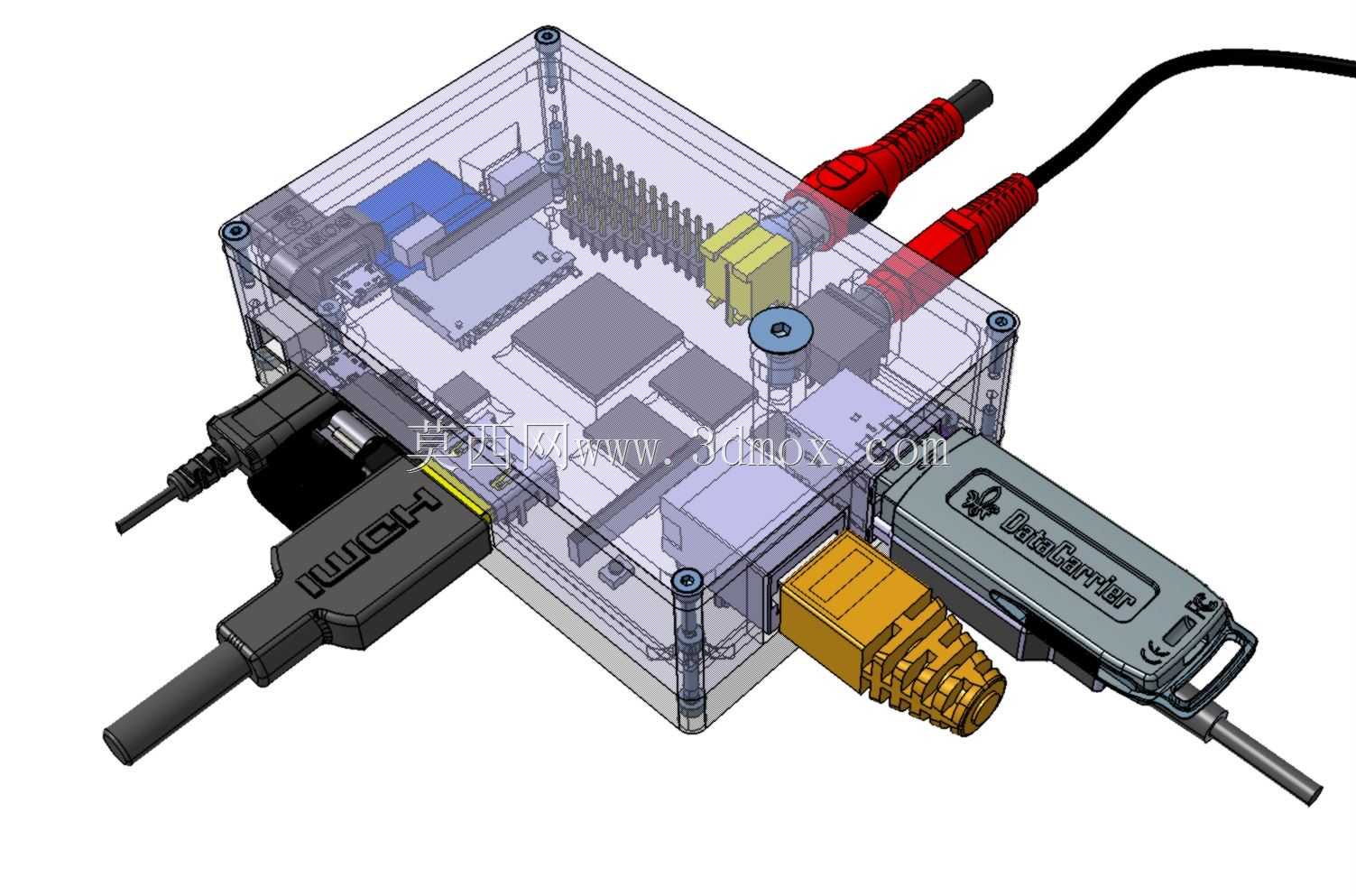

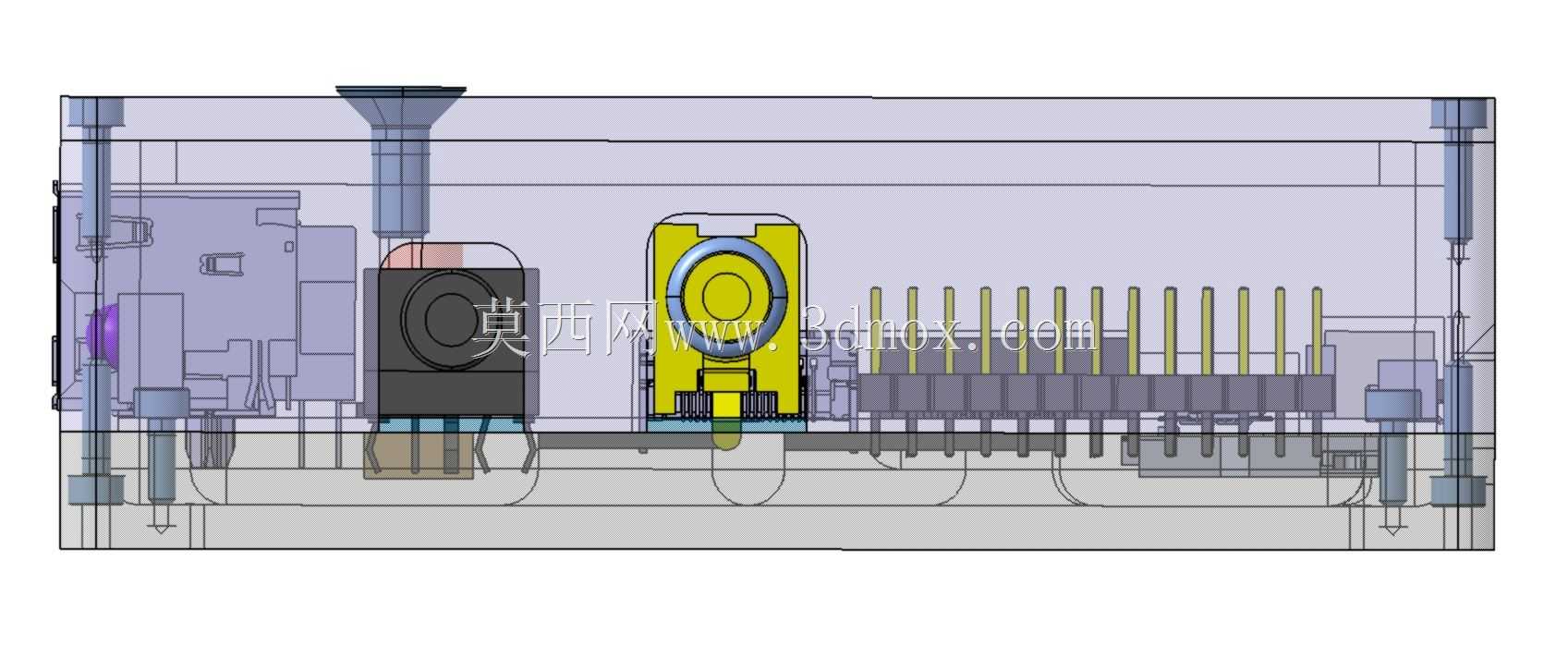

　　壳体侧面集中布置了常用对外接口，包括双USB接口与RJ45网口，能够直接满足数据传输、外设接入与联网通讯需求。接口开孔位置与内部主板安装位严格对应，面板边缘保留了足够的结构壁厚，既可以保护接口焊点免受插拔侧向力影响，也能在设备嵌入机柜或固定在安装板时，为接头插拔留出操作空间。顶部预留的金属接插件可用于天线、外部触发或供电扩展，具体功能随内部板卡配置调整。

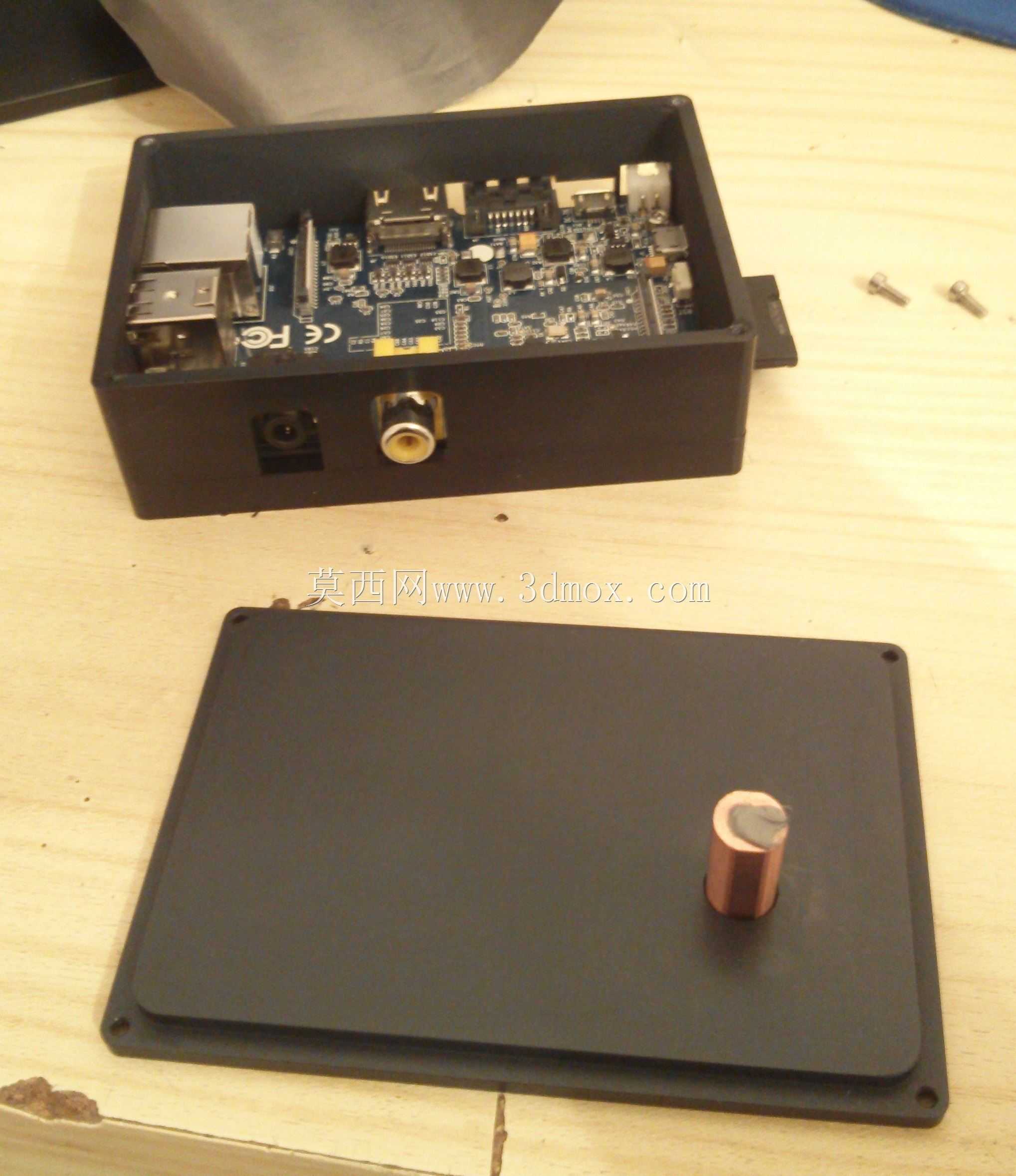

　　在材料与工艺取舍上，方案没有一味追求整块铝材无断点加工，而是在局部加入铜插件。铜插件主要用于改善高发热区域的热传导效率，同时减少铝材在局部薄弱位置的材料去除量，降低整块坯料掏空造成的浪费。从加工角度看，这种铜铝组合也兼顾了成本与性能：铝承担大面积散热与主体支撑，铜承担关键热流路径的快速导出，二者配合比单纯加厚铝壳更有效。对于小批量试制或教学验证场景，该结构也支持通过3D打印制作样件，只需对局部壁厚、卡扣或安装柱尺寸稍作修改，即可用于装配验证与接口位置确认。

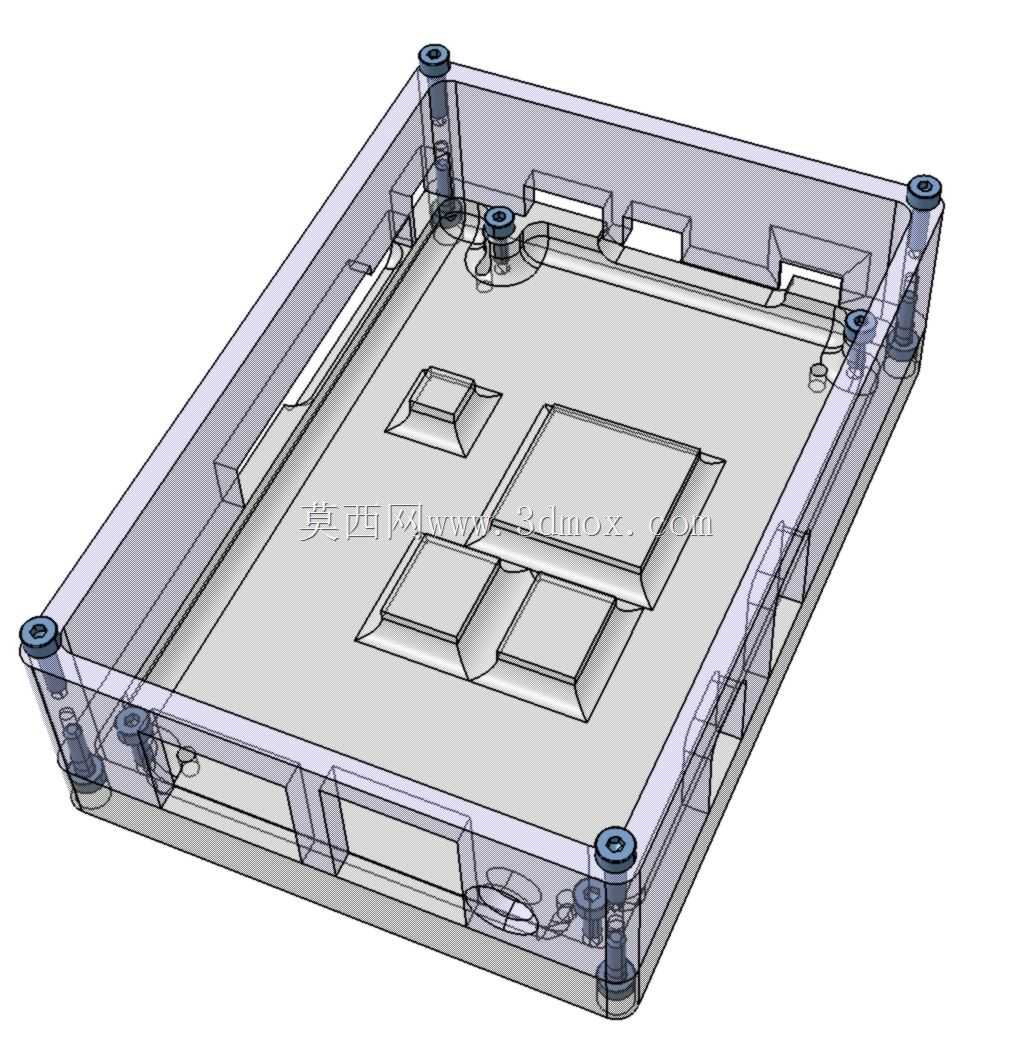

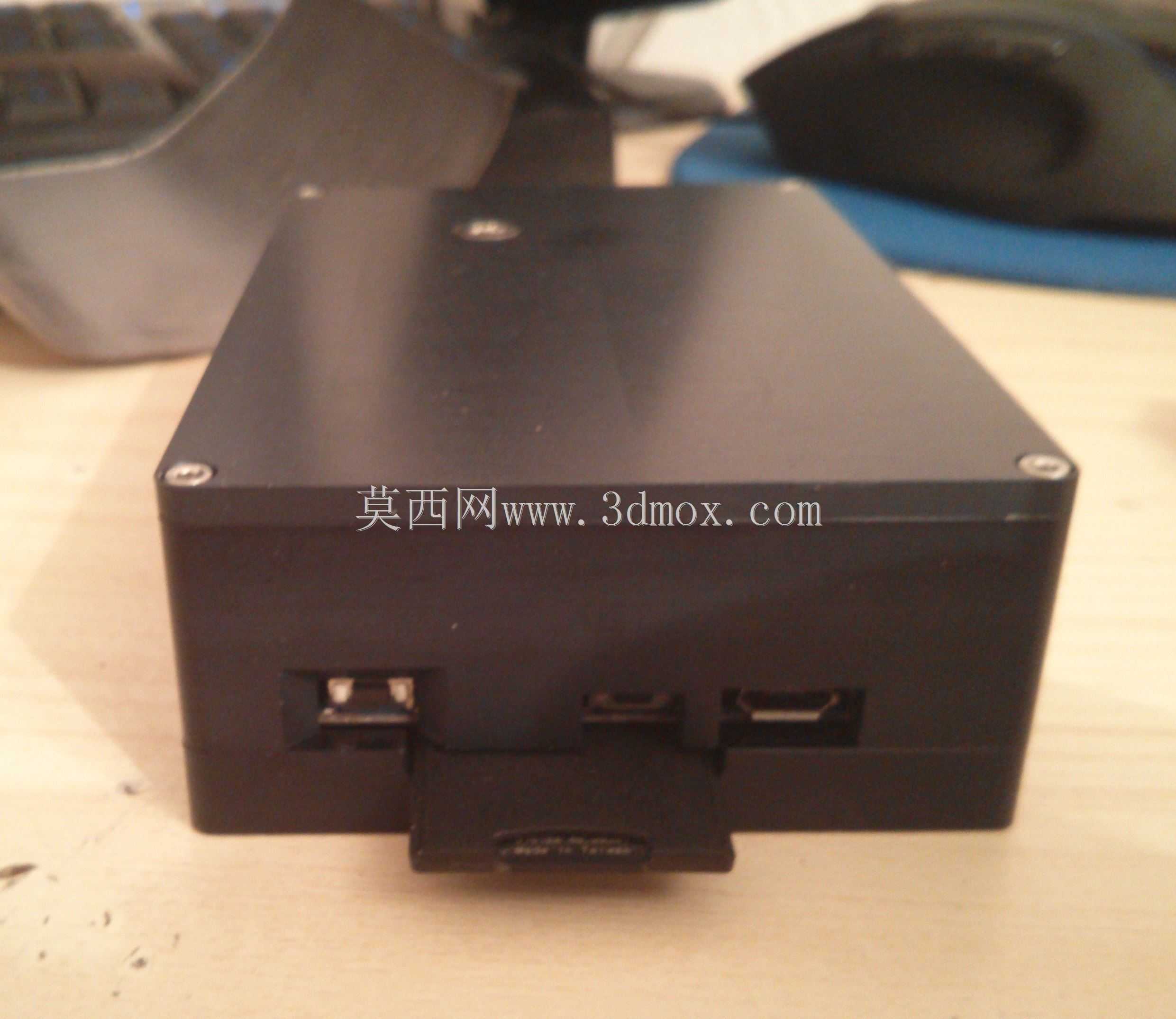

　　外形方面，壳体采用近似长方体的封闭式布局，棱角做了简洁处理，整体适合并排安装在弱电箱、设备侧壁或实验台支架上。安装边界需要重点关注三个方向：接口侧要预留网线与USB接头的插拔深度，避免贴近线槽或柜门；顶部接插件要保留垂直安装空间，防止天线或连接器被遮挡；底面与安装面之间建议保留微小间隙，既便于固定螺丝锁紧，也能让底面参与一定散热。壳体四周的紧固点分布在边角区域，锁紧后受力均匀，不会对内部PCB形成局部压迫。

　　对于结构工程师而言，这类模型的价值不只在于外观参考，更在于它体现了嵌入式终端外壳的典型约束平衡：散热、接口防护、材料利用率、加工可行性与安装维护需要同时考虑。设计内部主板时，应将高功耗芯片尽量贴近壳体导热面，接口器件与侧壁开孔保持同轴，安装柱位置避开板上高大元件；若用于工业现场，还可在接口缝隙处增加密封垫或在壳体表面做导电氧化处理，以提升防护与电磁兼容表现。整体结构没有复杂运动机构，却对尺寸链、热路径和装配顺序提出了明确要求，适合作为小型传感控制终端外壳设计的参考案例。
