单射步枪管步栓接收器结构设计

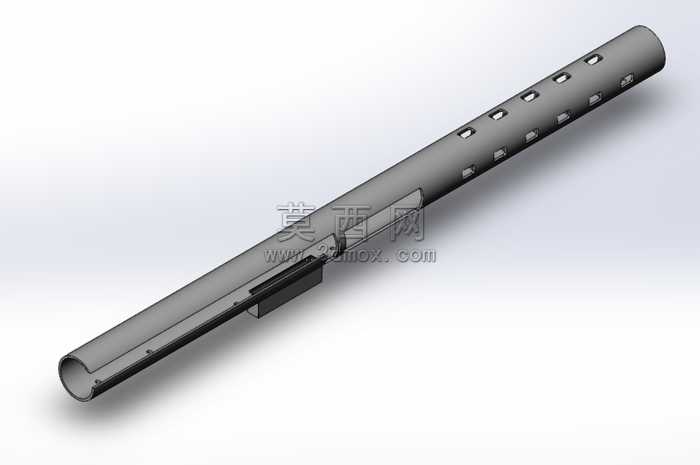

本作品为单射步枪配套的管步栓接收器三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以枪管轴线为全局设计基准，绘制主体管状基体的截面轮廓，通过拉伸凸台生成基础筒体结构，后续所有特征均以该基准轴为参照完成定位，保证整体同轴度满足枪械部件的装配精度要求。针对筒体表面的多组散热与定位孔位，采用线性阵列结合特征镜像的方式完成排布，所有孔位的间距、孔径参数均经过尺寸约束，避免手动排布带来的位置偏差，同时对孔位边缘添加0.2mm的倒角特征，既消除加工后的锐边隐患，也让模型渲染后的视觉效果更贴近真实金属零件的工艺质感。材质设置阶段，为主体部件赋予哑光合金钢材质，调整金属粗糙度参数至0.35，还原枪械零件经表面氧化处理后的哑光金属质感，针对筒体下方的定位凸块结构，单独赋予略深的金属材质参数，区分不同部件的表面处理差异，渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出筒体表面的曲面光影变化，辅助光源补全暗部细节，避免孔位内部出现死黑区域，背景采用浅灰色渐变背景，让金属部件的轮廓与结构细节更清晰呈现。结构设计上，主体筒体采用等壁厚设计，在保证结构强度的前提下尽可能控制零件重量，内壁预留与枪管配合的定位台阶，下方的凸块结构用于与枪身机匣完成定位装配，凸块上的安装孔位与枪身固定点位完全对应，保证装配时的互换性，整体结构完全适配单发射击模式的步枪工作逻辑，无多余冗余结构，所有配合面均设置合理的装配公差，可直接导出工程图用于后续的机加工生产参考。
