Steckergehaeuse适配器结构设计

　　该适配器属于电气连接系统中的小型转接部件，主要用于不同接口形式之间的物理过渡与定位承载。实际使用时，其前端插合结构进入对应插座或设备接口，后端壳体容纳内部导电件、绝缘支撑与走线空间，外部设备通过该部件完成信号或低压电源通路的衔接。这类结构常见于控制柜内部模块转接、检测仪器外接端口、传感器线束扩展以及桌面电气设备的接口转换场景。在设备维护或产线改造中，当原有端口位置、朝向或插接方向不便于直接布线时，适配器能够改变连接姿态，减少线缆弯折半径，并为插接头提供稳定的机械支撑。

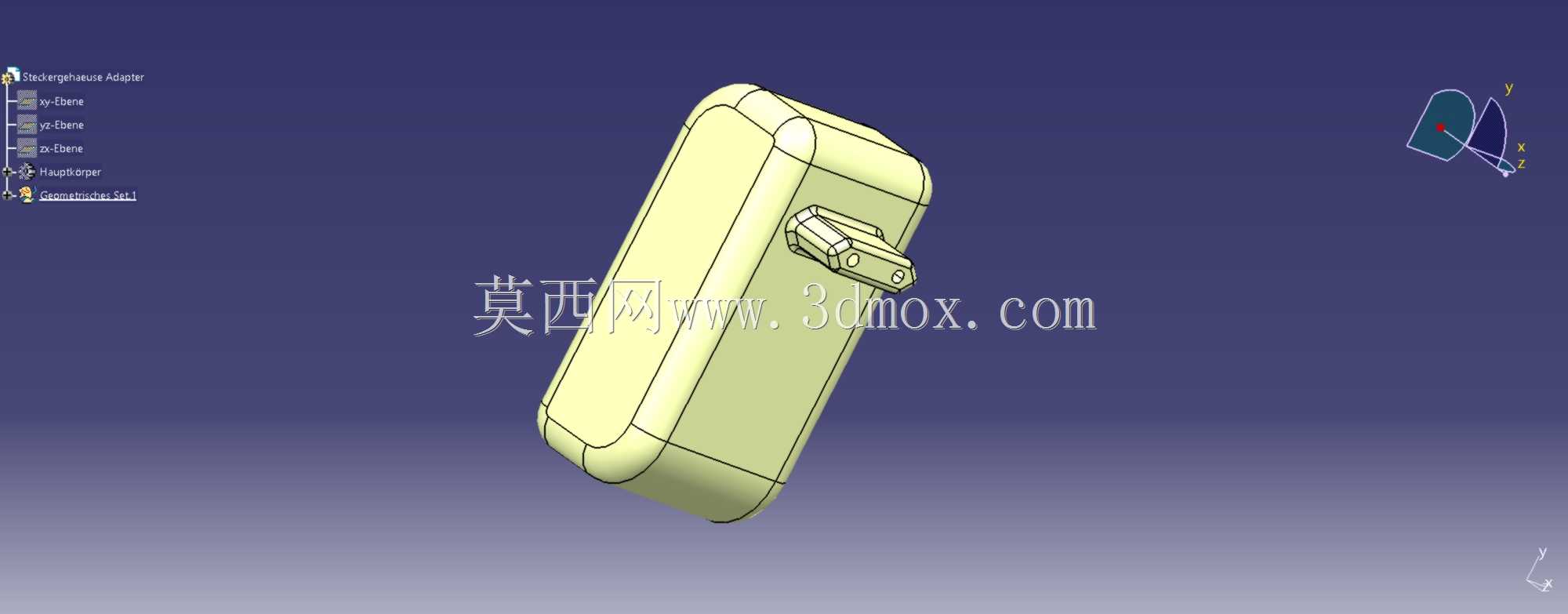

　　从结构组成看，模型主体由长条形外壳和侧向伸出的插接端构成。外壳采用圆角矩形截面，棱边连续过渡，既避免注塑成型时尖角造成的应力集中，也能在手持插拔或装入狭窄空间时降低刮擦风险。壳体表面没有多余装饰特征，壁厚沿主体方向保持相对均匀，符合热塑性材料成型时对熔体流动和冷却收缩的控制要求。侧向插接端与主壳体之间设置过渡加强区域，用于承受插拔过程中产生的弯矩；若该区域壁厚突然变化，长期使用后容易出现发白、裂纹或配合松动，因此模型中采用渐变连接而非直角搭接。

　　插接端的外形不是简单方块，而是包含定位面、止挡面和配合轮廓。定位面负责在插入时引导方向，防止反插或偏插；止挡面控制插入深度，避免内部端子过度推进；配合轮廓则与对插件形成间隙约束，保证接触件在允许的同轴度范围内工作。对于需要频繁插拔的端口，这些几何特征直接决定连接手感和寿命。若导向段过短，装配时容易歪斜；若止挡面积过小，推压外力会集中在局部壳体上；若配合间隙过大，通电或信号传输过程中可能出现晃动、接触电阻增大等问题。

　　设计思路上，这类适配器不能只关注外观体积，而要同时满足内部元件包络、外部插合边界和制造工艺三方面约束。先确定内部导电片、绝缘挡墙和焊线或压接区域所需空间，再反推外壳内壁尺寸；随后根据对接接口标准确定插接端长度、宽度和导向角度；最后处理外表面圆角、拔模斜度和分模线位置。模型呈现的封闭壳体形态说明其更偏向外部防护与定位，而不是承担大电流散热任务，因此内部应预留绝缘距离，并在需要的位置设置筋位来固定端子，防止装配后端子旋转或后退。

　　外形尺寸与安装边界方面，主体为细长块状，适合在面板后侧、线槽旁或设备壳体边角布置。由于插接端从侧面伸出，安装时不能只按主体投影预留空间，还必须在插接方向留出足够操作距离，使手指或工具能够完成推入和拔出。若周围存在螺钉、铜柱、相邻连接器或钣金折弯边，应重点校核插接端根部与周边障碍物的间隙，尤其是在斜插装配时，外壳圆角可能先与邻近零件接触，造成无法完全到位。对于面板开孔安装的情况，还需确认适配器外露高度与设备外壳之间的关系，避免外接线缆插头与门板发生干涉。

　　从三维建模角度看，该类零件适合采用骨架参考方式建立：先绘制主体中心面和插接方向基准，再分别构建外壳外轮廓、内腔、插接头和止挡特征。圆角顺序应放在主体大面和插接端基本形状完成之后，优先处理影响强度的根部圆角，再处理外观棱边圆角。拔模方向需要结合模具开模方向判断，侧向插接端可能形成局部倒扣，若无法通过整体拔模实现，则应考虑滑块、斜顶或拆件方案。对于内部卡扣或超声焊筋，虽然图中未完全展示，但在实际结构设计中通常需要与壳体壁厚协调，避免表面产生缩痕。

　　在选型应用中，该适配器更适合低电压、小电流的信号连接或控制回路转接，不宜直接替代大功率接线端子。使用时应核对对接端口的极性、针脚定义和固定方式，并确认线缆从壳体引出后不会被门板或设备支架压紧。若用于振动环境，还应评估插接端根部的疲劳风险，必要时增加尾部固定、线束约束或选用带锁止结构的对接件。整体而言，该模型的价值在于清晰表达了小型转接连接器的壳体比例、插合方向和空间占位，可作为电气接口布局、壳体结构细化和装配干涉检查的参考。
